Instalación
INSTALACIÓN

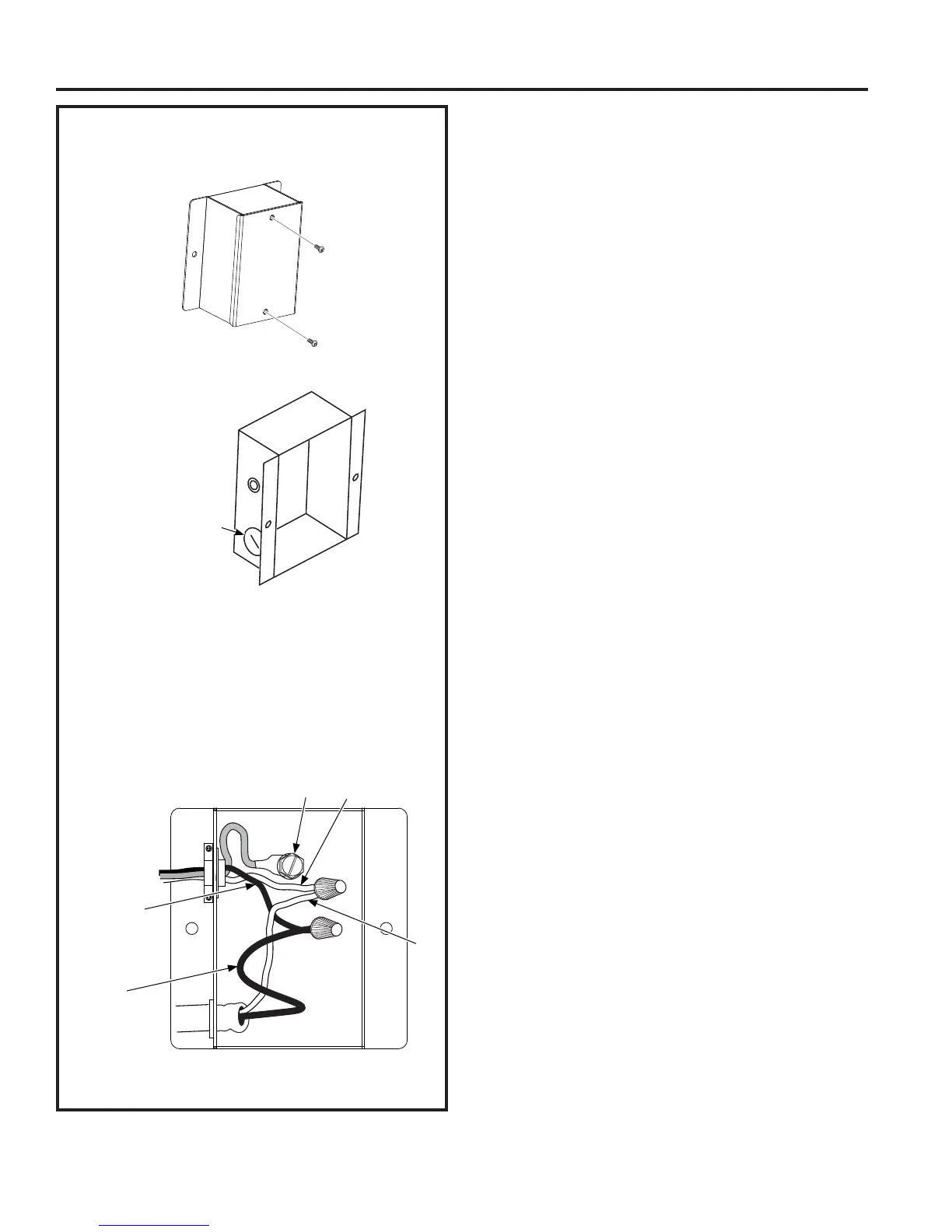

CONEXIÓN ELÉCTRICA
1. Retire la tapa de la caja de empalmes eléctricos.
2. Retire el tablero de la caja eléctrica.
3. Alimente el Cable de Suministro Eléctrico a través del
agujero y asegure el mismo con un amortiguador de
refuerzo.
4.
Adhiera el cable blanco del suministro de corriente
(A) al cable blanco de la campana extractora (D)
con una tuerca para cable. Adhiera el cable negro
del suministro de corriente (B) al cable negro de la
campana extractora (C) con una tuerca para cable.
Conecte el cable a tierra verde (E) (verde y amarillo)
debajo del tornillo de conexión a tierra verde.
5. Vuelva a colocar la tapa de la caja de empalmes
eléctricos.
Tablero de la
Caja Eléctrica con
Amortiguador de
Refuerzo
Cableado
Hogareño
A
E
D
C
B
Cableado de
la Campana
