Installation
INSTALLATION

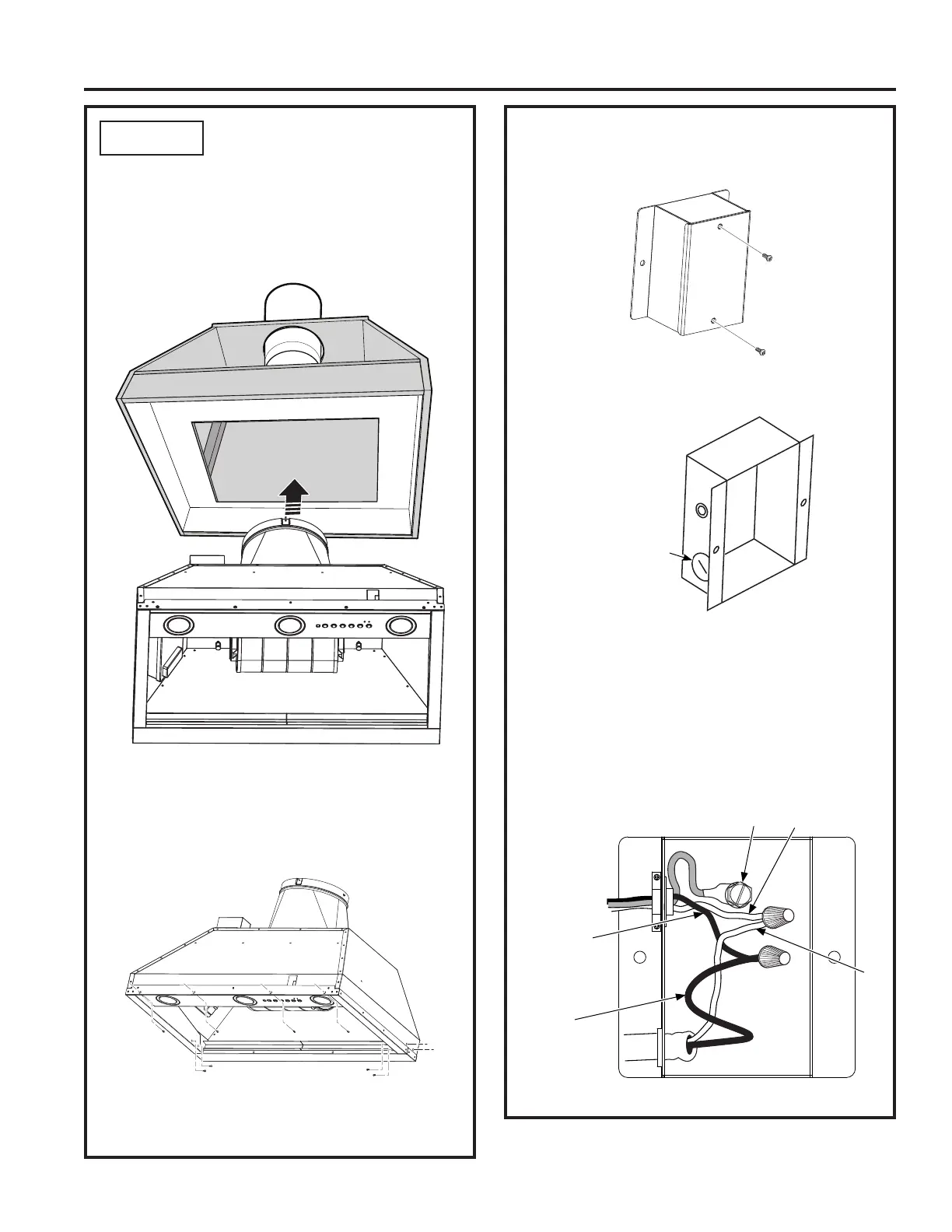

ÉTAPE 1
INSTALLATION DE
LA HOTTE
1. Vérifiez que le registre est en place dans la
sortie d'évacuation de la hotte. Consultez la
page précédente pour les instructions.
2. Insérez la hotte dans l'ouverture de l'armoire.
3. Serrez à l'aide de 8 vis [(A), (L) ou (D) selon
les besoins], 4 à l'avant et 2 de chaque côté,
vers l'arrière de la hotte. Il est recommandé de
commencer par un coin et de serrer les vis en
diagonale pour assurer l'installation de l'unité
avec l'armoire.
4. Une fois la hotte en place, scellez le conduit à
la hotte avec du ruban adhésif. (N'utilisez pas
de vis.)
BRANCHEMENT ÉLECTRIQUE
1. Retirez le couvercle de la boîte de jonction.
2. Retirez la plaque sectionnable de la boîte
électrique.
3. Passez le câble d’alimentation par le trou et
fixez-le avec un réducteur de tension.
4. Raccordez le fil blanc de l'alimentation
électrique (A) au fil blanc de la hotte (D) à l'aide
d'un capuchon de connexion. Raccordez le fil
noir de l'alimentation électrique (B) au fil noir de
la hotte (C) à l'aide d'un capuchon de connexion.
Connectez le fil de mise à la terre de la maison
sous la vis de mise à la terre verte (E).
5. Rattachez le couvercle de la boîte de jonction.
Câblage de
la maison
A
E
D
C
B
Câblage de
la hotte
Plaque sectionnable
de la boîte
électrique avec
collier de serrage
