49-2000894 Rev. 3 11

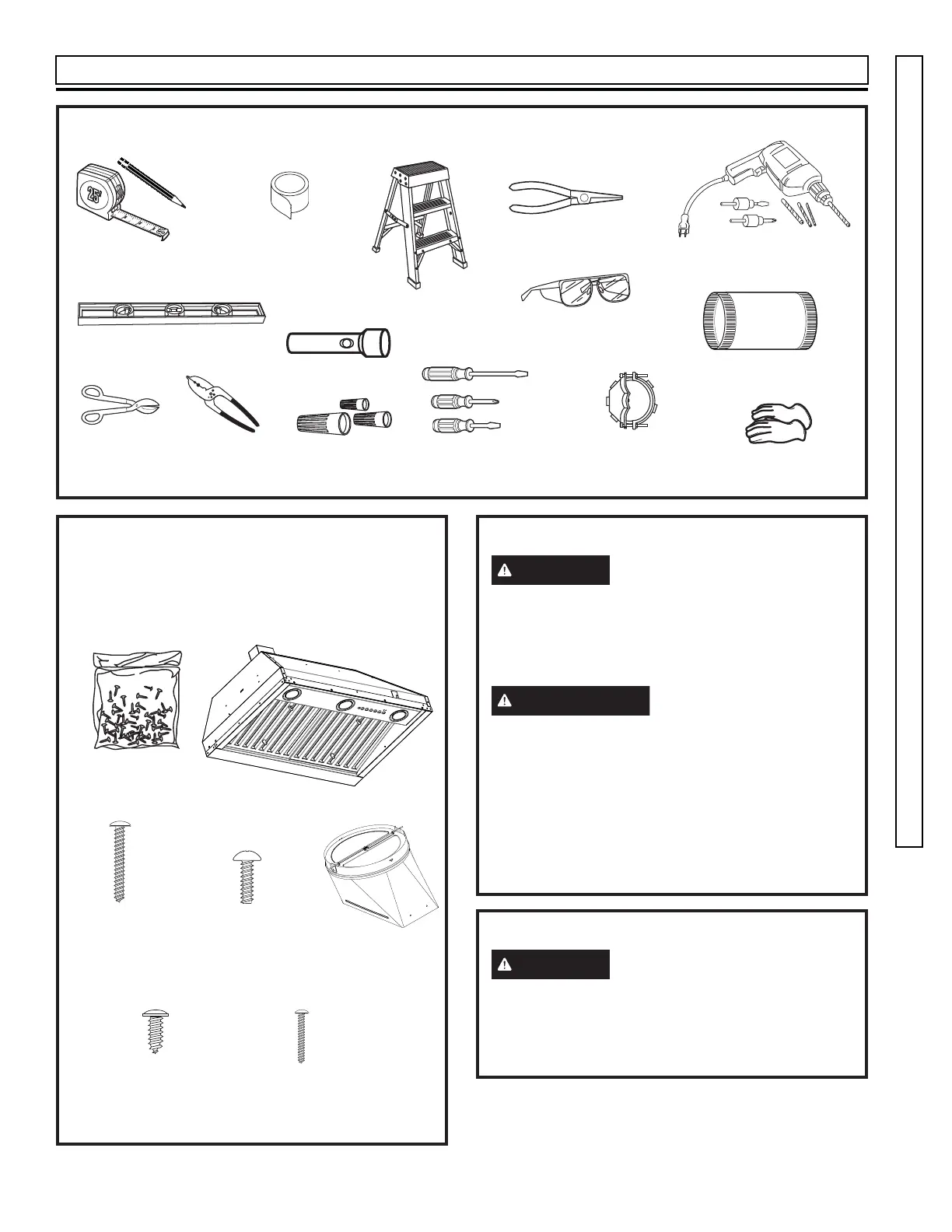

PIÈCES FOURNIES
Identifiez les pièces emballées avec la hotte.
REMARQUE : Le sac de quincaillerie peut contenir des
pièces en surplus pour palier à une variété de méthodes
d’installation pour différents modèles.
A
B
D
L
Registre
Sac de quincaillerie
Hotte
Vis à bois à tête
étoilée 3/16" x 1
1/2" (QTÉ : 4)
Vis à bois à tête
étoilée 3/16" x 1"
(QTÉ : 8)
Vis de mécanique
à tête étoilée 1/8"
x 3/8" (QTÉ : 16)
Vis à bois à tête
étoilée 1/8" x 3/8"
(QTÉ : 4)
Préparation de l'installation
PRÉPARATION DE L'INSTALLATION
OUTILS ET MATÉRIEL REQUIS (NON FOURNIS)
Crayon et ruban à mesurer
Escabeau
Tournevis à lame plate
et à tête étoilée
Niveau
Lunettes de
protection
Conduit(s) 8 po et
chapeaux au besoin
Ruban à conduits
aluminisé
Perceuse
électrique et forets
appropriés
Gants
Lampe-torche
Pince à becs pointus
Cisaille à tôle
Outil à couper
et dénuder
les fils
Serre-câble pour
boîte de jonction
Capuchons de
connexion homologués
UL
PLANIFIEZ L’INSTALLATION
ATTENTION
Afin de réduire le risque
d’incendie et évacuer l’air correctement, assurez-
vous de canaliser l’air à l’extérieur – Ne ventilez
pas l’air d’évacuation dans l’espace à l’intérieur des
murs, des plafonds ou des combles, ni dans les
vides sanitaires ou les garages.
AVERTISSEMENT
RISQUE DE BLESSURE
Nous recommandons la participation de 2 personnes
pour installer la hotte. Le soulèvement incorrect de
la hotte peut occasionner des dommages au produit
ou des blessures personnelles.
REMARQUE : Cette hotte peut s’installer avec
canalisation vers l'extérieur ou en recyclage de l’air. En
canalisation, cette hotte peut être ventilée à travers un
mur ou un plafond. En recyclage de l’air, la hotte ventile
dans la pièce.
RETRAIT DE L’EMBALLAGE
ATTENTION
Portez des gants pour vous
protéger contre les arêtes coupantes.
Ŷ Retirez le sac de quincaillerie, la documentation et les
autres pièces dans des boîtes.
Ŷ Retirez et jetez proprement l’emballage de protection
en plastique et les autres matières d’emballage.
1" = 2.5 cm
