INSTALLATION
Installation
ÉTAPE 3

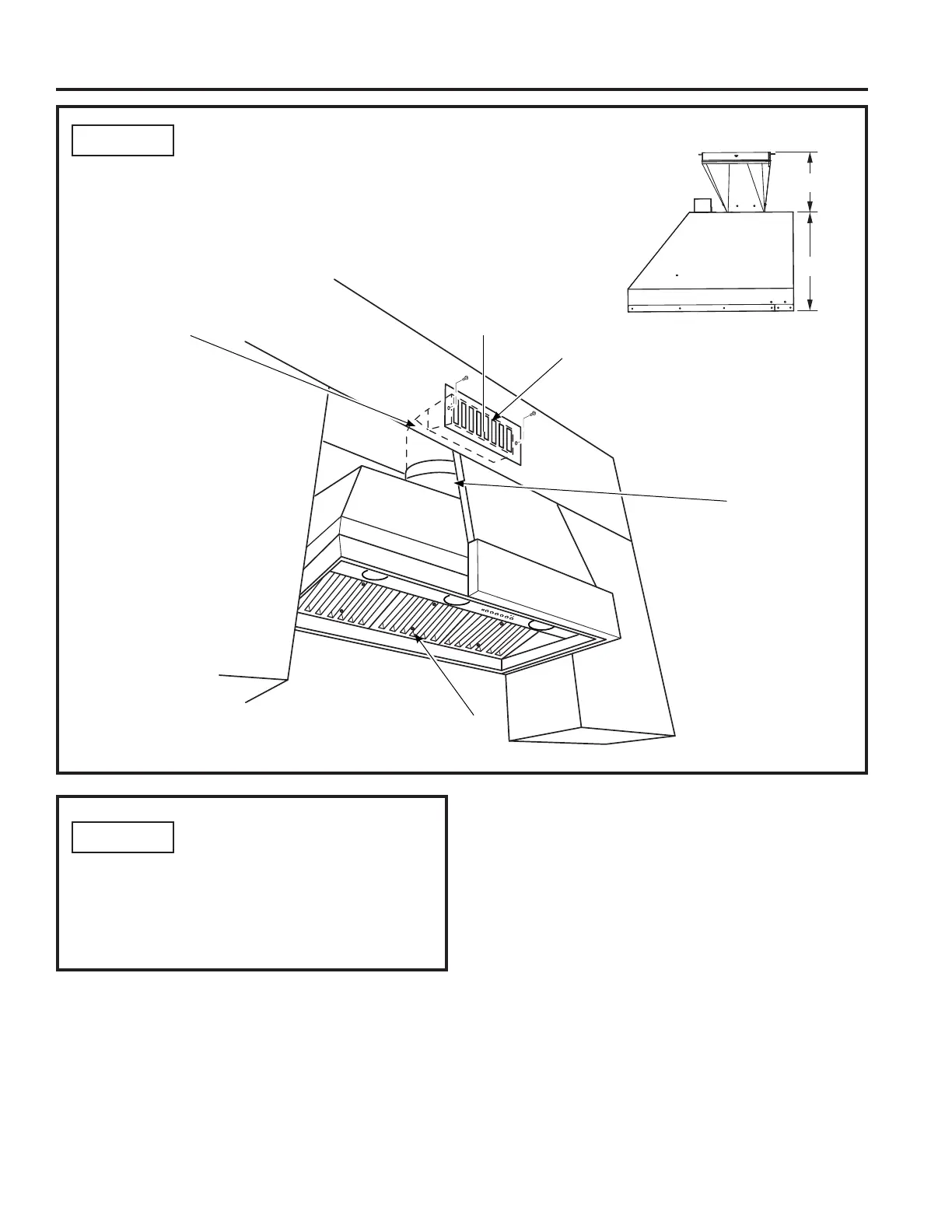

TROUSSE DE RECYCLAGE DE L’AIR (si utilisée)
1. Découpez un trou dans le soffite pour le conduit d’évacuation.
2. Installez la grille de ventilation au-dessus du conduit d’évacuation.
3. Scellez les joints du conduit avec du ruban à conduits.
Visitez electromenagersge.ca pour commander la trousse de recyclage d’air en option.
8” ducting
6-15/16"
11-1/2"
Ligne de centre de la hotte
Découpe du soffite
Coude à 90°
Filtres
ÉTAPE 3
ACHÈVEMENT DE
L'INSTALLATION
1. Insérez les filtres, voyez la section Filtres.
2. Vérifiez le fonctionnement de l'éclairage et du
ventilateur.
3. Procédez à la finition de l'enceinte personnalisée.
1" = 2.5 cm
