49-2000894 Rev. 3 15
INSTALACIÓN
Instalación
STEP 3
FINALICE LA INSTALACIÓN
1. Inserte los filtros; consulte la sección de Filtros.
2. Controle el funcionamiento de las luces y del
calefactor.
3. Finalice los gabinetes estándares.

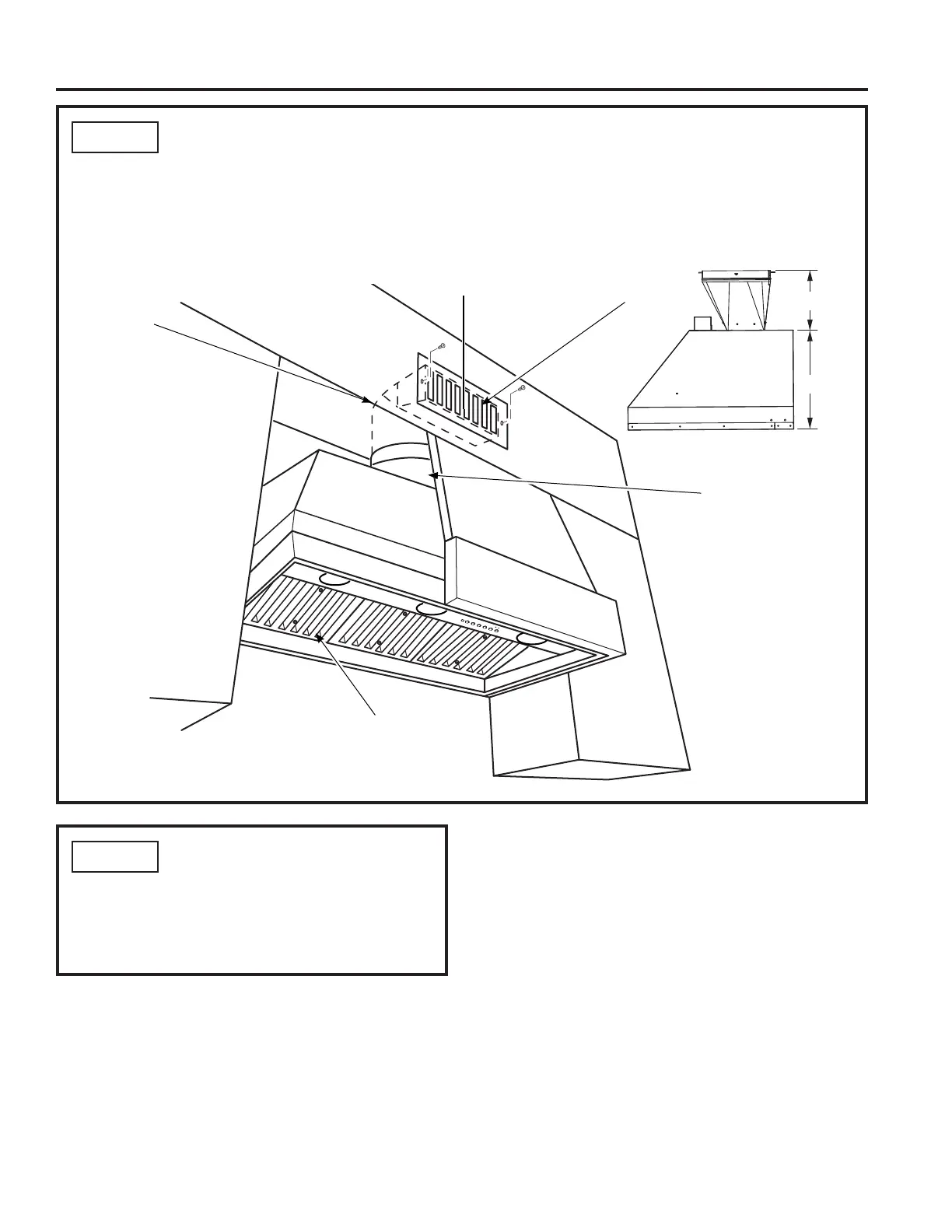

STEP 2
OPCIÓN DE RECIRCULACIÓN (PIEZAS SUMINISTRADAS LOCALEMENTE)
1. Haga un agujero en el sofito para el conducto de salida.
2. Instale la parrilla de ventilación sobre el conducto de salida.
3. Selle las uniones del conducto con cinta para conductos.
Para ordenar el kit de recirculación opcional, visite GEAppliances.com.
Línea central
de la campana
Corte del Sofito
Bota en Ángulo
de 90º
Conducto de 8”
Filtros
6-15/16"
11-1/2"
1" = 2.5 cm
