29-6326 39
NOUVELLE CONSTRUCTION, PRÉ-PLANIFICATION OU RÉNOVATION
REMARQUE : Pour les constructions existantes, passez à la section Installation du support de la hotte.

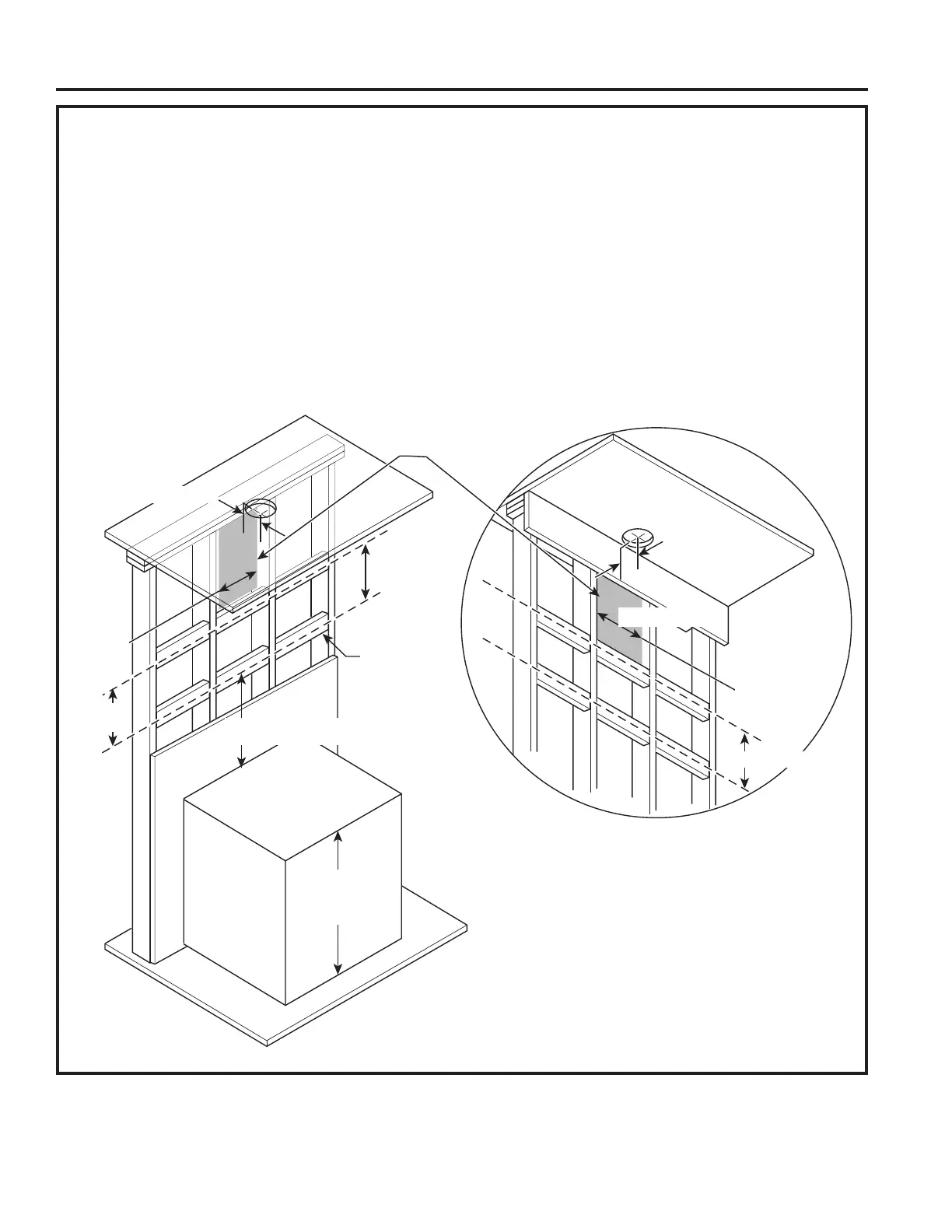

■ Installez des supports en bois horizontaux entre
2 montants muraux alignés avec les emplacements
de hauteur de montage verticale indiqués dans
l’illustration.
■ Les supports horizontaux doivent affleurer les
montants du côté de la pièce.
■ Pour une installation avec conduit, le trou pour
le conduit dans le plafond doit être centré à une
distance de 5 po (12,7 cm) du mur arrière fini.
■ Le support inférieur s'aligne sur le support de
montage de la hotte. Cette hauteur dépend de
la hauteur souhaitée de la hotte.
■ Le support supérieur doit affleurer le plafond.
■ Le câblage électrique peut être situé à 5-1/2 po
(14 cm) à gauche ou à droite (la boîte de jonction
est à gauche) de la ligne médiane. Doit rester à
7/16 po (11,1 mm) au-dessus du panneau arrière
et à 5 po (12,7 cm) du plafond, voir l'illustration à la
page suivante.
INSTALLATION
Installation
Zone
acceptable
pour le
câblage
électrique
Zone
acceptable
pour le
câblage
électrique
14-3/8 po
(36,5 cm)
14-3/8 po (36,5 cm)
5 po (12,7 cm)
5 po (12,7 cm)
11 po
(27,9 cm)
Reportez-vous au
Tableau des hauteurs
d'installation pour les
hauteurs d'installation
possibles.
24-36 po (61-91,4 cm) +
1-1/8 po (2,9 cm)
Supports en bois
• Largeur
minimum
centrée de
36 po (91,4 cm)
• Hauteur de
4 po (10,2 cm)
Dans le coin inférieur gauche de
la zone grisée, il est recommandé
d’avoir au moins 20 po (50,8 cm)
de câblage électrique.
* Cuisinière de
36 po ou 38 po
(91,4 cm ou
96,5 cm)
* La cuisinière électrique typique est de
36 po (91,4 cm) et la cuisinière à gaz
typique est de 38 po (96,5 cm)
11 po (27,9 cm)
