J5: Configuración de modo D/N (Día/Noche) o de Rtest
(prueba remota)
Utilice este puente para configurar la terminal 8 como D/N o
Rtest. GE Security recomienda utilizar D/N para administrar la
activación de AM/FT cuando sea necesario. Utilice Rtest para
realizar una prueba del detector desde el panel de control. El
detector activará el relé de alarma si la prueba da resultados
positivos, y el relé de AM si la prueba da resultados negativos.
Activado: Terminal 8 = D/N. Programación por defecto.
Desactivado: Terminal 8 = Prueba remota.
J6: Configuración de polaridad del voltaje de control (VC)
Activado: “Activo nivel Alto” proporciona la lógica GE Security
estándar con la lógica "Activo nivel Alto" para permitir las
entradas Prueba de paseo (WT) y Día/Noche. Programación
por defecto.
Desactivado: “Activo nivel Bajo” proporciona la lógica "Activo
nivel Bajo" para permitir las entradas Prueba de paseo y
Día/Noche.
Configuración del detector: Configuración
de interruptor DIP
Vea figura 3, elemento 1.
INTERRUPTOR 1: Para señalar la salida AM (antimáscara)
o FT (fallo técnico)
Activado: Señala AM o FT sólo cuando el sistema está en
modo Día (programación por defecto).
Desactivado: Siempre señala AM o FT en el modo Día y
Noche.
INTERRUPTOR 2: Sensibilidad de AM
Activado: Selecciona un nivel más alto de sensibilidad de AM.
El relé de AM reacciona a los 6 segundos.
Desactivado: Selecciona la sensibilidad estándar de AM. El
relé de AM reacciona a los 12 segundos (programación por
defecto).
INTERRUPTOR 3: Restablecimiento de la salida AM/FT
El sistema sólo restablecerá una alarma de AM si tiene total
seguridad de que la causa de la alarma de AM se ha
eliminado. Si el circuito de AM no puede volver a sus niveles
de referencia originales, entonces es que el detector aún está
enmascarado o que ha sufrido algún posible daño. En este
caso, el propietario debe examinar el detector y comprobar
que aún está totalmente operativo.
Activado: Restablece los estados de AM o FT 40 segundos
después de una alarma PIR.
Desactivado: Restablece el estado de AM o FT después de
una alarma PIR si el sistema está en los estados de Prueba de
paseo y Día. El indicador LED amarillo parpadeará
rápidamente. Si el sistema está en estado Noche, el indicador
LED amarillo se apagará y el sistema se restablecerá
(programación por defecto).
INTERRUPTOR 4: Señalización de salida AM o FT
Activado: Señala AM en el relé de AM y el relé de alarma.
Señala FT en el relé de AM solamente (EN 50131).
Desactivado: Señala AM y FT en el relé de AM (programación
por defecto).
INTERRUPTOR 5: Configuración de indicadores LED
Activado: Activa ambos LED en el detector en todo momento
(programación por defecto).
Desactivado: Pone a ambos indicadores LED bajo el control
de las entradas Prueba de paseo y Día/Noche. Esto activa la
función de memoria del detector.

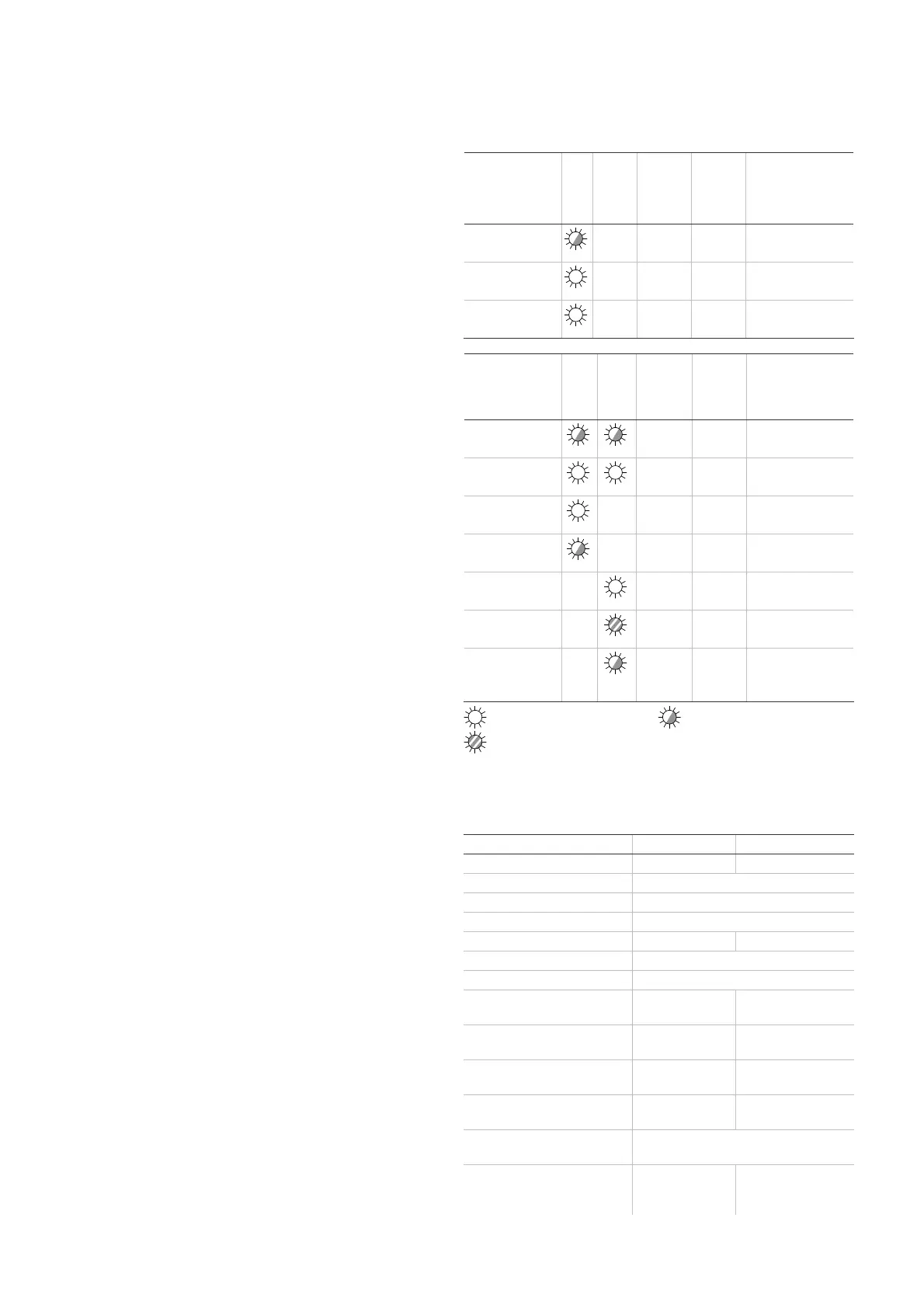

Indicación LED
PIR
LED rojo
LED
amarillo
Relé de
alarma
Relé de
AM
Restable
cimiento
Inicio
Cerrado Automáticamente
después de 25 s
Tensión baja
Abierto
(alarma)
Aplicar el voltaje
adecuado
Alarma PIR de
intruso
Abierto
(alarma)
Automáticamente
después de 3 s
PIR/AM
LED
ro
o
LED
amarillo
Relé de
alarma
Relé de
AM
Restabl
e-
cimient
o
Inicio
Cerrado Cerrado Automáticamente
después de 60 s
Tensión baja
Abierto
(alarma)
Abierto
(alarma)
Aplicar el voltaje
adecuado
Alarma PIR de
intruso
Abierto
(alarma)
Automáticamente
después de 3 s
PIR cerrado
(memoria)
Cambio a modo
Noche
Alarma AM
Abierto*
(alarma)
Abierto
(alarma)
Ver interruptor
DIP 3
Después de
restablecer AM
Cambio a modo
Noche
Fallo técnico
Abierto
(alarma)
Realizar una
prueba de paseo
con éxito
Encendido de forma continua Parpadeo normal (1 Hz)
Parpadeo rápido (4 Hz)
*Dependiendo de la programacion de los microinterruptores SW4.
Especificaciones técnicas
VE1012 VE1012AM
Detector PIR PIR + AM
Procesamiento de la señal V2E
Alcance 12 m (39' 4")
Óptico 9 cortinas de espejo de alta densidad
Memoria No Sí
Alimentación de entrada 9 a 15 VCC (12 V nominal)
Onda de pico a pico 2 V (a 12 VCC)
Tiempo de arranque del
detector
25 s 60 s
Consumo de corriente en
estado normal
5,5 mA 10 mA
Consumo de corriente en
alarma
1,1 mA 3,8 mA
Consumo máximo de
corriente
11 mA 24 mA
Altura de instalación Mín. 1,8 m, máx. 3 m
(mín. 5,9 pies, máx. 9,84 pies)
Rango de velocidades de
destino
30 cm/s a 3 m/s
(12 pulgadas/s
a 10 pies/s)
20 cm/s a 3 m/s
(8 pulgadas/s
a 10 pies/s)
8 / 20 P/N 146414999-2 • REV 2.0 • ISS 20JUL10
