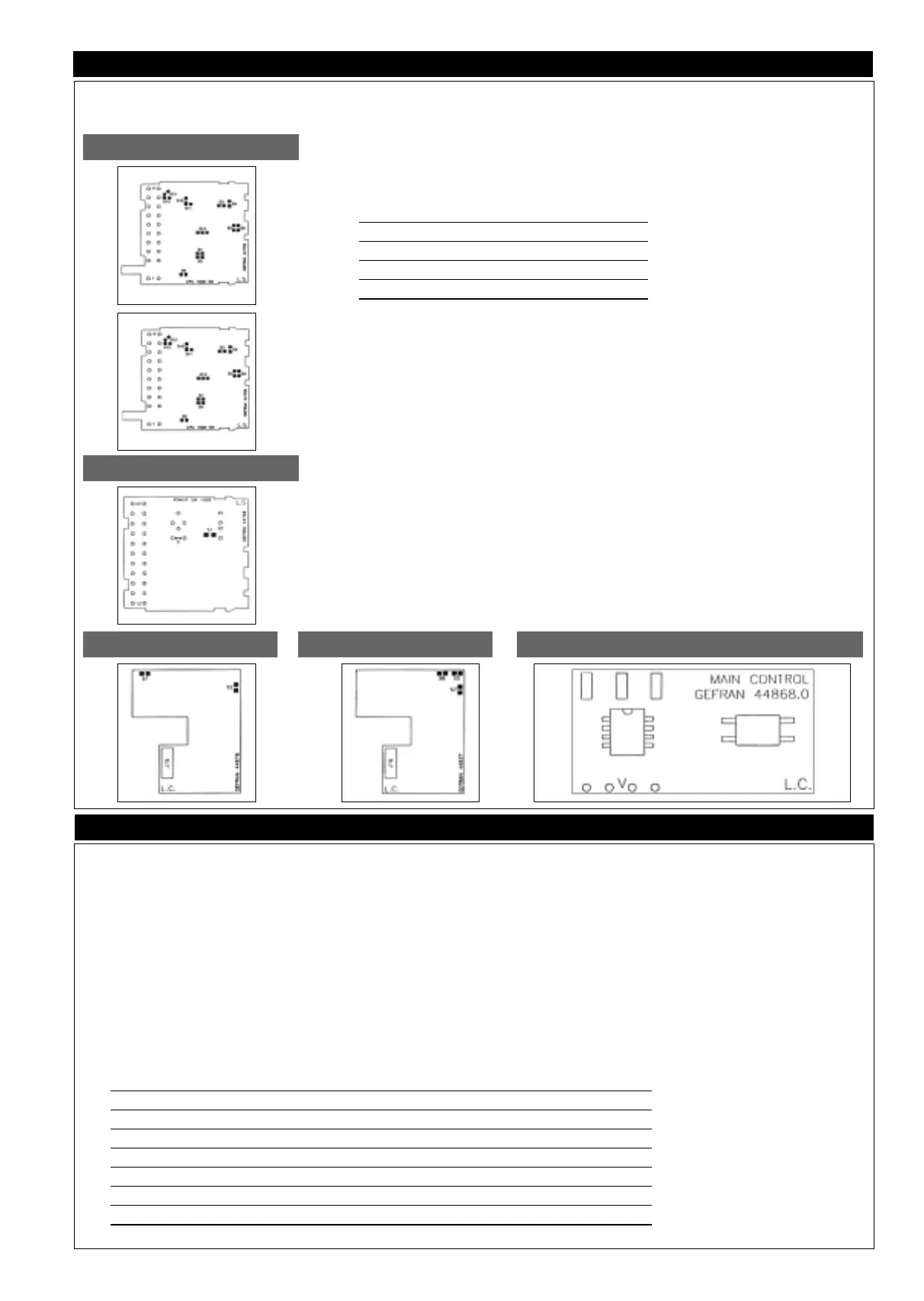

5 • CONFIGURATION MATÉRIELLE (HARDWARE)
6 • MODE OPÉRATOIRE
28
Carte Entrées
Protection matérielle
Pour extraire la partie électronique du boîtier, agir sur la vis frontale jusqu’au déblocage, puis retirer à la main. La configuration s’effectue sur la carte d’entrée, de sortie / alimen-
tation et sur la petite carte en option.
Carte Entrées
Sur la carte entrées se trouvent les cavaliers pour la validation/inhibition de la configuration et la calibration, comme indi-
qué dans le tableau suivant:
Description Positionnement Cavaliers
cavalier étain
(côté comp.) (côté soud.)
Config. validée 3 3 fermé *
Config. inhibée 7 ou 8 3 ouvert *
Calibrat. validée 6 6 fermé *
Calibrat. inhibée 7 ou 8 6 ouvert *
* cavalier côté soudures en alternative au positionnement cavalier côté composants
L’appareil est fourni avec configuration et calibration inhibées.
L’entrée par capteur RTD Pt100 (type 11) prévoit les cavaliers S3 ouvert et S9 fermé.
Option alarmes 2 et 3
Sélection contacts NO/NF relais 2/3 d’alarme.
Normalement les alarmes 2 et 3 sont fournies NO; pour avoir la version NF, il est nécessaire de retirer manuellement les
cavaliers NO respectifs et de réaliser les cavaliers NF. (Cavaliers S10/S11, respectivement S12/S13 dans la carte
entrées, côté soudures).
Carte sortie/alimentation
Sortie principal D2
Quand on utilise la sortie D2, il est conseillé de désactiver l’activité du relais MAIN en retirant manuellement le cavalier
S1. Pour obtenir la sortie en tension en cas de sortie continue, réaliser le cavalier V.
Sortie série RS485 (code 2 dans la référence de commande)
La ligne série RS485 peut être polarisée en réalisant les cavaliers en étain S5, S6 et S7 présents sur le côté soudures
de la carte.
La distance de transmission couverte par la sortie série RS422/RS485 des appareils atteint 500 mètres avec un maxi-
mum de 32 appareils raccordés. Pour une longueur de ligne supérieure à 50 mètres et dans les cas où l’on a besoin
d’une impédance pour la terminaison de la ligne, celle-ci est disponible à l’intérieur de l’appareil.
La terminaison devra être effectuée à l’intérieur de l’appareil qui est le plus loin dans la chaîne du raccordement série.
Petite carte en option sortie de contrôle MAIN continue
Pour sortie de tension, réaliser le cavalier indiqué V.
(Cf. carte sortie alimentation)
Carte Sortie Alimentation
Carte en Opt. Série C.L.
Carte en Opt. RS485
Carte en Opt. Sortie contrôle MAIN continue
Avant-propos
Le mode opératoire permet le monitorage des principales grandeurs du process:
mesure, courant de charge, puissance en sortie de régulation, alors que l’état des sor-
ties (MAIN et alarmes) est signalé par les LEDs respectifs. Il permet en outre l’afficha-
ge et la configuration de la consigne de régulation et des alarmes.
On fait défiler les sept phases opératoires (cf. tableau ci-dessous) au moyen de la
touche F. Pour configurer la consigne et les alarmes, utiliser les touches
Incrémentation et Décrémentation. Une pression prolongée sur la touche augmente la
vitesse de variation de la valeur. La valeur réglée se valide en appuyant sur F ou, auto-
matiquement, 10 secondes après la dernière modification.
La validation des diverses phases dépend de la configuration matérielle (hardware) et logi-
cielle et du niveau de protection logicielle programmé (paramètre Pro dans la phase
CFG.2). Dans la configuration minimale, seules les phases 0 et 1 sont disponibles.
À la mise sous tension, lorsque l’afficheur cesse de clignoter, l’appareil se met dans la
phase 0 du mode opératoire (démarrage en automatique) ou dans la phase 6 (démar-
rage en manuel).
Des combinaisons données de touches permettent de commuter entre automatique et
manuel, d’effectuer l’arrêt et la marche par voie logicielle, de démarrer ou d’interrompre
l’autoadaptativité. Le mode opératoire est le point de départ pour l’accès aux phases
de Programmation, Configuration et Calibration.
Affichage mesure, courant de charge, puissance en sortie.
Configuration consigne et alarmes
Fonction AUTO/MAN
Fonction Marche/Arrêt par voie logicielle
Start/Stop autoadaptativité
Version logiciel
Messages d’erreur et signalisations
Mise sous tension
Séquence des phases en mode opératoire
Phase opér. Afficheur supérieur Afficheur inférieur Signalisation phase Remarques
0 Mesure Consigne régulation* Remarque 1
1 Mesure Seuil alarme 1 * LED AL1 clignotant Remarque 2
2 Mesure Seuil alarme 2 * LED AL2 clignotant Remarque 2
3 Mesure Seuil alarme 3 * LED AL3 clignotant Remarque 2
4 Valeur entrée T.I. Seuil alarme HB * Lettre A clignotant Remarque 3
5 Mesure Valeur entrée T.I. Lettre A fixe Remarque 4
6 Mesure Puis. Auto/Man en sortie Lettre P fixe/clign. Remarque 5
* valeur configurable, retour après 10 secondes dans la phase opératoire 0.
