5 • CONFIGURAZIONE HARDWARE
6 • MODO OPERATIVO
4

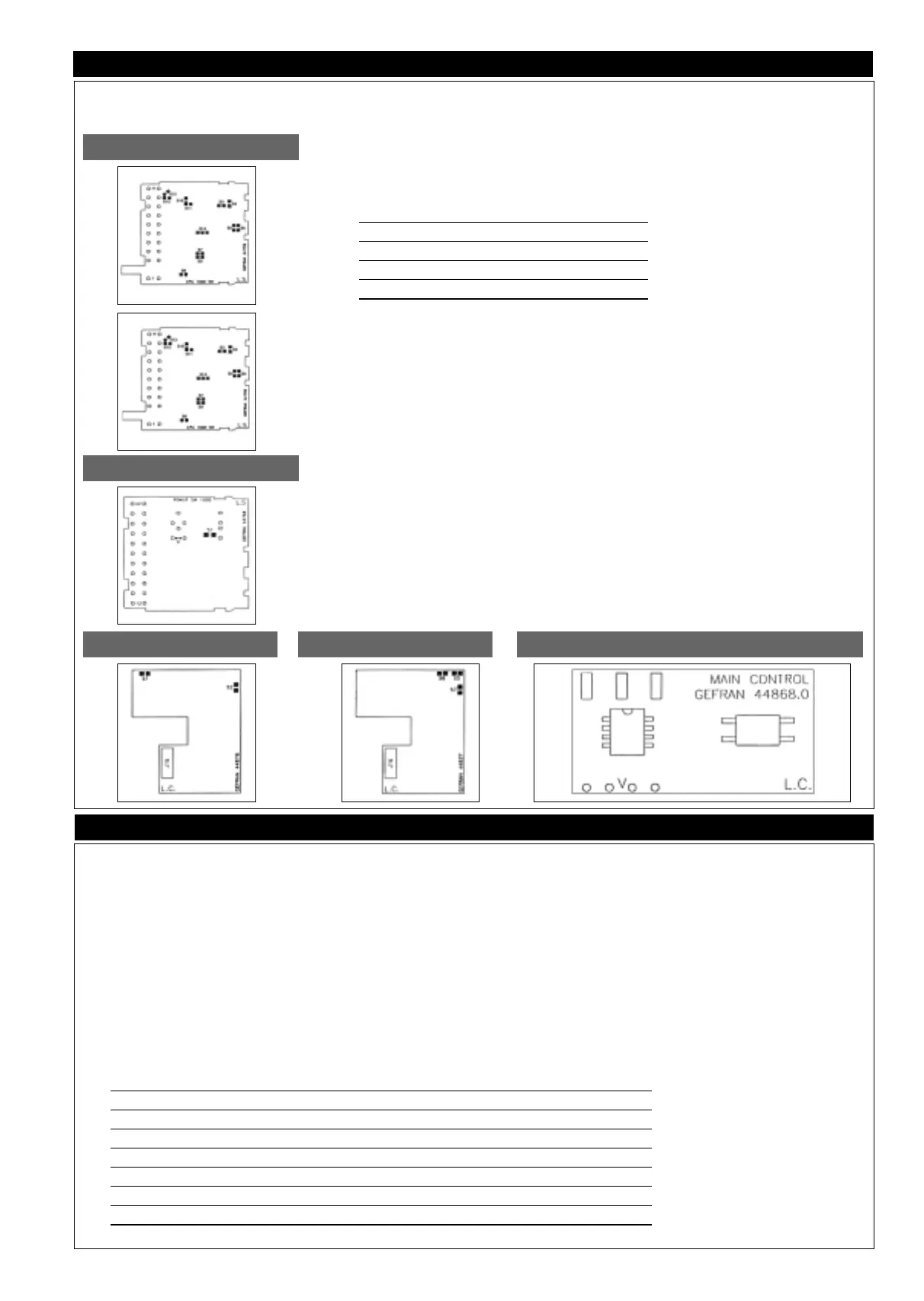

Scheda Ingressi
Protezione Hardware
Per estrarre la parte elettronica dalla custodia agire sulla vite frontale fino allo sblocco, quindi estrarre a mano. La configurazione si effettua sulla scheda di ingresso, di uscita / ali-
mentazione e sulla schedina opzionale.
Scheda ingressi
Sulla scheda ingressi sono posizionati i ponticelli per l’abilitazione/disabilitazione della configurazione e calibrazione
come descritto nella seguente tabella:
Descrizione Posizionamento Ponticelli a
ponticello stagno
(lato comp) (lato sald)
Config. abilitata 3 3 chiuso *
Config. disabilitata 7 oppure 8 3 aperto *
Calibraz. abilitata 6 6 chiuso *
Calibraz. disabilitata 7 oppure 8 6 aperto *
* ponticello lato saldature alternativo al posizionamento ponticello lato componenti.
Lo strumento é fornito con configurazione e calibrazione disabilitate.
L’ingresso da sonda RTD Pt100 (tipo 11) prevede i ponticelli S3 aperlo, S9 chiuso.
Opzionale allarmi 2 e 3
Selezione contatti N.O./N.C. relé 2/3 di allarme
Normalmente gli allarmi 2 e 3, sono forniti N.O.; per avere la versione N.C,. é necessario rimuovere manualmente i
rispettivi ponticelli N.O. ed effettuare quelli N.C. (Ponticelli S10/S11, rispettivamente S12/S13 nella scheda ingressi, lato
saldature).
Scheda uscita/alimentazione
Uscita principale D2
Quando si utilizza l'uscita D2 é consigliabile escludere l’attività del relé di MAIN togliendo manualmente il ponticello
S1.
Per ottenere l’uscita in tensione nel caso di uscita continua effettuare il ponticello V
Uscita Seriale RS485
(cod. 2 in sigla di ordinazione)
La linea seriale RS485 può essere polarizzata eseguendo i pontlcelli di stagno S5 S6 e S7 presenti sul lato saldature
della scheda.
La distanza di trasmissione coperta dall'uscita seriale RS422/RS485 degli strumenti raggiunge i 500 metri con un massl-
mo dl 32 strumenti collegati. Per lunghezza di linea maggiore di 50 metri e nei casi in cui si rende necessaria un'impe-
denza per la terminazione della linea questa é disponibile internamente allo strumento.
La terminazione dovrà essere effettuata internamente allo strumento che risulta essere il più lontano nella catena del col-
legamento seriale
Schedina opzionale uscita controllo MAIN continua
Per uscita in tensione eflettuare il ponticello indicato V.
(Vedi scheda uscita alimentazione)
Scheda Uscita Alimentazione
Scheda Opz. Seriale C.L.
Scheda Opzionale RS485
Scheda Opz. Uscita controllo MAIN continua
Premessa
Il modo operativo permette il monitoraggio delle principali grandezze del processo:
variabile di processo, corrente di carico, potenza in uscita di regolazione, mentre lo
stato delle uscite (MAIN e allarmi) é segnalato dai rispettivi led. Inoltre permette la
visualizzazione e l'impostazione del setpoint di regolazione e degli allarmi.
La scansione delle sette fasi operative (v. tabella sottostante) avviene per mezzo del
tasto F. Per impostare il setpoint e gli allarmi si usano i tasti Incrementa e
Decrementa. Una pressione prolungata del tasto aumenta la velocità di variazione del
valore. La conferma del valore impostato avviene premendo F oppure automaticamen-
te dopo 10 secondi dall'ultima modifica.
L'abilitazione delle varie fasi dipende dalla configurazione hardware e software e del
livello di protezione software impostato (codice Pro in fase CFG.2). In configurazione
minima sono disponibili solo le fasi 0 e 1.
Al power-on, finito il lampeggio del display, lo strumento si predispone nella fase 0 del
modo operativo (partenza in automatico), oppure nella fase 6 (partenza in manuale).
Determinate combinazioni di tasti permettono di commutare tra automatico e manuale,
di effettuare lo spegnimento e l'accensione software, di avviare o di interrompere il self-
tuning. Il modo operativo é il punto di partenza per l'accesso alle fasi di
Programmazione, Configurazione e Calibrazione.
Visualizzazione variabile di processo, corrente di carico, potenza in uscita.
Impostazione setpoint e allarmi
Funzione AUTO/MAN
Funzione Accensione/Spegnimento software
Start/Stop selftuning
Versione software
Messaggi di errore e segnalazioni
Power on
Sequenza delle fasi in modo operativo
Fase oper. Display superiore Display inferiore Segnalazione fase Note
0 Variabile processo Setpoint regolazione* Nota 1
1 Variabile processo Soglia allarme 1 * Led AL1 lampeggiante Nota 2
2 Variabile processo Soglia allarme 2 * Led AL2 lampeggiante Nota 2
3 Variabile processo Soglia allarme 3 * Led AL3 lampeggiante Nota 2
4 Valore ingresso TA Soglia allarme HB * Lettera A lampeggiante Nota 3
5 Variabile processo Valore ingresso TA Lettera A fissa Nota 4
6 Variabile processo Pot. Auto/Man in uscita Lettera P fissa/lamp. Nota 5
* valore impostabile, ritorno dopo 10 secondi nella fase operativa 0.
