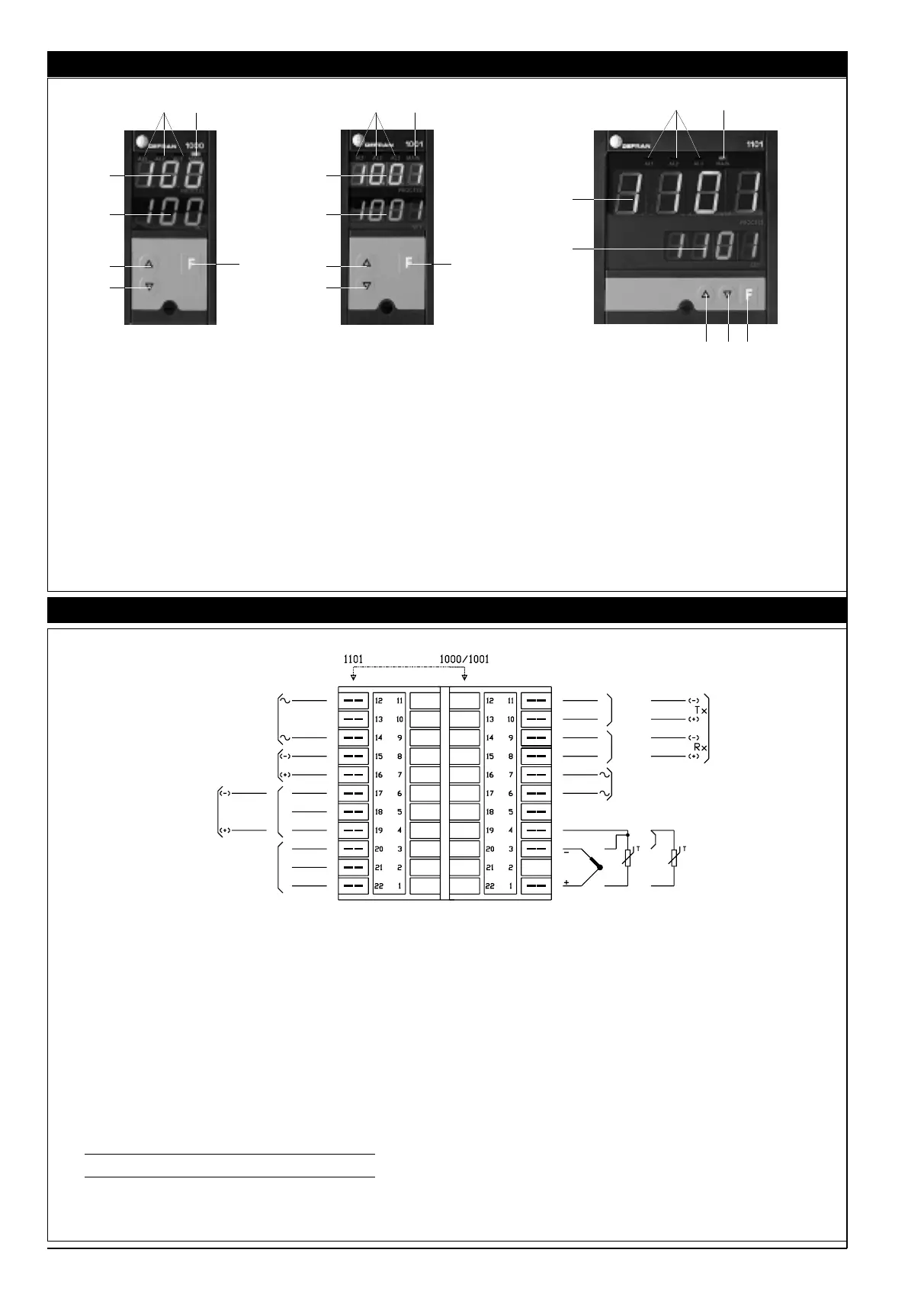

3 • DESCRIÇÃO FRONTAL DO INSTRUMENTO
43
4 • CONEXÕES
A - Altura dos algarismos 14mm (1000), 10mm (1001), 20mm (1101) de cor verde
Valor da variável controlada com 3 dígitos (1000) 3,5 dígitos (1001 – 1101) com
ponto decimal nas escalas previstas.
Sinalização de fora de escala positivo (HI) ou negativo (LO). Indicação de avaria e
de ligação errada da sonda; (SBR: sonda interrompida / ERR: sonda invertida) e
visualização das mensagens de configuração e calibração.
B - Altura dos algarismos 14mm (1000), 10mm (1101), 14mm (1101) de cor verde
Valor do setpoint.
Valor do limite de alarme no campo –199...+999 (1000) –999+1999 (1001 – 1101).
Os valores dos limites de alarme são acompanhados de um sinal de luz intermitente
do respectivo LED AL1, AL2, AL3/HB. Valor da saída principal (MAIN), expresso em
percentagem, (0...99%) seguido da letra P.
Valor dos parâmetros e dados de configuração.
C - Botão função
Permite ter acesso às funções de setpoint e de alarme (cada função é especificada
pela intermitência do respectivo LED para leitura e/ou modificação dos respectivos
valores.
Se o botão F não for pressionado para confirmar uma alteração, a memorização
será realizada automaticamente ao fim de 10 segundos e a visualização regressará
ao valor do setpoint.
Com a tecla F tem-se acesso às várias fases de configuração e memorização das
alterações das definições.
D - Botão Incrementa / E – Botão Decrementa
Estes botões permitem aumentar ou diminuir o valor da função visualizada no dis-
play. A velocidade de aumento (diminuição) dos valores é proporcional à duração
da pressão na tecla. A operação não é cíclica. Depois de se ter atingido o máximo
(mínimo) do campo de definição com a tecla pressionada, a função de incremento
(decremento) fica bloqueada.
F - Indicação da saída principal ativa, led verde
G - Sinalização dos alarmes, led vermelho
Proteção frontal IP54 (disponível IP65)
B
E
GF
D
A
C
B
E
GF
D
A
C
GF
B
ED
A
C
LINHA
SERIAL
ALIMENTAÇÃO
TC
Pt100
3 fios
PTC
Pt100 2 fios
Entrada amperométrica de TA 5Aca
MAIN
(D2)
MAIN
SAIDA DE
CONTROLE
CONTINUA
AL2
AL3/HB
AL1
Há 21 acoplamentos disponíveis para terminais faston de 6,35mm.
Entradas de sinal
As entradas provenientes de TC ou RTD 2 fios devem ser aplicadas nos fastons 1 (positivo) e
3 (negativo).
(Curto-circuitar 3 e 4 em caso de RTD com 2 fios).
Para RTD com 3 fios, o fio isolado deve ser ligado ao faston 1, os restantes terão de ser liga-
dos, um, ao faston 3 e o outro ao 4.
Entrada de transformador amperométrico (função HB)
Se o instrumento estiver preparado para incluir esta entrada, o sinal deve ser aplicado nos
fastons 6 e 7; entrada amperométrica secundária para TA, impedância 20mΩ, 5A, 50/60 Hz.
Alimentação
A tensão de alimentação (100...240Vca) é aplicada nos fastons ou nos bornes 12 e 14. Está
disponível a versão com tensões 11...27Vca/cc
Fusível
É interno ao instrumento, não é substituível pelo operador.
Alimentação Tipo Corrente Tensão
100...240Vca T 0,5A 250V
11...27V T 1,25A 250V
Saída principal
Saída de relé para os bornes ou fastons 19 (N.A.) 18 (F) e 17 (N.F.); valor nominal dos conta-
tos 5A/250Vca com cosj = 1.
A saída lógica do tipo D2 24V/20mA máx está disponível para os fastons 16 (positivo) e 15
(negativo).
Saída contínua para os bornes ou fastons 19 (+) e 17 (-) em alternativa à saída de relé.
Saída de alarme
Para relé de alarme estão disponíveis:
os bornes ou fastons 20 (N.F.) 21 (F) e 22 (N.A.) para o alarme 1; o borne faston 11 e 100
(N.F. ou N.A.) para o alarme 2; os bornes 9 e 8 (N.F. e N.A.) para o alarme 3/HB.
Para os alarmes 2 e 3, variando as pontes, também estão disponíveis os contatos N.F.. O
valor nominal dos contatos é de 5A para o alarme 1 e 3A/250Vca para os alarmes 2 e 3.
Comunicação digital (Current loop / 485)
Se o instrumento estiver preparado para interface Current Loop Passiva 1200 baud, o diodo
de recepção está disponível nos fastons 8 (Rx+) e 9 (rx-); o transistor de transmissão nos fas-
tons 10 (Tx+) e 11 (tx-).
Na configuração padronizada, para ligação em paralelo na linha serial, a resistência em série
com o diodo é de 1K Ohm, a do coletor do transistor é de 100 Ohm.
Para a ligação em série, a resistência em série com o diodo é de 100 Ohm. Se o instrumento
estiver preparado para interface RS485 quatro fios 1200...9600 baud, a recepção está dispo-
nível nos fastons 8 (Rx+) e 9 (rx-); a transmissão nos fastons 10 (Tx+) e 11 (Tx-). (Ver confi-
guração do hardware).
