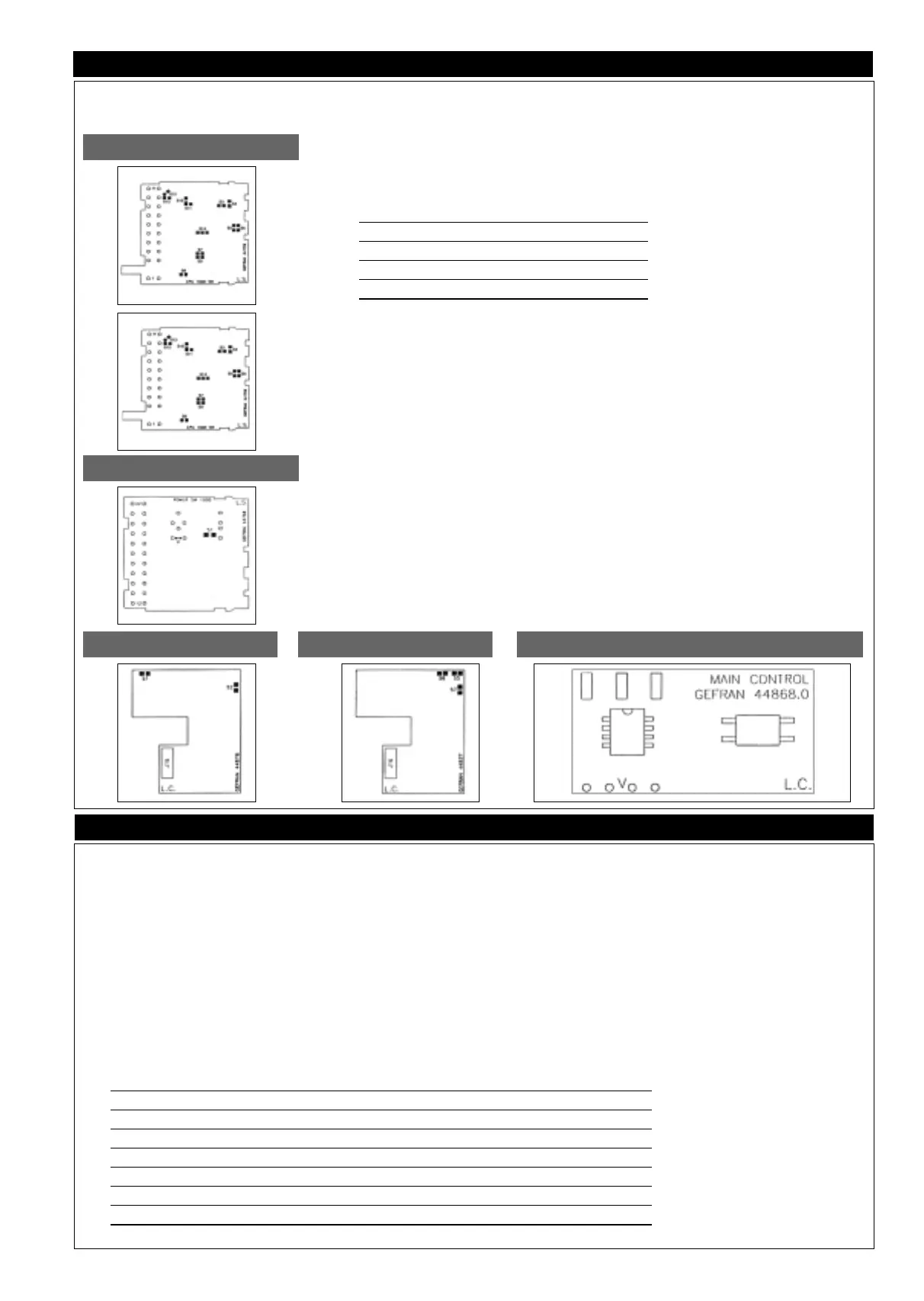

5 • CONFIGURAÇÃO DO HARDWARE
6 • MODO OPERATIVO
44
Placa de Entradas
Proteção hardware
Para extrair a parte eletrônica da custódia, opere no parafuso frontal até á liberação e depois tire à mão. A configuração leva-se a efeito na placa de entrada, de saída / alimen-
tação e na placa opcional.
Placa de Entradas
As pontes para habilitação/desabilitação da configuração e calibração estão posicionadas na placa de entradas confor-
me descrito na tabela seguinte:
Descrição Posicionamento Pontes com
da ponte estanho
(lado comp) (lado sold)
Config. habilitada 3 3 fechada *
Config. desabilitada 7 ou 8 3 aberta *
Calibraz. habilitada 6 6 fechada *
Calibraz. desabilitada 7 ou 8 6 aberta *
* a ponte do lado soldaduras é uma alternativa ao posicionamento da ponte do lado componentes
O instrumento é fornecido com configuração e calibração desabilitadas.
A entrada de sonda RTD Pt100 (tipo 11) prevê as pontes S3 aberta, S9 fechada.
Opcional alarmes 2 e 3
Seleção de contatos N.A./N.F. para relés de alarme 2/3.
Normalmente, os alarmes 2 e 3 são fornecidos N.A.; para ter a versão N.F. é necessário remover manualmente as pon-
tes respectivas N.A. e fazer as N.F. (Pontes S10/S11, S12/S13, respectivamente, na placa de entrada, lado das solda-
duras).
Placa de saída/alimentação
Saída principal D2
Quando se utiliza a saída D2, é aconselhável excluir a atividade do relé da saída principal, eliminando, manualmente, a
ponte
S1. Para obter a saída em tensão no caso de saída contínua, faça a ponte V.
Saída serial RS485 (cód. 2 no código de pedido)
A linha serial RS485 pode ser polarizada, fazendo as pontes de estanho S5, S6 e S7, presentes no lado de soldaduras
da placa.
A distância de transmissão coberta pela saída serial RS422/RS485 dos instrumentos chega até 500 metros, com um
máximo de 32 instrumentos ligados na mesma linha. Para comprimento de linha maior de 50 metros e nos casos em
que for necessário haver impedância para terminação da linha, ela está disponível internamente ao instrumento.
A terminação deverá ser feita internamente ao instrumento da cadeia de ligação serial que estiver mais distante.
Placa opcional da saída de controle principal contínua
Para saída em tensão, faça a ponte indicada V.
(Ver placa de saída de alimentação)
Placa de Saída de Alimentação
Placa Opc. Serial C.L.
Placa Opcional RS485
Placa Opc. Saída de controle principal contínua
Considerações iniciais
O modo operativo permite monitorar as grandezas principais do processo - variável de
processo, corrente de carga, potência na saída de controlo - enquanto o estado das
saídas (principais e alarmes) é sinalizado pelos leds respectivos. Além disso, permite
visualizar e definir os setpoints de controle e dos alarmes.
A pesquisa das sete fases operativas (ver tabela abaixo) é feita por meio da tecla F.
Para definir o setpoint e os alarmes, utilizam-se as teclas Incrementa e Decrementa. A
confirmação do valor definido é realizada pressionando a tecla F, ou então é feita
automaticamente 10 segundos depois da última alteração.
A habilitação das várias fases depende das configurações hardware e software e do
nível de proteção software definido (código Pro na fase CFG.2). Na configuração míni-
ma, as únicas fases disponíveis são 0 e 1.
No momento da partida, terminada a intermitência do display, o instrumento coloca-se
na fase 0 do modo operativo (partida no modo automático), ou na fase 6 (partida no
modo manual).
Determinadas combinações de teclas permitem comutar de automático para manual e
vice-versa, desligar e ligar o software, iniciar ou interromper o self-tuning. O modo operativo
é o ponto de partida para o acesso às fases de Programação, Configuração e Calibração.
Visualização da variável de processo, corrente de carga, potência à saída.
Configuração do setpoint e dos alarmes
Função AUTO/MAN
Função de Ligação/Desligamento do software
Start/Stop self-tuning
Versão de software
Mensagens de erro e sinalizações
Power on (Instrumento ligado)
Sequência das fases no modo operativo
Fase oper. Display superior Display inferior Sinalização da fase Notas
0 Variáveis de processo Setpoint de controle* Nota 1
1 Variáveis de processo Limite da alarme 1 * Led AL1 intermitente Nota 2
2 Variáveis de processo Limite da alarme 2 * Led AL2 intermitente Nota 2
3 Variáveis de processo Limite da alarme 3 * Led AL3 intermitente Nota 2
4 Valor entrada TA Limite da alarme HB * Letra A intermitente Nota 3
5 Variáveis de processo Valor entrada TA Letra A fixa Nota 4
6 Variáveis de processo Pot. Auto/Man à saída Letra P fixa/intermit. Nota 5
* valor configurável, regresso à fase operativa 0 ao fim de 10 segundos.
