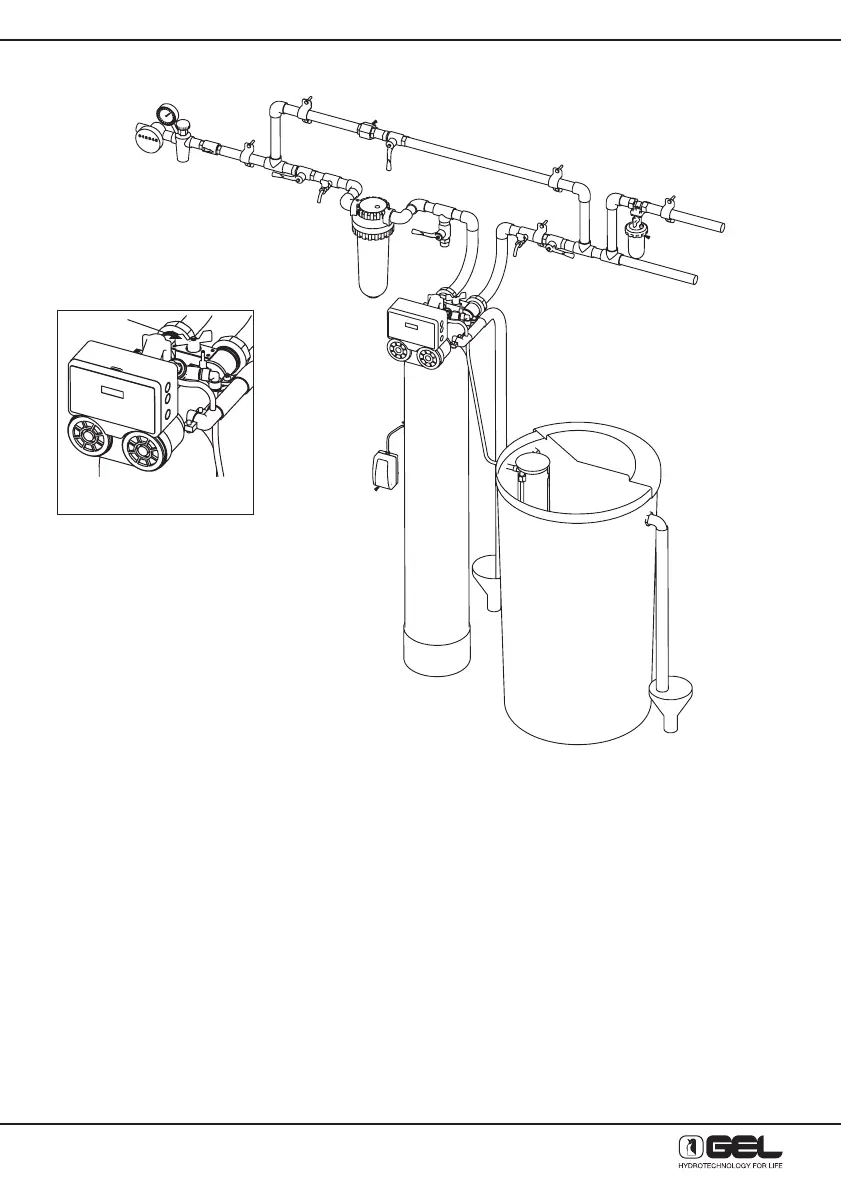

9.3 - INSTALLATION DU MODELE A DOUBLE-CORPS-DECAL
1) Compteur
2) Réducteur de pression (seulement si
nécessaire)
3) Vanne de retenue
4) Vanne d’interception en amont
5) Robinet pour prélèvement échantillon eau
brute
6) Filtre anti-sable (*)
7) Dérivation eau filtrée pour jardin
8) Raccord-embout
9) Robinet-vanne by-pass
10) Tuyaux flexibles
11) Coiffe de l’adoucisseur
12) Cabinet (conteneur résines, bac à sel)
adoucisseur
13) Prise de courant 230V - 50/60Hz -
12 V Ac/Dc
14) Décharge
15) Robinet prélèvement échantillon eau affinée
16) Vanne d’interception en aval
17) Doseur anticalcaire (pour protéger le chauffe-
eau)
18) Vanne mélangeuse
Vanne mélangeuse manuelle
19
Entrée
de l’eau
Vers la
chaudière
Vers
l’installation
