6 / 32
1434 µPos

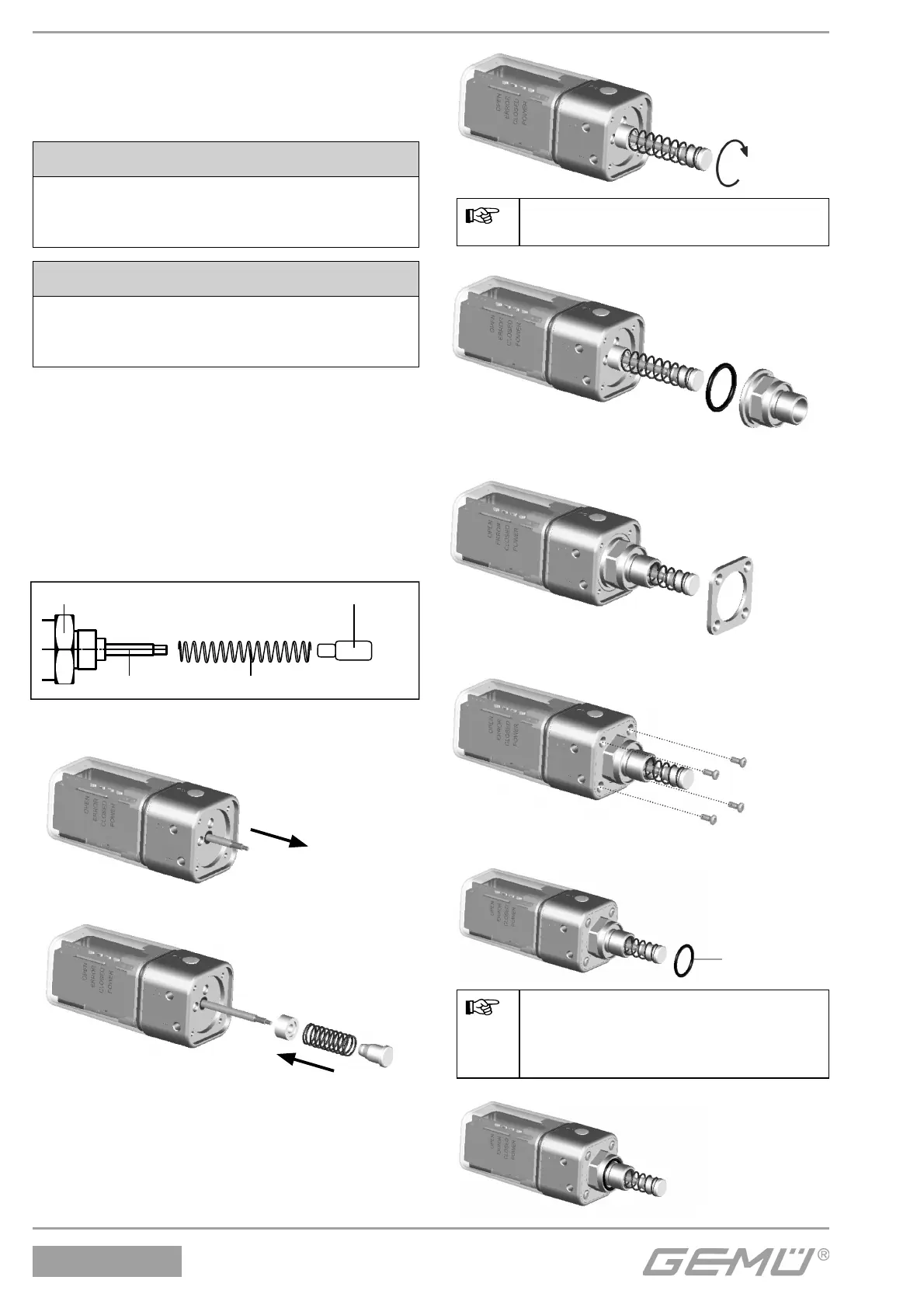

3 Mechanischer Anbau
3.1 Komplettierung des
Weggebers
VORSICHT
Vorgespannte Feder!
ä Beschädigung des Gerätes.
● Feder langsam entspannen.
VORSICHT
Eine Beschädigung der
Spindeloberfl äche kann zum Ausfall
des Weggebers führen!
Der Weggeber wird mit einem Anbausatz
1434S01Z... (direkter Anbau) bzw.
4232S01Z... (externer Anbau) oder
1444000Z... (direkter Anbau über
Befestigungswinkel), bestehend aus
Druckfeder, Betätigungsspindel,
evtl. Gewindeadapter und/oder
Befestigungswinkel komplettiert. Der
Anbausatz ist ventilspezifi sch.
Weggeber
Spindel
Druckfeder
Betätigungsspindel
Anbausatz
1.
2.
3.
Spindel festhalten und Betätigungs-
spindel handfest anziehen.
4.
5.
6.
7.
A
Bei Steuerfunktion 2 und 3
beiliegend, sofern kein Adapter
beiliegt:
7 O-Ring A
8.
