Manual del propietario para generador portátil 7
30 A (6.5 kW), o un interruptor basculante de
2 polos de 30 A, o dos disyuntores de botón de
pulsar para reconectar de 30 A (6.5/7.5 kW).

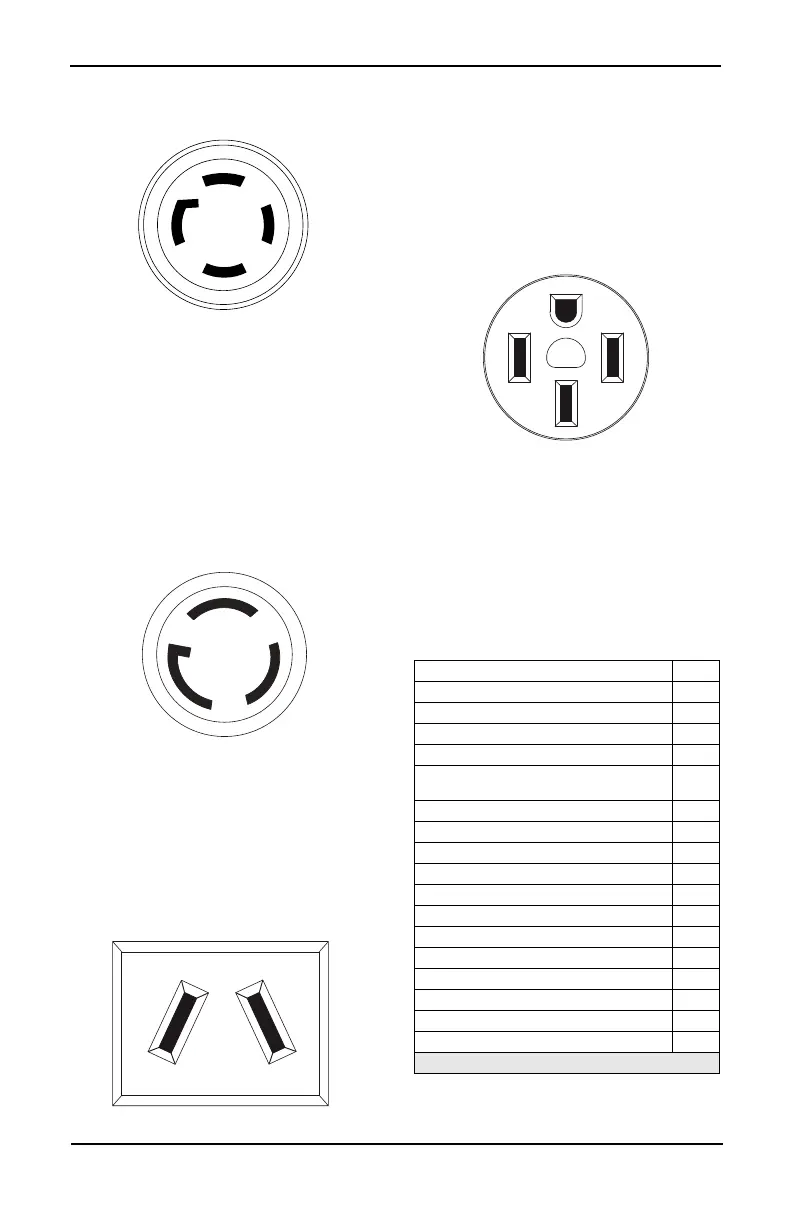

Figura 2-6. Tomacorriente de 120/240 VCA,
30 A NEMA L14-30R
Tomacorriente de 120 VCA, 30 A
Use un enchufe NEMA L5-30 con este
tomacorriente (de girar para bloquear/
desbloquear). Conecte un juego de cordón de
conexión de 3 conductores con conexión a
tierra adecuada para el enchufe y la carga
deseados. El juego de cordón de conexión
debe tener capacidad nominal para 125 VCA
con 30 A (o mayor). Vea la Figura 2-7.
Use este tomacorriente para alimentar cargas
de 120 VCA, monofásicas, de 60 Hz que
requieran hasta 3600 W (3.6 kW) de potencia
con 30 A. El tomacorriente está protegido por un
disyuntor de pulsar para reconectar de 30 A.
Figura 2-7. Tomacorriente de 120 VCA, 30 A
NEMA L5-30
Tomacorriente de 120 VCC, 10 A
Este tomacorriente puede cargar una batería
de almacenamiento de 12 V tipo automotor
o utilitario Vea la Figura 2-8.
NOTA: Este tomacorriente no puede cargar
baterías de 6 V y no se puede usar para poner en
marcha un motor teniendo una batería
descargada. Vea Uso del cargador de baterías
de 12 VCC antes de intentar cargar una batería.
Figura 2-8. Tomacorriente de 120 VCC, 10 A
Tomacorriente de 120/240 VCA,
50 A
Use un enchufe macho NEMA 14-50 con este
tomacorriente. Conecte al enchufe macho un
juego de cordones de 4 cables con valor
nominal 250 V con 50 A Figura 2-9.
Use este tomacorriente para alimentar cargas
eléctricas de 120/240 VCA de 60 Hz que
requieran hasta 12 000 W (12.0 kW) de
potencia. Este tomacorriente está protegido
por un disyuntor de 50 A de 2 polos.
Figura 2-9. Tomacorriente de 120/240 VCA,
50 A NEMA 14-50
Retiro del contenido de la caja
1. Abra la caja completamente cortando
cada esquina de arriba abajo.
2. Retire y verifique el contenido de la caja
antes del armado. El contenido de la caja
debe ser el siguiente:
TABLA 3. Accesorios
000844
Ítem Cant.
Unidad principal 1
Manual del propietario 1
Un litro de aceite SAE 30 2
Asa (A) 1
Rueda Never-Flat (que nunca se
desinfla) (B)
2
Conjunto de pie de bastidor (C) 1
Eje (D) 1
Conjunto de soporte de eje (E) 2
Bujía 2
Llave para bujías 1
Filtro de aire 1
Filtro de aceite 1
Limpiador previo 1
Cable de carga de baterías 1
Tarjeta de registro de producto 3
Garantía de servicio 1
Garantía de emisiones 1
