Utiliceestetomacorrienteparaoperarcargasel_ctricasde
120/240VoltiosAC,60Hz,querequieranhasta8,000vatios
(8.0kW)a240Voltiosdepotencia.
mr i|

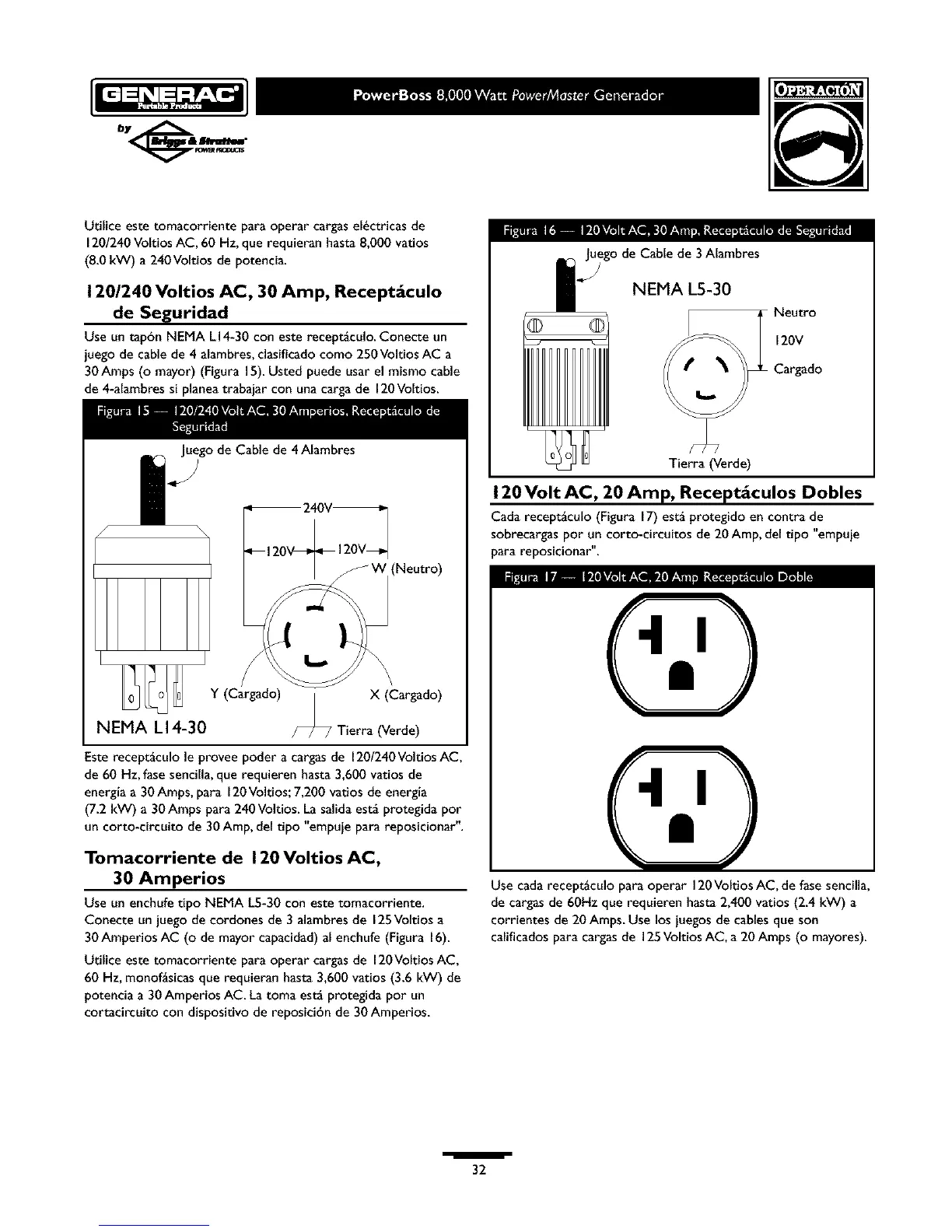

120/240 Voltios AC, 30 Amp, Recept_culo
de Seguridad
Use un tapbn NEMA LI4_30 con este recept_culo. Conecte un
juego de cable de 4 alambres, clasificado como 250Voltios AC a
30Amps (o mayor) (Figura 15).Usted puede usar el mismo cable
de 4-alambres si planeatrabajar con una carga de 120Voltios.
j-
Juegode Cable de 4 Alambres
(Neutro)
_1 IIp'_ IIP,To]LVt/JIHr_ _mnl,l"/]mm
Y (Cargado) X (Cargado)
NEMA LI4-30
Tierra (Verde)
Esterecept_culo le provee poder a cargasde 120/240Voltios AC,
de 60 Hz, fasesencilla,que requieren hasta 3,600 vatios de
energia a 30 Amps, para 120Voltios; 7,200 vatios de energia
(7.2 kW) a 30Amps para 240 Voltios. La salidaest_ protegida por
un corto-circuito de 30Amp, del tipo "empuie para reposicionar".
Tomacorriente de 120 Voltios AC,
30 Amperios
Use un enchufe tipo NEMA L5-30 con este tomacorriente.
Conecte un juego de cordones de 3 alambres de 125Voltios a
30 Amperios AC (o de mayor capacidad) al enchufe (Figura 16).
Utilice este tomacorriente para operar cargasde 120Voltios AC,
60 Hz, monof_sicas que requieran hasta3,600 vatios (3.6 kW) de
potencia a 30Amperios AC. La toma est_ protegida por un
cortacircuito con dispositivo de reposici6n de 30Amperios.
Juegode Cable de 3 Alambres
NEMA L5-30
i eutro
120V
Cargado
Tierra (Verde)
120 Volt AC, 20 Amp, Receptgculos Dobles
Cada recept_culo (Figura 17) est_ protegido en contra de
sobrecargas por un corto-circuitos de 20 Amp, del tipo "empuie
para reposicionar".
I
Use cada recept_culo para operar 120Voltios AC, de fase sencilla,
de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a
corrientes de 20 Amps. Use los iuegos de cables que son
calificados para cargasde 125Voltios AC, a 20 Amps (o mayores).
i
32
