46
8. Disjoncteurs (CA) – La prise de 30 A est protégée par une paire
de disjoncteurs à réarmement de type bouton-poussoir ou d'un
disjoncteur bipolaire à bascule afin de protéger le générateur des
surcharges électriques.
9. Barre d'alimentation – Indique la quantité d'électricité utilisée par
le générateur; chaque section est d'environ 25 %
10. Compteur d'heures – Indique les heures d'exploitation pour la
périodicité d'entretien.
11. Entrée chargeur de batterie (modèles à démarreur électrique) –
Cette prise permet la possibilité de recharger la batterie de
démarrage du moteur de 12 V c.c. avec le chargeur de 12 V
avec fiche adaptatrice. La batterie est protégée par un fusible de
1,50 A monté sur conducteur qui est à l'intérieur du tableau de
commande.
12. Réservoir de carburant – Le réservoir contient 34 l (9 gallons US)
de carburant.
13. Jauge de carburant – Indique le niveau de carburant dans
le réservoir.
14. Poignées – Pivoter et retirer pour l'entreposage. Appuyer sur
le bouton à ressort pour bouger les poignées.
15. Remplissage d'huile – Vérifier le niveau d'huile et ajouter de
l'huile ici.
16. Tige de mise à la terre – Pour mettre à la terre le générateur sur
une terre approuvée. Consulter la section « Mise à la terre du
générateur » pour de plus amples informations.
17. Silencieux – Inclut le pare-étincelles et rend le moteur moins
bruyant.
18. Emplacement de la bougie – La bougie enflamme le mélange air/
carburant (le panneau latéral doit être retiré).
19. Filtre à huile-moteur – Filtre l'huile-moteur; voir la Section 3.1 pour
la périodicité d'entretien appropriée.
20. Filtre à air – Filtre l'air entrant alors qu'il est tiré dans le moteur.
21. Vidange d'huile – Robinet de vidange permettant d'éliminer l'huile
usagée du carter du moteur.
22. Lanceur à rappel – À utiliser pour démarrer le moteur
manuellement.
23. Soupape de retournement – Transmet les vapeurs de carburant
au moteur.
24. Tuyau de récupération – Installé entre la soupape de retournement
et le moteur.
25. Filtre à charbon actif – Absorbe les vapeurs du réservoir de
carburant (CARB).

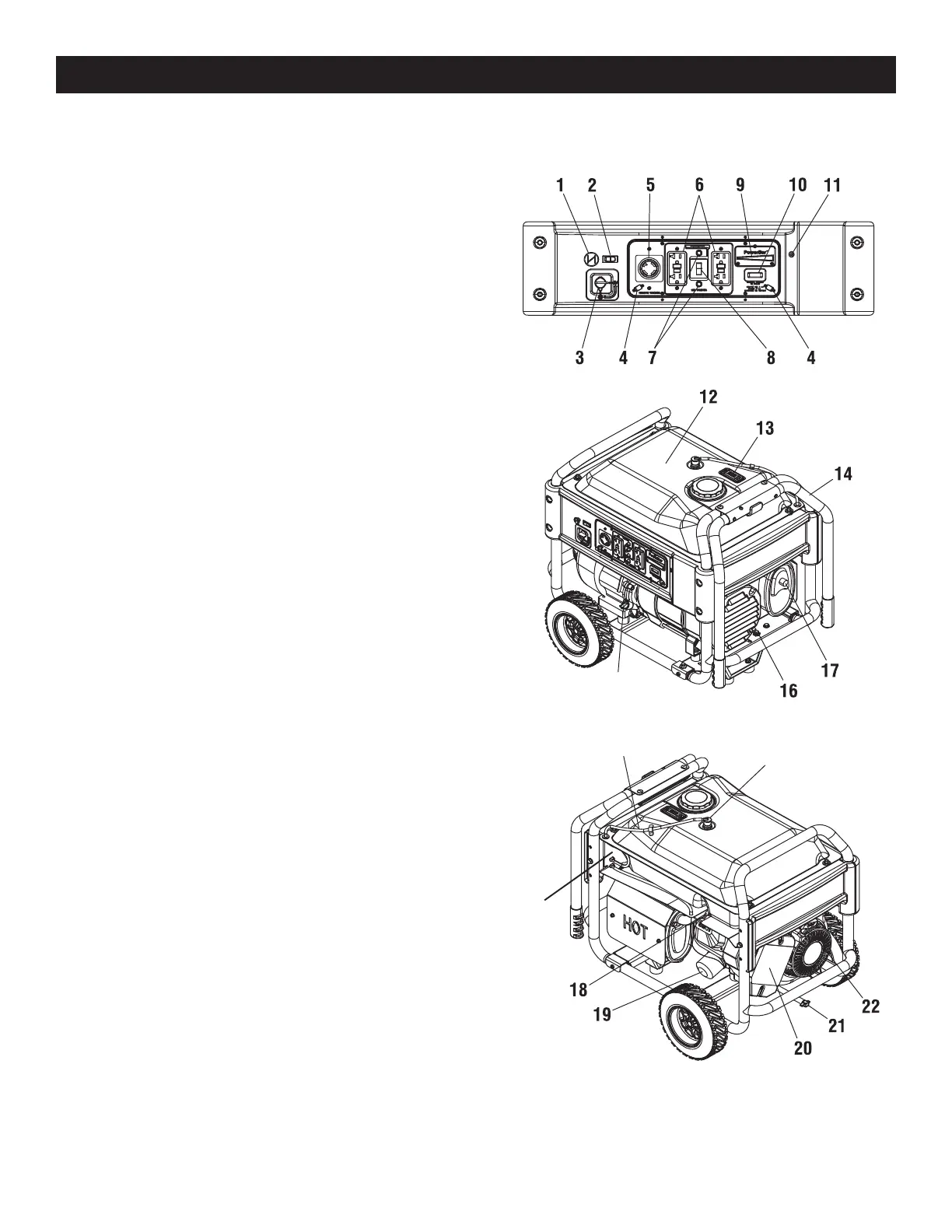

Figure 3 – Emplacements du générateur
15
23
24
25
Utilisation
