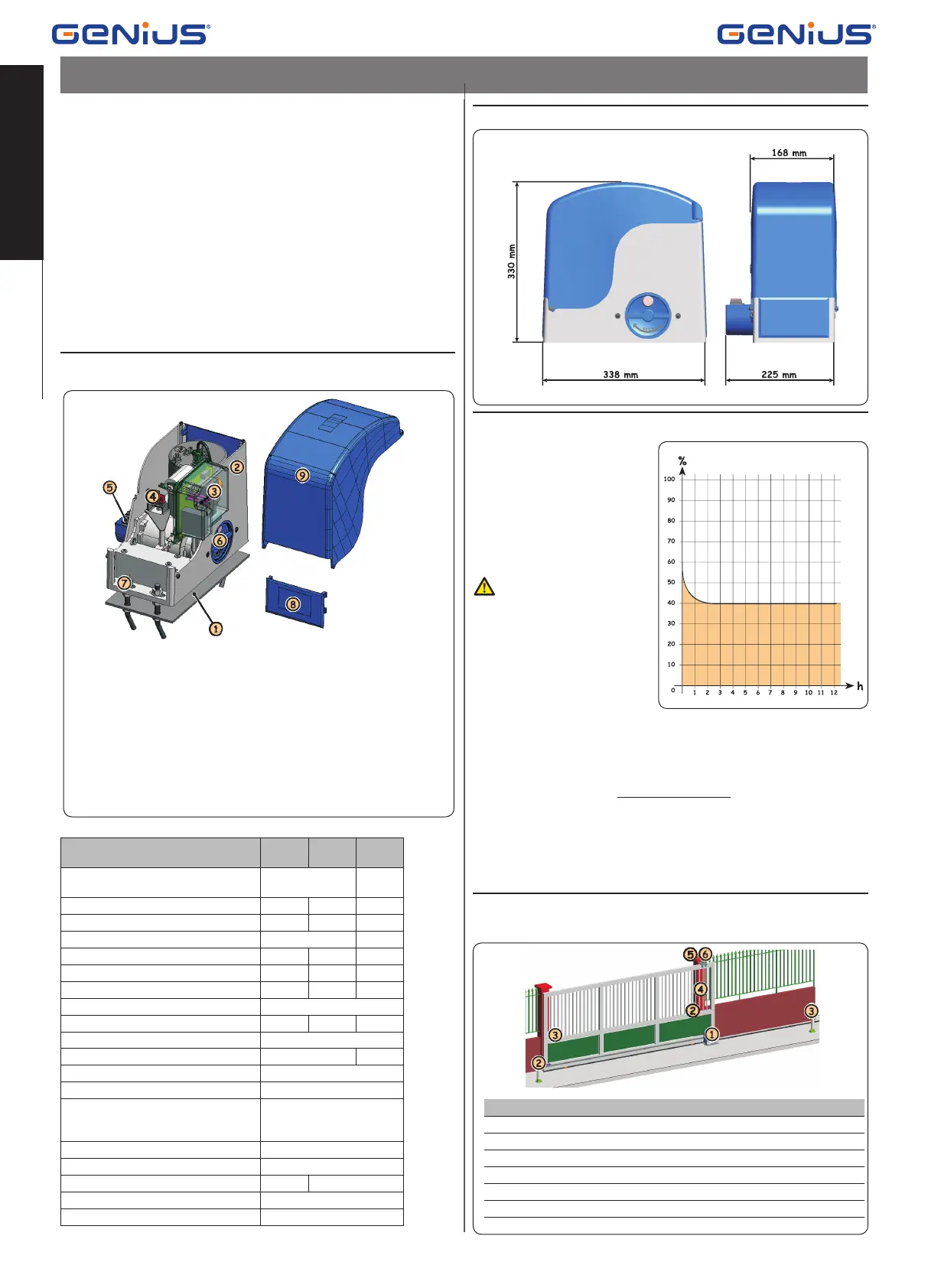

2. DIMENSIONI
3. CURVA DI MASSIMO UTILIZZO
La curva consente di individuare il
tempo massimo di lavoro (T) in fun-
zione della frequenza di utilizzo (F).
Con riferimento alla Norma IEC 34-
1, il motoriduttore FALCON con un
tipo di servizio S3, può funzionare
alla frequenza d’utilizzo del 40%.
Per garantire il buon funzionamento
è necessario operare nel campo di
lavoro sotto la curva.
Importante: La curva è
ottenuta alla temperatu-
ra di 20 °C. L’esposizione
all’irraggiamento solare
diretto può determinare
diminuzioni della frequenza
d’utilizzo fino al 20%.
Calcolo della frequenza
d’utilizzo
E’ la percentuale del tempo di lavoro effettivo (apertura + chiusura) rispetto
al tempo totale del ciclo (apertura + chiusura + tempi sosta).
La formula di calcolo è la seguente:
Ta + Tc
% F = X 100
Ta + Tc + Tp + Ti
dove:
Ta = tempo di apertura
Tc = tempo di chiusura
Tp = tempo di pausa
Ti = tempo di intervallo tra un ciclo completo e l’altro
4. PREDISPOSIZIONI ELETTRICHE (impianto standard)
AUTOMAZIONE FALCON
Le presenti istruzioni sono valide per i seguenti modelli:
FALCON 14 M - FALCON 14 MC - FALCON 20 M- FALCON 20 MC - FALCON
15 M - FALCON 15 MC
Il motoriduttore FALCON per cancelli scorrevoli è un operatore elettromec-
canico che trasmette il movimento all’anta scorrevole tramite un pignone
a cremagliera o catena accoppiato opportunamente al cancello.
Il sistema irreversibile garantisce il blocco meccanico del cancello quando
il motore non è in funzione e quindi non occorre installare alcuna serratura.
Il motoriduttore non è dotato di una frizione meccanica e quindi necessita
di una apparecchiatura di comando con frizione elettronica regolabile che
garantisce la necessaria sicurezza antischiacciamento.
Un comodo sblocco manuale a chiave personalizzata rende manovrabile
il cancello in caso di black-out o disservizio.
Nei motoriduttori versione “C” l’apparecchiatura elettronica di comando è
alloggiata all’interno dell’operatore.
Il motoriduttore FALCON è stato progettato e costruito per controllare l’ac-
cesso veicolare. Evitare qualsiasi altro diverso utilizzo.
1. DESCRIZIONE E CARATTERISTICHE TECNICHE
MODELLO
14 M
14 MC
20 M
20 MC
15 M
15 MC
Alimentazione (+6% -10%)
230 V~
50 Hz
115 V~
60 Hz
Potenza assorbita (W) 650 800 710
Corrente assorbita (A) 2.8 3.5 6.7
Motore elettrico (giri/min.) 1400 1700
Condensatore di spunto (μF) 16 20 60
Spinta sul pignone (daN) 110 150 130
Coppia (Nm) 35 45 38
Termoprotezione (°C) 140
Peso anta max. (Kg) 1400 2000 1500
Tipo di pignone Z 16 modulo 4
Velocità del cancello (m/min.) 10 11
Lunghezza max. cancello (m) 20
Tipo di finecorsa Magnetico
Tipo di frizione
Controllo di coppia elet-
tronico
(Vedi centrale)
Frequenza d’utilizzo (vedi grafico) S3 - 40%
Temperatura ambiente (°C) -20 ÷ +55
Peso del motoriduttore (Kg) 14 15
Grado di protezione IP 44
Dimensioni operatore Vedi fig. 2
Piastra di fondazione
Motoriduttore
Contenitore ed apparecchiatura elettronica
(Solo nelle versioni “C”)
Sensore magnetico
Pignone
Manopola di sblocco con chiave
Asole e dadi di fissaggio
Protezioni laterali
Carter di copertura
Pos. Descrizione Cavo di collegamento
Motoriduttore 3x2.5 mm
2
(230/115V~)
Trasmettitore fotocellule 2x0.5 mm
2
(TX)
Ricevitore fotocellule 4x0.5 mm
2
(RX)
Selettore a chiave 2x0.5 mm
2
Lampeggiante 2x1.5 mm
2
Ricevente esterna (optional) 3x0.5 mm
2
Fig. 1
Fig. 2
Fig. 3
