FRANÇAIS

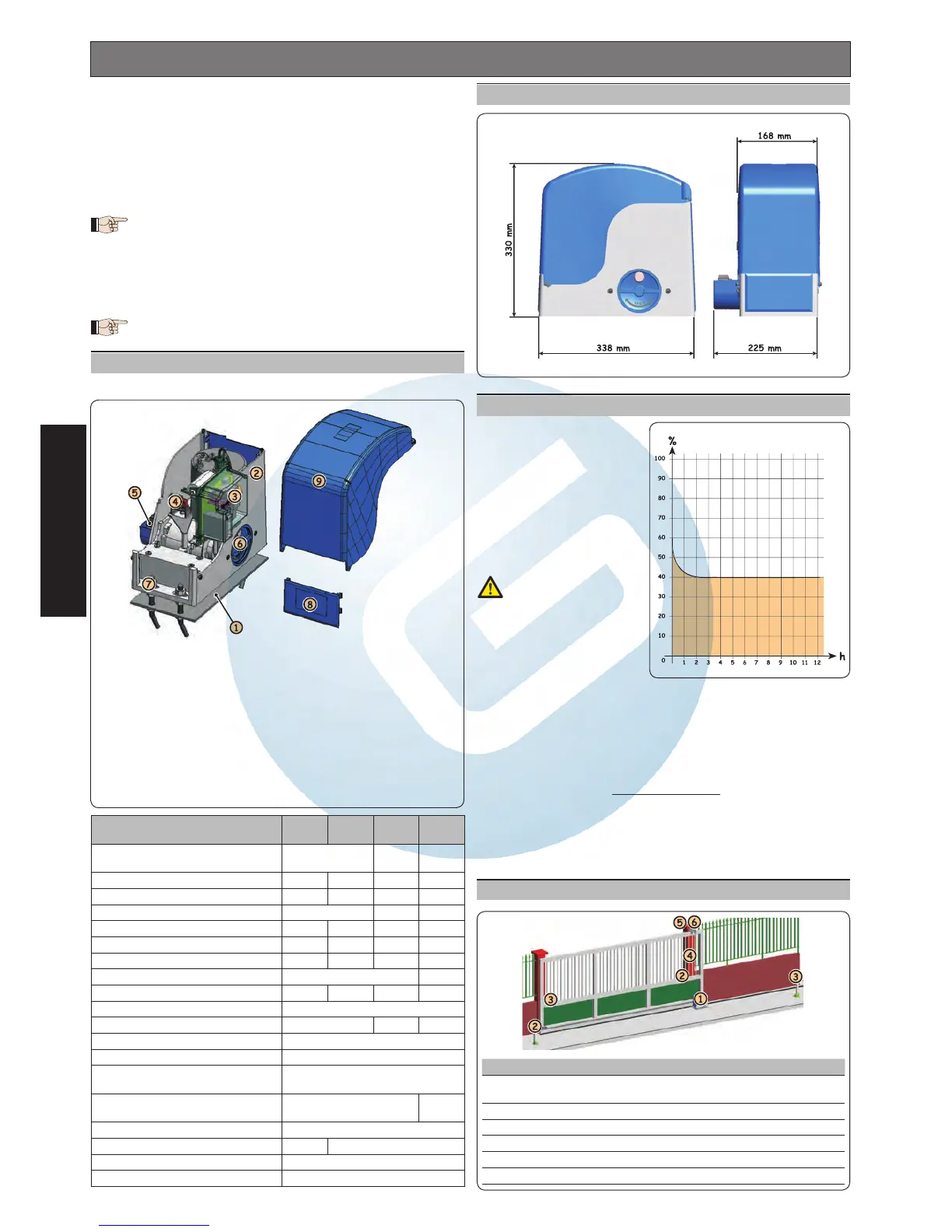

2. DIMENSIONS
3. COURBE D’UTILISATION MAXIMUM
La courbe permet de déterminer
le temps maximum de fonction-
nement (T) en fonction de la
fréquence d’utilisation (F).
D’après la Norme IEC 34-1, le
motoréducteur FALCON avec
un type de service S3, peut fonc-
tionner à la fréquence d’utilisa-
tion de 40%.
Pour garantir le bon fonctionne-
ment, opérer dans le champ de
fonctionnement sous la courbe.
Important: La courbe est
obtenue à la tempéra-
ture de 20°C. L’exposition
aux rayons directs du
soleil peut entraîner des
baisses de la fréquence
d’utilisation jusqu’à 20%.
Calcul de la fréquence d’utilisation
C’est le pourcentage du temps de fonctionnement effectif (ouverture +
fermeture) par rapport au temps total du cycle (ouverture + fermeture +
temps d’arrêt).
La formule de calcul est la suivante:
Ta + Tc
% F = X 100
Ta + Tc + Tp + Ti
où:
Ta = temps d’ouverture
Tc = temps de fermeture
Tp = temps de pause
Ti = temps d’intervalle entre deux cycles complets
4. DISPOSITIONS ÉLECTRIQUES (installation standard)
AUTOMATISME FALCON
Ces instructions sont valables pour les modèles suivants:
FALCON 14 M - FALCON 14 MC - FALCON 20 M- FALCON 20 MC - FALCON
15 M - FALCON 15 MC - FALCON 20 M 3PH
Le motoréducteur FALCON pour portails coulissants est un opérateur
électromécanique qui transmet le mouvement au vantail coulissant par
l’intermédiaire d’un pignon à crémaillère ou à chaîne opportunément
accouplé au portail.
Le système irréversible garantit le blocage mécanique du portail quand
le moteur n’est pas en fonction; il n’est donc pas nécessaire d’installer de
serrure.
Le motoréducteur est dépourvu d’embrayage mécanique; une
armoire de manœuvre à embrayage électronique réglable ga-
rantissant la sécurité anti-écrasement est donc nécessaire.
Un dispositif pratique de déverrouillage manuel à clé personnalisée
permet de manœuvrer le portail en cas de coupure de courant ou de
dysfonctionnement.
Sur les motoréducteurs de la version “C”, l’armoire de manœuvre élec-
tronique est intégrée au corps de l’opérateur.
Le motoréducteur FALCON a été conçu et construit pour contrôler
l’accès des véhicules. Éviter toute autre utilisation.
1. DESCRIPTION ET CARACTÉRISTIQUES TECHNIQUES
MODÈLE
14 M
14 MC
20 M
20 MC
15 M
15 MC
20 M
3Ph
Alimentation (+6% -10%)
230 V~
50 Hz
115 V~
60 Hz
400 V~
50Hz
Puissance absorbée (W) 650 800 710 840
Courant absorbé (A) 2.8 3.5 6.7 2.2
Moteur électrique (tours/min.) 1400 1700 1400
Condensateur de démarrage (µF) 16 20 60 /
Poussée sur le pignon (daN) 110 150 130 185
Couple (Nm) 35 45 38 60
Protection thermique (°C) 140 /
Poids maxi vantail (kg) 1400 2000 1500 2000
Type de pignon Z 16 module 4
Vitesse du portail (m/min) 10 11 10
Longueur maxi portail (m) 20
Type de fin de course Magnétique
Type d’embrayage
Contrôle électronique du couple
(Voir centrale)
Fréquence d’utilisation (voir
graphique)
S3 - 40%
S3
50%
Température de fonctionnement (°C) -20 ÷ +55
Poids du motoréducteur (kg) 14 15
Degré de protection IP 44
Dimensions opérateur Voir fig. 2
Plaque de fondation
Motoréducteur
Boîtier et armoire électronique
(Uniquement les versions “C”)
Capteur magnétique
Pignon
Poignée de déverrouillage à clé
Rainures et écrous de fixation
Protections latérales
Carter de protection
Rep. Description Câble de connexion
Motoréducteur
3x2.5 mm
2
(230/115V~)
4x2.5 mm
2
(400V~)
Émetteur photocellules 2x0.5 mm
2
(TX)
Récepteur photocellules 4x0.5 mm
2
(RX)
Sélecteur à clé 2x0.5 mm
2
Lampe clignotante 2x1.5 mm
2
Récepteur externe (en option) 3x0.5 mm
2
Fig. 1
Fig. 2
Fig. 3
