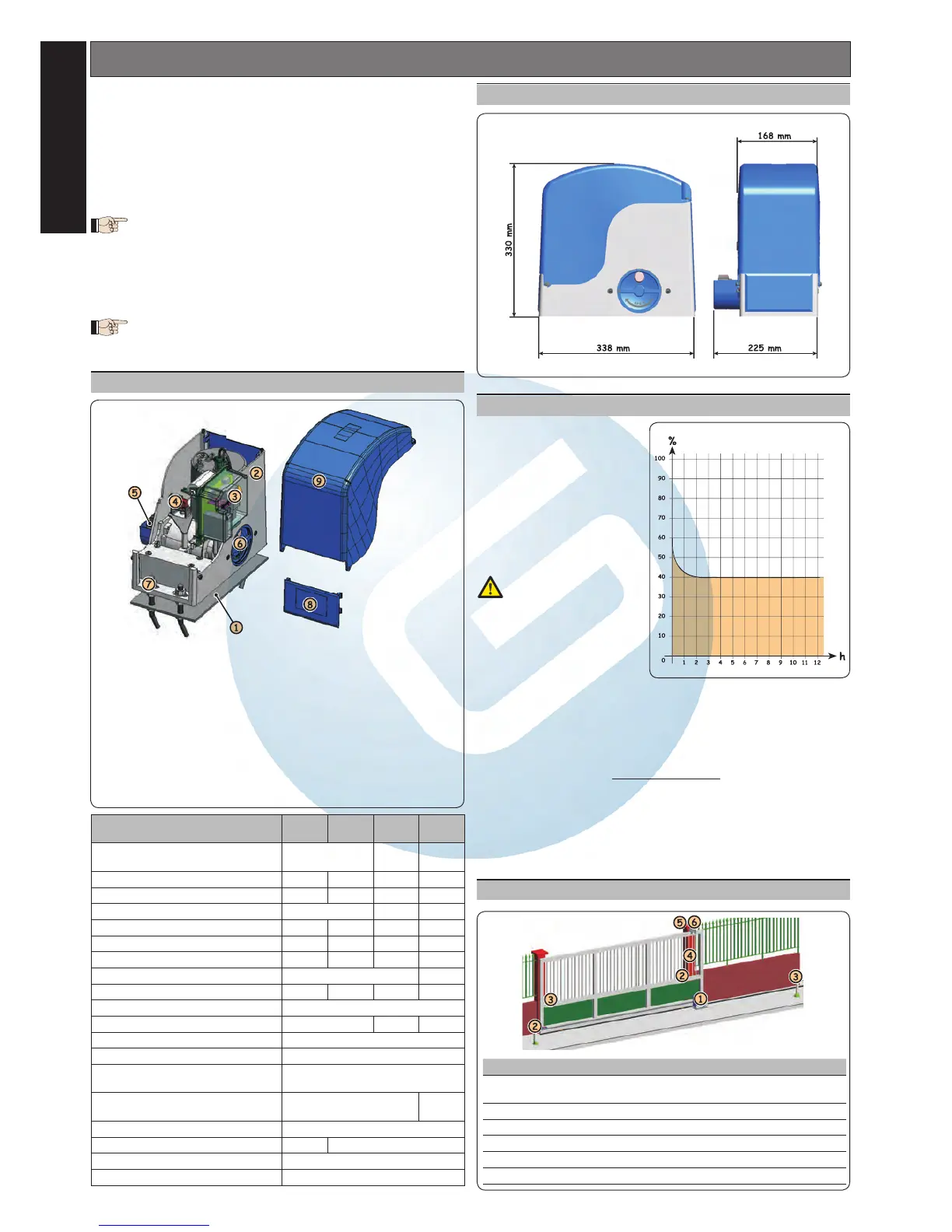

2
ITALIANO
2. DIMENSIONI
3. CURVA DI MASSIMO UTILIZZO
La curva consente di individuare
il tempo massimo di lavoro (T)
in funzione della frequenza di
utilizzo (F).
Con riferimento alla Norma IEC
34-1, il motoriduttore FALCON
con un tipo di servizio S3, può
funzionare alla frequenza d’utiliz-
zo del 40%.
Per garantire il buon funziona-
mento è necessario operare nel
campo di lavoro sotto la curva.
Importante: La curva è
ottenuta alla temperatu-
ra di 20 °C. L’esposizione
all’irraggiamento solare
diretto può determi-
nare diminuzioni della
frequenza d’utilizzo fino
al 20%.
Calcolo della frequenza d’utilizzo
E’ la percentuale del tempo di lavoro effettivo (apertura + chiusura)
rispetto al tempo totale del ciclo (apertura + chiusura + tempi sosta).
La formula di calcolo è la seguente:
Ta + Tc
% F = X 100
Ta + Tc + Tp + Ti
dove:
Ta = tempo di apertura
Tc = tempo di chiusura
Tp = tempo di pausa
Ti = tempo di intervallo tra un ciclo completo e l’altro
4. PREDISPOSIZIONI ELETTRICHE (impianto standard)
AUTOMAZIONE FALCON
Le presenti istruzioni sono valide per i seguenti modelli:
FALCON 14 M - FALCON 14 MC - FALCON 20 M- FALCON 20 MC - FALCON
15 M - FALCON 15 MC - FALCON 20 M 3PH
Il motoriduttore FALCON per cancelli scorrevoli è un operatore elet-
tromeccanico che trasmette il movimento all’anta scorrevole tramite
un pignone a cremagliera o catena accoppiato opportunamente al
cancello.
Il sistema irreversibile garantisce il blocco meccanico del cancello
quando il motore non è in funzione e quindi non occorre installare alcuna
serratura.
Il motoriduttore non è dotato di una frizione meccanica e quindi
necessita di una apparecchiatura di comando con frizione
elettronica regolabile che garantisce la necessaria sicurezza
antischiacciamento.
Un comodo sblocco manuale a chiave personalizzata rende manovrabi-
le il cancello in caso di black-out o disservizio.
Nei motoriduttori versione “C” l’apparecchiatura elettronica di comando
è alloggiata all’interno dell’operatore.
Il motoriduttore FALCON è stato progettato e costruito per control-
lare l’accesso veicolare. Evitare qualsiasi altro diverso utilizzo.
1. DESCRIZIONE E CARATTERISTICHE TECNICHE
MODELLO
14 M
14 MC
20 M
20 MC
15 M
15 MC
20 M
3Ph
Alimentazione (+6% -10%)
230 V~
50 Hz
115 V~
60 Hz
400 V~
50Hz
Potenza assorbita (W) 650 800 710 840
Corrente assorbita (A) 2.8 3.5 6.7 2.2
Motore elettrico (giri/min.) 1400 1700 1400
Condensatore di spunto (µF) 16 20 60 /
Spinta sul pignone (daN) 110 150 130 185
Coppia (Nm) 35 45 38 60
Termoprotezione (°C) 140 /
Peso anta max. (Kg) 1400 2000 1500 2000
Tipo di pignone Z 16 modulo 4
Velocità del cancello (m/min.) 10 11 10
Lunghezza max. cancello (m) 20
Tipo di finecorsa Magnetico
Tipo di frizione
Controllo di coppia elettronico
(Vedi centrale)
Frequenza d’utilizzo (vedi grafico) S3 - 40%
S3
50%
Temperatura ambiente (°C) -20 ÷ +55
Peso del motoriduttore (Kg) 14 15
Grado di protezione IP 44
Dimensioni operatore Vedi fig. 2
Piastra di fondazione
Motoriduttore
Contenitore ed apparecchiatura elettronica
(Solo nelle versioni “C”)
Sensore magnetico
Pignone
Manopola di sblocco con chiave
Asole e dadi di fissaggio
Protezioni laterali
Carter di copertura
Pos. Descrizione Cavo di collegamento
Motoriduttore
3x2.5 mm
2
(230/115V~)
4x2.5 mm
2
(400V~)
Trasmettitore fotocellule 2x0.5 mm
2
(TX)
Ricevitore fotocellule 4x0.5 mm
2
(RX)
Selettore a chiave 2x0.5 mm
2
Lampeggiante 2x1.5 mm
2
Ricevente esterna (optional) 3x0.5 mm
2
Fig. 1
Fig. 2
Fig. 3
