ITALIANO
8
4.7. Messa in funzione
ATTENZIONE: Prima di effettuare qualsiasi intervento sull’impianto o sull’operatore, togliere l’alimentazione elettrica.
Seguire scrupolosamente i punti 10, 11, 12, 13 e 14 degli OBBLIGHI GENERALI PER LA SICUREZZA.
Seguendo le indicazioni di Fig.3, predisporre le canalizzazioni ed effettuare i collegamenti elettrici dell’apparecchiatura elettronica
e degli accessori prescielti.
Separare sempre i cavi di alimentazione da quelli di comando e di sicurezza (pulsante, ricevente, fotocellule, etc.). Per evitare di
portare in centrale disturbi elettrici utilizzare guaine separate.
1) Alimentare il sistema e verificare lo stato dei leds come dalla tabella riportata nelle istruzioni dell’apparecchiatura elettronica.
2) Programmare l’apparecchiatura elettronica secondo le proprie esigenze come da relative istruzioni.
5. PROVA DELL’AUTOMAZIONE
• Procedere alla verifica funzionale ed accurata dell’automazione e di tutti gli accessori ad essa collegati, prestando particolare
attenzione ai dispositivi di sicurezza.
• Consegnare all’utilizzatore finale il fascicolo “Guida per l’Utente” ed il foglio di Manutenzione.
• Illustrare ed istruire correttamente l’utilizzatore sul corretto funzionamento ed utilizzo dell’automazione.
• Segnalare all’utilizzatore le zone di potenziale pericolo dell’automazione.

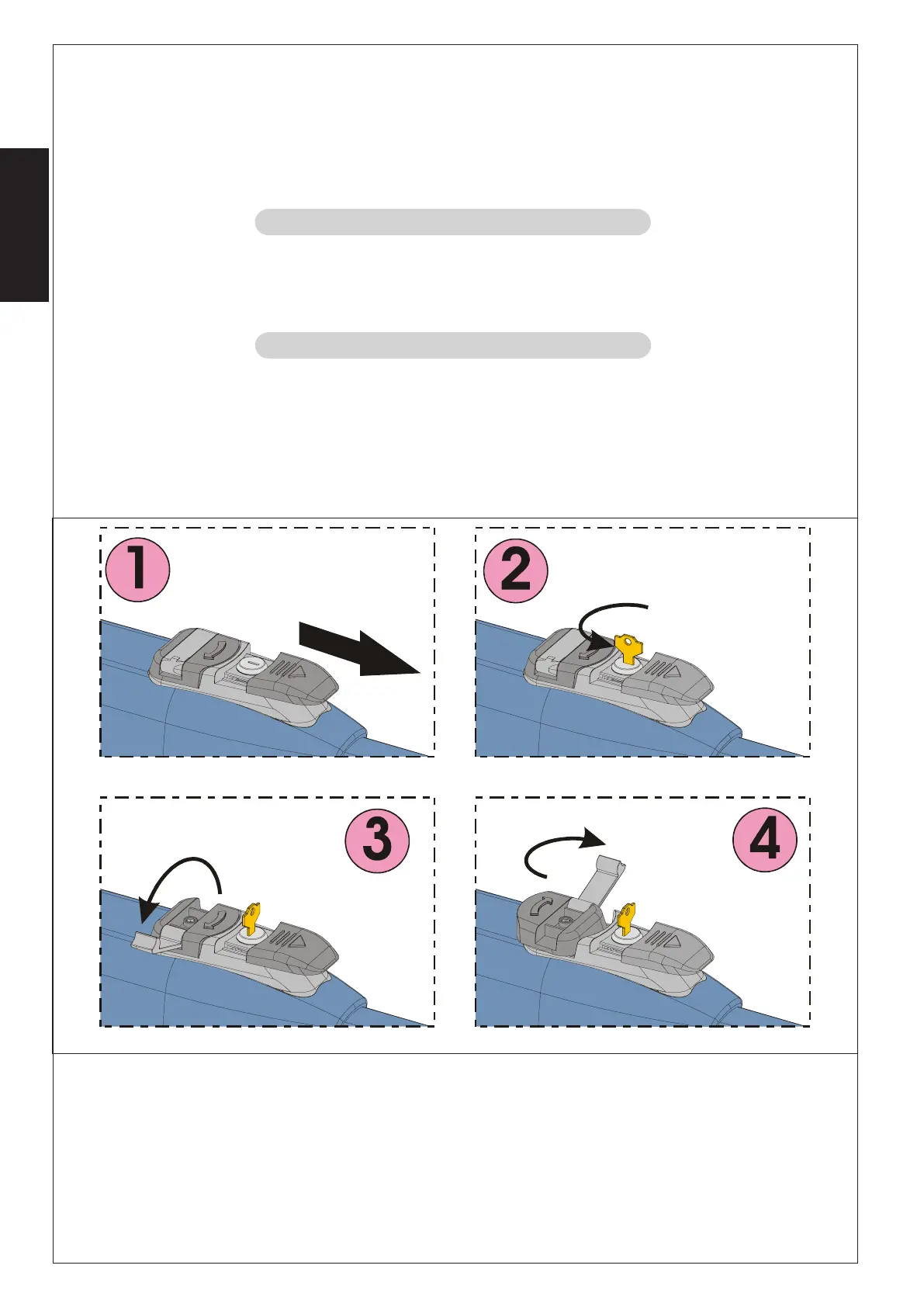

6. FUNZIONAMENTO MANUALE
Nel caso si renda necessario movimentare manualmente l’automazione, per mancanza di alimentazione o disservizio dell’opera-
tore, agire come di seguito:
1) Togliere l’alimentazione elettrica agendo sull’interruttore differenziale (anche in caso di mancanza di alimentazione).
2) Far scorrere il cappuccio protettivo, Fig.22/1.
3) Inserire la chiave e ruotarla di 90°, Fig.22/2.
4) Sollevare la leva di manovra, Fig.22/3.
5) Per sbloccare l’operatore ruotare di 180° la leva di manovra nella direzione della freccia presente sul sistema di sblocco, Fig.22/
4.
6) Effettuare manualmente la manovra di apertura o di chiusura dell’anta.
Nota bene: Per mantenere l’operatore in funzionamento manuale è assolutamente necessario lasciare il dispositivo di sblocco
nella posizione attuale e l’impianto disalimentato.
6.1. Ripristino del funzionamento normale
Per ripristinare le condizioni di funzionamento normale agire come di seguito:
1) Ruotare il sistema di sblocco di 180° nella direzione opposta a quella indicata dalla freccia.
2) Ruotare di 90° la chiave di sblocco ed estrarla.
3) Richiudere la leva di comando ed il coperchietto di protezione.
4) Alimentare l’impianto ed eseguire alcune manovre per verificare il corretto ripristino di tutte le funzioni dell’automazione.
Fig. 22
