ITALIANO
7

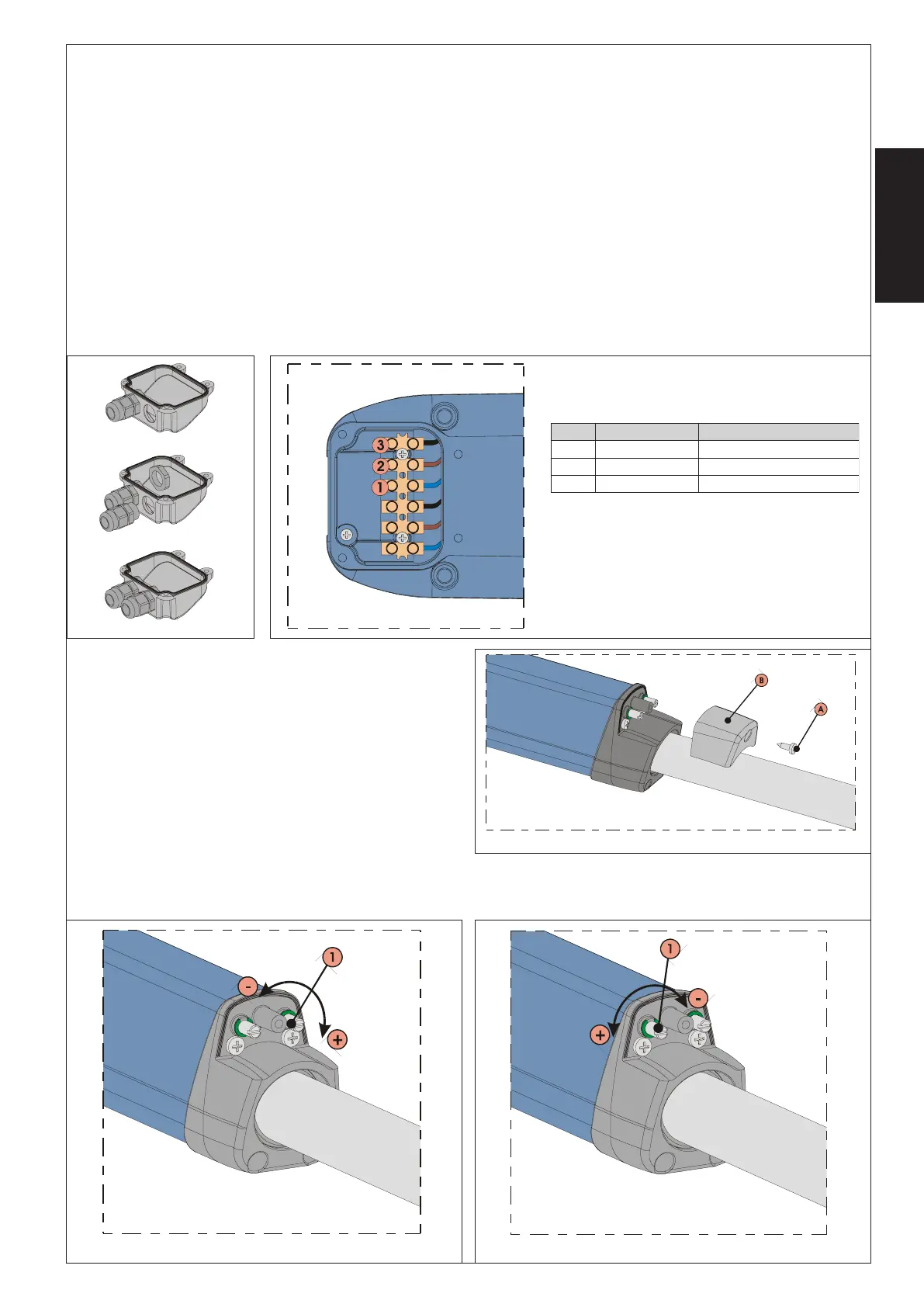

4.6. Finecorsa
I modelli “LS” dispongono di finecorsa sia in apertura che in chiusura, richiedono quindi l’utilizzo di una apparecchiatura elettroni-
ca in grado di gestire questi ingressi.
Nota bene: I finecorsa intervengono per i primi ed ultimi 30 mm della corsa. È quindi necessario che l’operatore, durante la fase
di apertura, utilizzi tutta la corsa a disposizione. Corse minori possono limitare od annullare completamente il campo di regolazione
dei finecorsa.
4.6.1. Cablaggio dei finecorsa
Il cablaggio dei finecorsa viene realizzato nella stessa morsettiera dove è stato eseguito il cablaggio del motore. Per eseguire il
cablaggio dei finecorsa procedere come segue:
1) Aprire anche il secondo foro prefatturato sul coperchietto, Fig.17.
2) Montare il passacavo in dotazione, Fig.17.
3) Infilare il cavo e collegarlo ai morsetti rispettando i colori specificati nella tabella di Fig.18.
4) Chiudere il coperchio con le quattro viti in dotazione.
Note bene:
• Per il collegamento dei finecorsa utilizzare cavo per posa mobile da esterno con conduttori di sezione 0.5 mm
2
.
• Durante il cablaggio fare attenzione ai colori dei fili come specificato nella tabella in Fig.18.
4.6.2. Regolazione dei finecorsa
Per eseguire la regolazione dei finecorsa procedere come segue:
1) Svitare la vite di fissaggio superiore, Fig.19 rif.A, e sfilare il coper-
chietto, Fig.19 rif.B.
2) Per regolare il finecorsa di chiusura FCC agire sulla vite di
regolazione, Fig.20 rif.1, ruotandola in senso orario per aumen-
tare la corsa dello stelo e, viceversa, in senso antiorario per
ridurla.
3) Per regolare il finecorsa di apertura FCA agire sulla vite di rego-
lazione, Fig.21 rif.1, ruotandola in senso antiorario per aumen-
tare la corsa dello stelo e, viceversa, in senso orario per ridurla.
4) Eseguire un paio di cicli di prova per verificare il corretto posi-
zionamento del finecorsa. Qualora fosse necessario regolare
nuovamente i finecorsa ripetendo dal punto 2.
5) Riposizionare coperchietto, Fig.19 rif.B, e serrare nuovamente la vite di fissaggio, Fig.19 rif.A.
.SOP EROLOC ENOIZIRCSED
1 ulBenumoC
2 enorraM)CCF(arusuihcidasroceniF
3 oreN)ACF(arutrepaidasroceniF
Fig. 17
Fig. 18
Fig. 19
Fig. 20
Fig. 21
