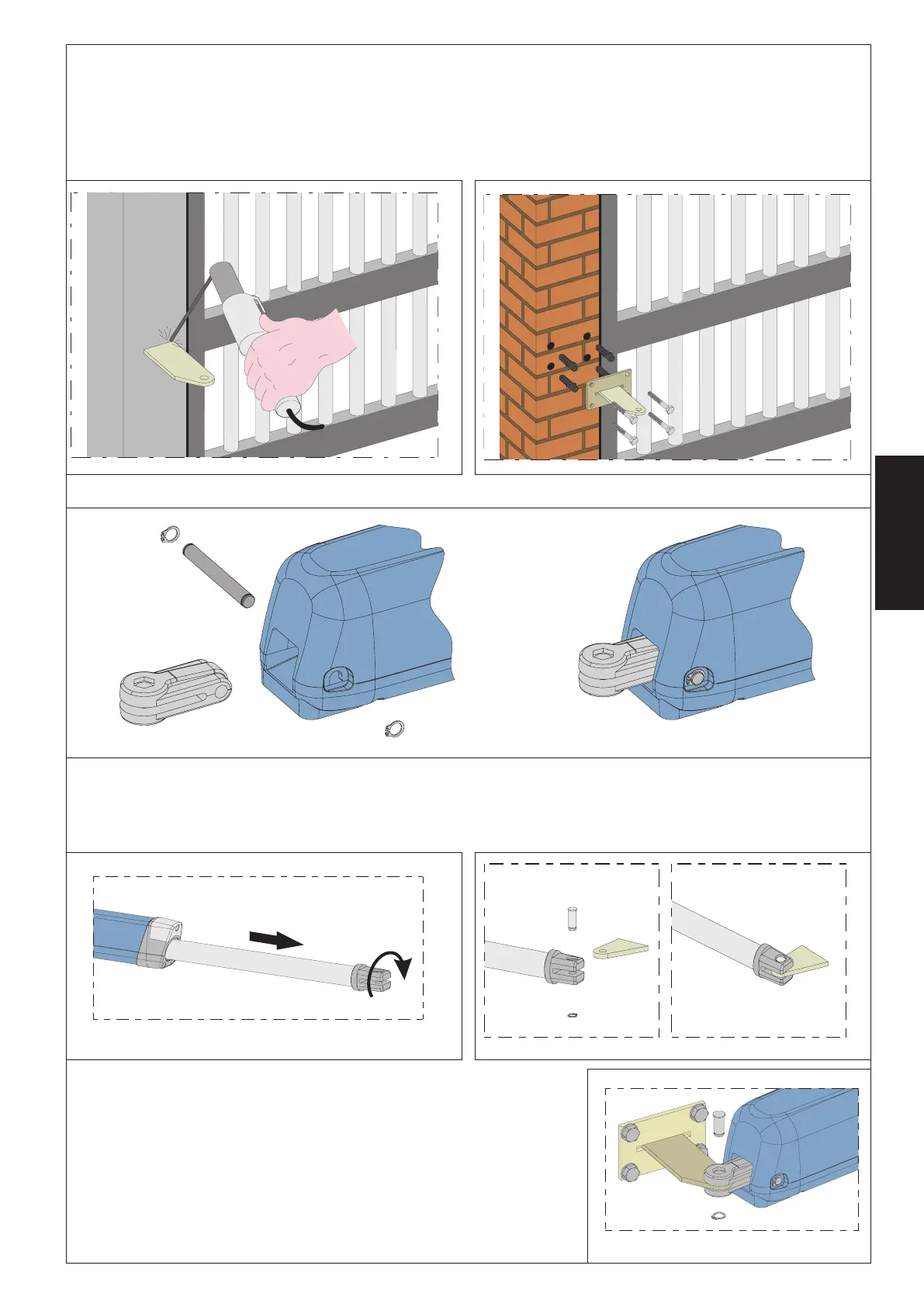

4.4. Installation des opérateurs
1) Fixer la patte postérieure dans la position déterminée précédemment. Si le pilier est en fer, souder minutieusement la patte
directement sur le pilier (Fig.6). Si le pilier est en maçonnerie, utiliser la plaque spécifique (en option) pour la fixation à visser (Fig.7)
en utilisant des systèmes de fixation adéquats. Souder ensuite minutieusement la patte sur la plaque.
Durant les opérations de fixation, vérifier avec un niveau à bulle que la patte est parfaitement horizontale.
2) Assembler la patte d’attache postérieure à l’opérateur d’après la Fig.8.
3) Prédisposer l’opérateur pour le fonctionnement manuel (voir par.6 )
4) Extraire complètement la tige jusqu’à la butée, fig.9 réf.1.
5) Bloquer de nouveau l’opérateur (voir par.6.1 )
6) Tourner d’un demi-tour / un tour complet la tige en sens horaire, Fig.9 réf.2
7) Assembler la patte antérieure d’après la Fig.10.
8) Fixer l’opérateur à la patte postérieure avec les axes fournis d’après la Fig.11.
Fig. 8
Fig. 9
Fig. 10
Fig. 11
Fig. 6
Fig. 7
