FRANÇAIS
24
Pour les opérateurs homologués CSA-UL il est obligatoire, afin de maintenir
l’homologation, de positionner le condensateur fixé de façon stable à l’intérieur d’un
boîtier homologué CSA-UL.

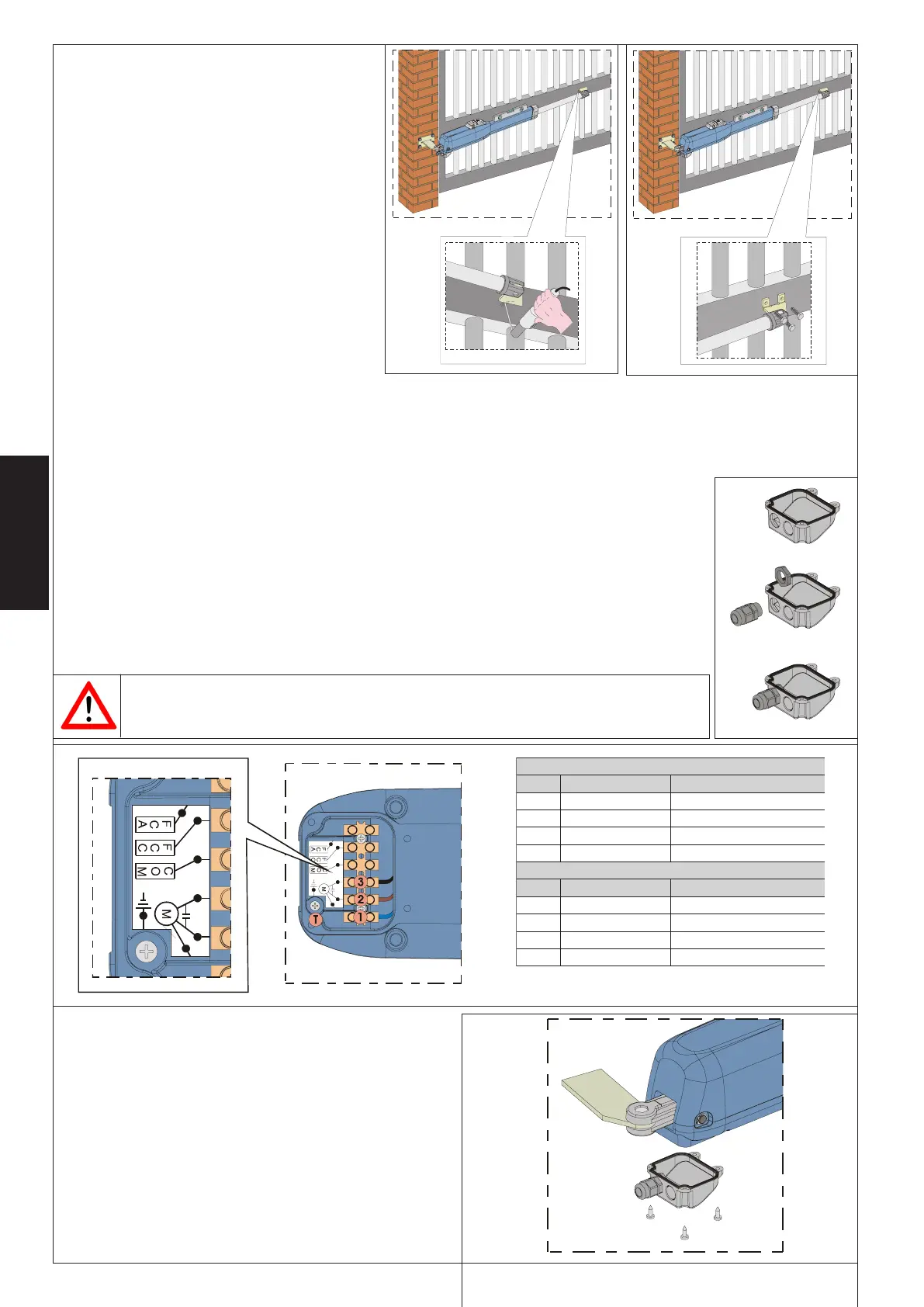

9) Fermer le vantail et, en maintenant l’opérateur
parfaitement horizontal, déterminer le point de
fixation de la patte antérieure (Fig.12).
10) Fixer provisoirement la patte antérieure avec
deux points de soudure (Fig.12).
Nota bene: si la structure du portail ne permet pas
une fixation solide de la patte, intervenir sur la
structure du portail en réalisant une base d’appui
solide.
11) Débloquer l’opérateur (voir par. 6) et vérifier
manuellement que le portail est libre de s’ouvrir
complètement en s’arrêtant sur les arrêts
mécaniques de fin de course et que le mouvement
du vantail est régulier et sans frottements.
12) Effectuer les interventions correctives nécessaires
et recommencer à partir du point 8.
13) Désassembler momentanément l’opérateur de
la patte antérieure et souder définitivement la
patte.
Si la structure du vantail ne permet pas de souder la
patte, on peut utiliser la patte spécifique à visser (option), en utilisant les systèmes de fixation adéquats (Fig.13). Ensuite, agir en
suivant les indications concernant la patte à souder.
Nota bene: on recommande de graisser tous les axes de fixation des pattes d’attache.
4.5. Câblage de l’opérateur
Dans la partie inférieure de l’opérateur se trouve un bornier; pcua la connexion du moteur, des fins de
course éventuels et pour la mise à la terre de l’opérateur (Fig.14 réf.A).
ATTENTION: Pour le raccordement du moteur, utiliser le câble fourni pour la partie mobile ou un câble pour
la pose mobile à l’extérieur.
Pour le câblage du moteur, agir comme suit:
1) Libérer un des deux trous pré-cassés sur le couvercle fourni, Fig.14; dans le cas des opérateurs doté de fins
de course, libérer les deux trous.
2) Monter le serre-câble fourni.
3) Réaliser les connexions du moteur et de la mise à la terre en se reportant à la Fig.15 et au tableau.
4) Fermer le couvercle avec les quatre vis fournies, voir Fig.17.
)~V511(~V032LARTSIM
.SOP RUELUOC NOITPIRCSED
1 )cnalB(uelBnummoC
2 )eguoR(norraM1esahP
3 )rioN(rioN2esahP
T )treV(treV/enuaJerretalàesiM
cdV42LARTSIM
.SOP RUELUOC NOITPIRCSED
1 uelB1esahP
2 ésilitunoN/
3 norraM2esahP
T ésilitunoN/
Fig. 12 Fig. 13
Fig. 15
Fig. 16
