DEUTSCH
42
Bei Antrieben mit Zulassung nach CSA-UL muss der Kondensator zur Beibehaltung der
Zulassung stabil in einem nach CSA-UL zugelassenen Gehäuse positioniert werden.

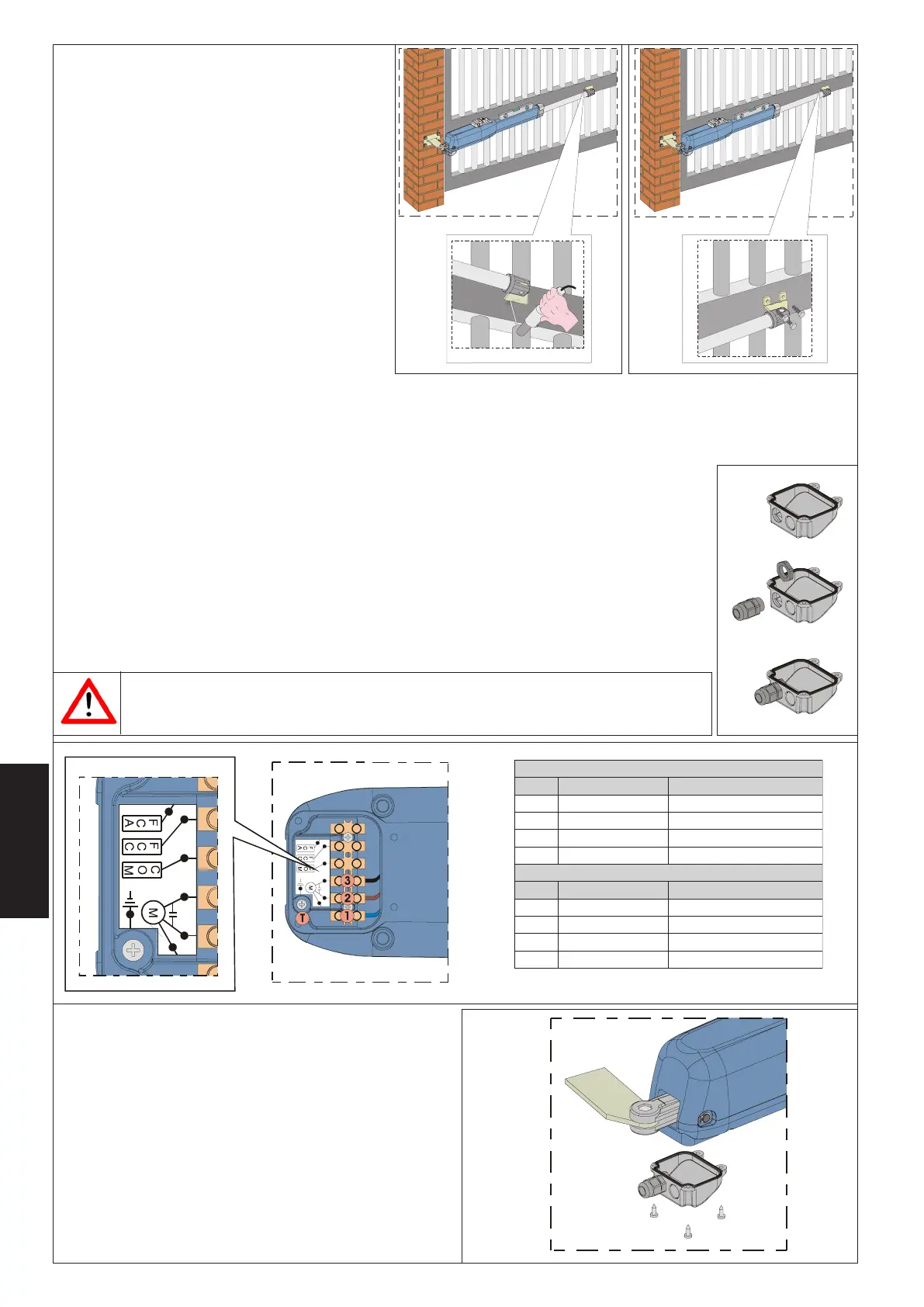

9) Den Flügel schließen und dabei den Antrieb perfekt
waagrecht halten und den Befestigungspunkt des
vorderen Bügels bestimmen (Abb. 12).
10) Den vorderen Bügel provisorisch mit Hilfe von zwei
Schweißpunkten befestigen (Abb. 12).
Anmerkung: Wenn der Aufbau des Tors eine solide
Befestigung des Bügels nicht ermöglicht, müssen
Arbeiten an der Struktur vorgenommen und eine
solide Auflagefläche geschaffen werden.
11) Den Antrieb entriegeln (siehe Abschnitt 6) und mit
der Hand sicherstellen, dass das Tor sich vollkommen
frei öffnen kann und an den mechanischen
Anschlägen zum Stillstand kommt und dass die
Bewegung des Flügels regelmäßig und reibungslos
erfolgt.
12) Die erforderlichen Korrekturarbeiten ausführen und
dann die Schritte ab Punkt 8 wiederholen.
13) Den Antrieb kurzzeitig aus dem vorderen Bügel
befreien und den Bügel endgültig festschweißen.
Falls die Struktur des Flügels das Anschweißen des Bügels
nicht erlaubt, kann der entsprechende anzuschraubende Bügel (Extra) mit geeigneten Befestigungssystemen (Abb. 13) verwendet
werden. Dann sind die Anweisungen für den anzuschweißenden Bügel zu befolgen.
Anmerkung: Alle Befestigungsstifte der Anschlüsse sollten eingefettet werden
4.5. Verkabelung des Antriebs
Am unteren Teil des Antriebs befindet sich eine Klemmenleiste für den Anschluss des Motors, der eventuellen
Endschalter und die Erdung des Antriebs.
ACHTUNG: Für den Anschluss des Motors muss das im Lieferumfang enthaltene Kabel für das bewegliche
Teilstück oder alternativ ein Kabel für die bewegliche Verlegung von außen verwendet werden.
Für die Verkabelung des Motors sind folgende Schritte auszuführen:
1) Eine der beiden vorperforierten Öffnungen auf dem mitgelieferten Deckel durchbrechen, Abb. 14. Bei
Antrieben mit Endschalter müssen beide Öffnungen durchbrochen werden.
2) Die im Lieferumfang enthaltene Kabelverschraubung montieren.
3) Die Anschlüsse des Motors und der Erdung unter Bezugnahme auf die Abb. 15 und die Tabelle ausführen.
4) Den Deckel mit den vier mitgelieferten Schrauben verschließen,
Abb. 16.
)~V511(~V032LARTSIM
.SOP EBRAF GNUBIERHCSEB
1 )ßieW(ualBtkatnoklemmaS
2 )toR(nuarB1esahP
3 )zrawhcS(zrawhcS2esahP
T )nürG(nürG/bleGgnudrE
cdV42LARTSIM
.SOP EBRAF GNUBIERHCSEB
1 ualB1esahP
2 tednewrevthciN/
3 nuarB2esahP
T tednewrevthciN/
Abb. 14
Abb. 15
Abb. 12 Abb. 13
Abb. 16
