DEUTSCH
43
4.6. Endschalter
Die Modelle „LS” verfügen über Endschalter sowohl beim Öffnen als auch beim Schließen und erfordern somit den Einsatz eines
elektronischen Steuergeräts zur Steuerung dieser Eingänge.
Anmerkung: Die Endschalter lösen auf den ersten und letzten 30 mm des Hubs aus. Der Antrieb muss daher in der Öffnungsphase
den gesamten zur Verfügung stehenden Hubweg nutzen. Geringere Hubwege können den Einstellbereich der Endschalter
einschränken oder vollständig aufheben.
4.6.1. Verkabelung der Endschalter
Die Verkabelung der Endschalter wird auf derselben Klemmenleiste vorgenommen, auf der die Verkabelung des Motors ausgeführt
wurde. Für die Verkabelung der Endschalter sind die nachfolgenden Schritte auszuführen:

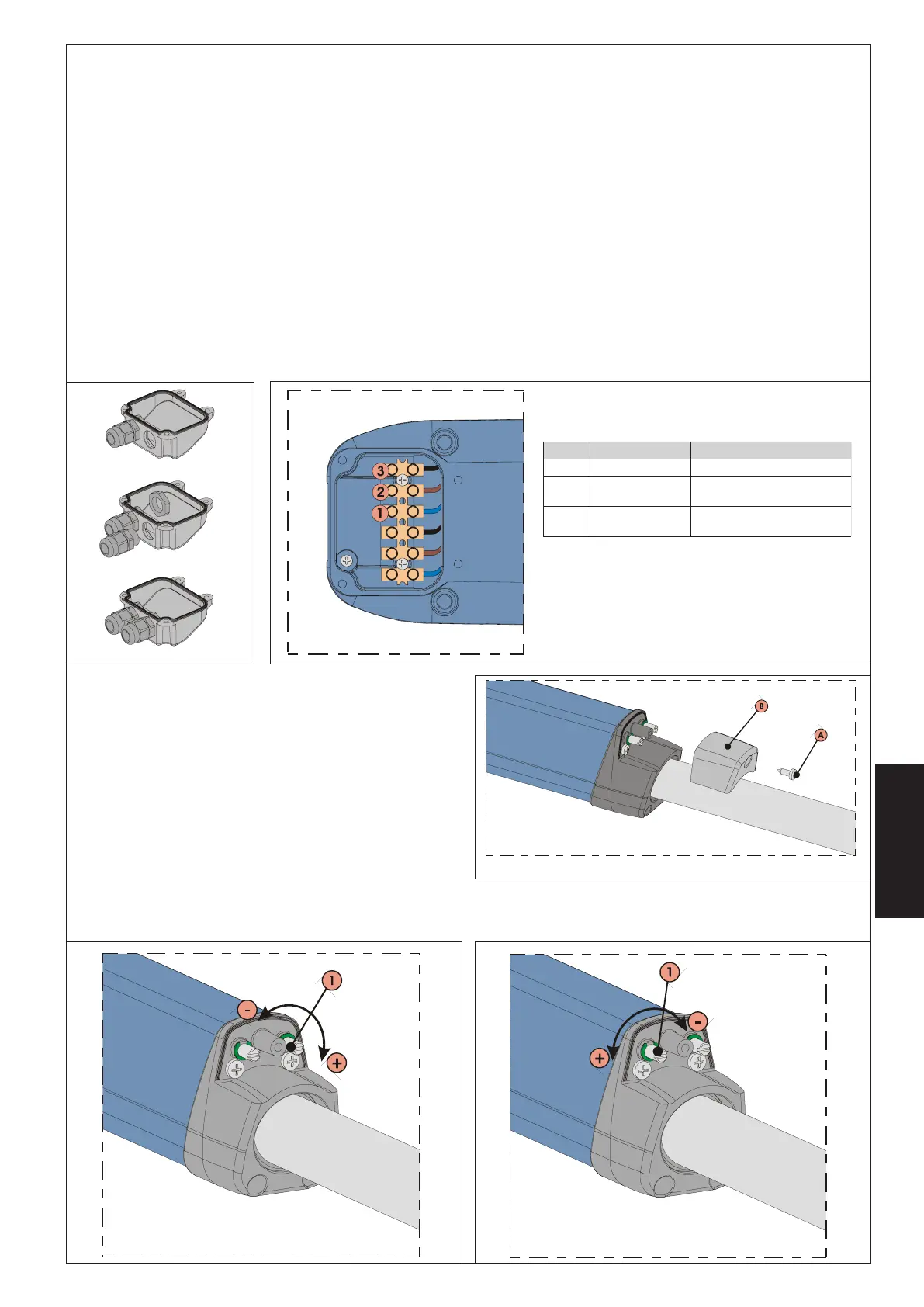

1) Auch die zweite vorperforierte Öffnung auf dem Deckel durchbrechen, Abb. 17.
2) Die mitgelieferte Kabelführung montieren, Abb. 17
3) Das Kabel einziehen und an die Klemmen anschließen, wobei die in der Tabelle Abb. 18 angegebenen Farben zu beachten
sind.
4) Den Deckel mit den vier mitgelieferten Schrauben verschließen.
Anmerkung:
• Für den Anschluss der Endschalter ein Kabel für mobile Verlegung von außen mit Leitern mit Querschnitt 0.5 mm
2
verwenden.
• Bei der Verkabelung auf die Farben der Drähte laut Angaben in der Tabelle Abb. 18 achten.
4.6.2. Einstellung der Endschalter
Für die Einstellung der Endschalter sind die nachfolgenden Schritte
vorzunehmen:
1) Die obere Befestigungsschraube lösen, Abb.19 Bez.A, und den
Deckel entfernen, Abb.19 Bez.B.
2) Die Einstellung des Endschalters beim Schließen FCC erfolgt
durch die Einstellschraube, Abb.20 Bez.1: im Uhrzeigersinn
drehen, um den Hub des Schafts zu erhöhen, im
Gegenuhrzeigersinn, um den Hub zu verringern.
3) Die Einstellung des Enschalters beim Öffnen FCA erfolgt durch
die Einstellschraube, Abb.21 Bez.1: im Gegenuhrzeigersinn
drehen, um den Hub des Schafts zu erhöhen, im Uhrzeigersinn,
um den Hub zu verringern.
4) Ein paar Probezyklen ausführen, um die korrekte Positionierung
der Endschalter zu überprüfen. Solle die Notwendigkeit bestehen, die Endschalter erneut einzustellen, sind die Vorgänge ab
Punkt 2 zu wiederholen.
5) Den Deckel erneut positionieren, Abb.19 Bez.B, und die Befestigungsschraube festziehen, Abb.19 Bez.A.
.SOP EBRAF GNUBIERHCSEB
1 ualBtkatnoklemmaS
2 nuarB
neßeilhcSmiebretlahcsdnE
)CCF(
3 zrawhcS
nenffÖmiebretlahcsdnE
)ACF(
Abb. 17
Abb. 18
Abb. 19
Abb. 20
Abb. 21
