P.22
P.23

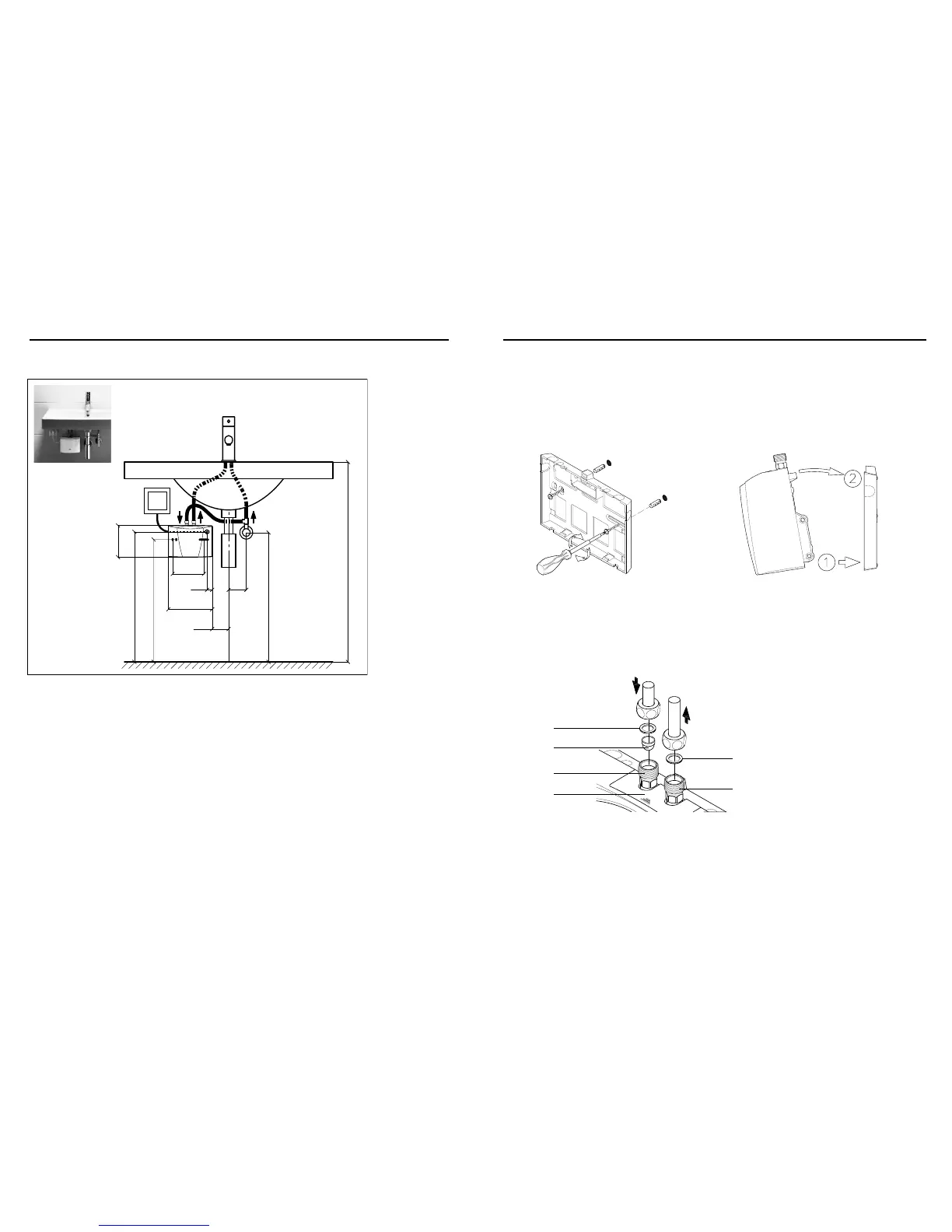

使用加壓熱水器專用水龍頭的非排氣安裝方式 (封閉出水管線)（單位：毫米）。
3.2 安裝步驟說明
熱水器必須安裝在不結霜的室內緊鄰出水口處。唯安裝時使用Clage之原裝配件方可確保熱水器順利操作。
安裝時必須遵守下列事項：
- 按照DIN VDE 0100、EN 806及當地有關之電線安裝條例、安全標準、電力供應商或水務署之安全條例進
行安裝。
- 必須注意銘牌上的技術規格。
- 確認已拆下所有配件的包裝材料。
- 請務必將熱水器安裝在容易操作的位置。並且必須安裝外接止水閥。
- 連接水管前，請以清水將水管徹底沖洗乾淨。
- 水壓介於0.2到0.4MPa(2-4bar)之間的操作效能最佳。熱水器承受力不可超過1MPa(10bar)。
- 本熱水器無需使用止逆閥也可正常運作。如安裝時需使用止逆閥，必須將其安裝在即熱式電熱水器後方
的熱水出水管線中。
- 來水電阻必須符合最低要求。最低來水電阻可從供水公司查詢。
3.3 連接水管
1.安裝熱水器時，供水接頭必須垂直朝上或朝下，直接連接瓷盤水龍頭。
2.使用螺絲和尺寸適中的壁塞固定掛接背板。
3.將熱水器置於掛接背板上，再將其卡入定位。熱水器必須正確裝妥於掛接背板，否則不可操作。
a.密封墊
b.濾網
c.冷水接管 (入水)
d.熱水接管 (出水)
e.銘牌外蓋
6.避免水管等零件對熱水器施加負重壓力。
7.安裝完畢後，開啟熱水水龍頭，仔細檢查所有連接處是否有滲漏情形。
8.建議安裝一個合適的噴水調節器，如有需要可替換現有老舊的調節器。
安裝掛接背板
4.連接水管前，請以清水將水管徹底沖洗乾淨。
5.連接水龍頭：冷水入水管 (藍色) 和熱水出水管 (紅色) 均標示於銘牌上 (銘牌位於外蓋下方)。
3. 安裝說明
3.1.2使用加壓熱水器專用水龍頭的非排氣安裝方式 (封閉出水管線)
接駁喉咀G ½”
接駁喉咀離地約550毫米
盆的頂部邊緣約850毫米
133
22 75
186
≧70
電源接駁位
電源線進口約553毫米
135
掛牆孔離地約520毫米
a
a
d
b
c
e
3. 安裝說明
