German pool HTB-916 - Installation Instructions; Ceiling Mounting: Prepare Opening

P.4

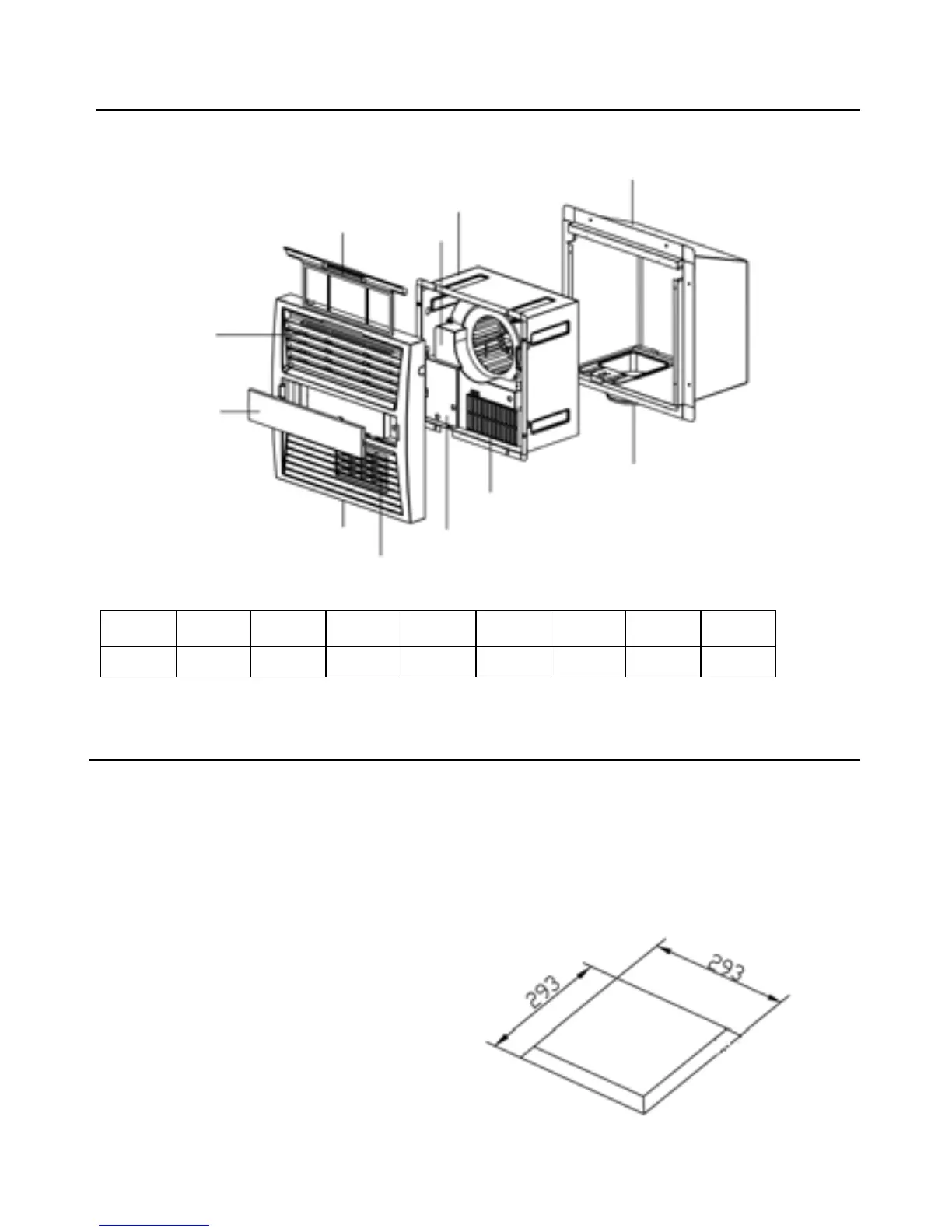

產品結構
機身
裝箱明細及配件
安裝本體前，可能要進行電源的連接工程。當提供的電源線不夠長時，請先將機體從防水箱中取
出，完成電源連接作業。
天花式安裝
1.天花板開孔
在浴室天花板上開口，基本安裝的
開口尺寸：293x293mm。（見圖1）
產品規格及設計如有變更，恕不另行通知，最新版本請瀏覽www.germanpool.com。
安裝說明
(圖1)
主機
1
防水箱
1
圓風格柵
1
風管
(1.5m)
1
遙控器
(連座)
1
抱箍
2
電源線-防水
箱外計
(1.5m)
1
附件
1
說明書
1
面罩卡塊
面罩
濾網
機體
PTC陶瓷發熱
防水箱
出風咀
負離子
手擺出風格柵
電源板蓋
入風口
