German pool HTB-916 - Ceiling Mounting: Duct to Outdoors; Window Mounting: Opening Dimensions

P.7
安裝說明
4.安裝出風咀
固定好防水箱之後，將出風咀用兩顆螺絲固定在防水箱開孔處。（見圖5）
5.安裝機體
將機體對準出風咀插入防水箱之中，然後自攻螺釘再將機體固定在防水箱上。
6.安裝面罩
用螺釘將面罩固定在機體上，最後卡入面罩卡塊。
7.固定風管
將風管插入防水箱的出風咀處，用抱箍或捆紮帶固定，風管末端延展至戶外。如有需要，另一
端可用抱箍或者捆紮帶連接在圓風格柵上。
8.固定遙控器
將遙控器座放在適當高度，根據遙控器座上的孔與牆進行配打，在牆上鑽出Φ8的孔，將Φ8塑
膠膨脹管敲入牆體上的孔洞中，再將遙控器座固定於牆上。接通電源後，按下遙控器上的各個
功能鍵，確認產品各項功能正常。
注意
遙控器不宜安裝於過於接近浴缸或淋浴設備的位置。

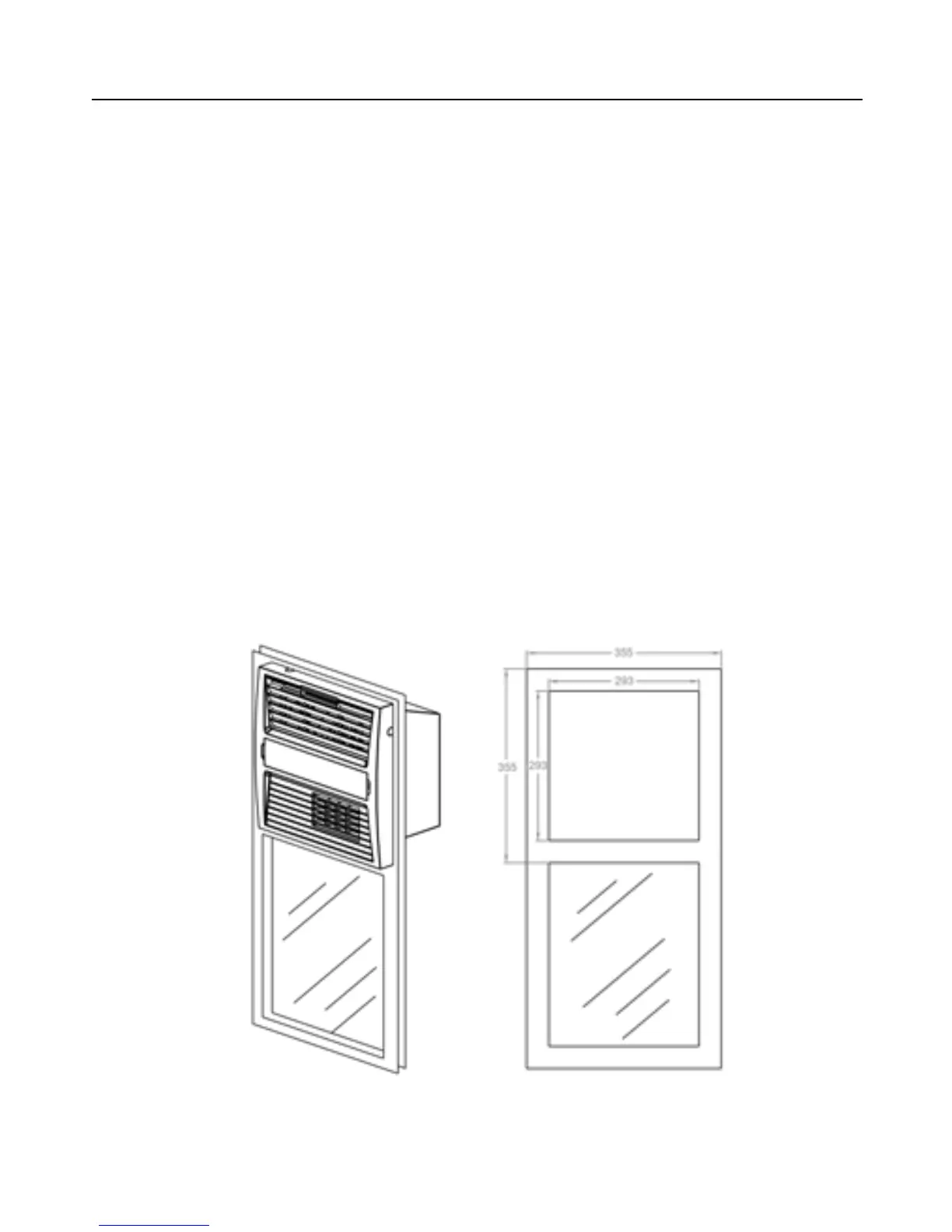

窗式安裝方式
開孔尺寸
圖中單位為毫米(mm)
