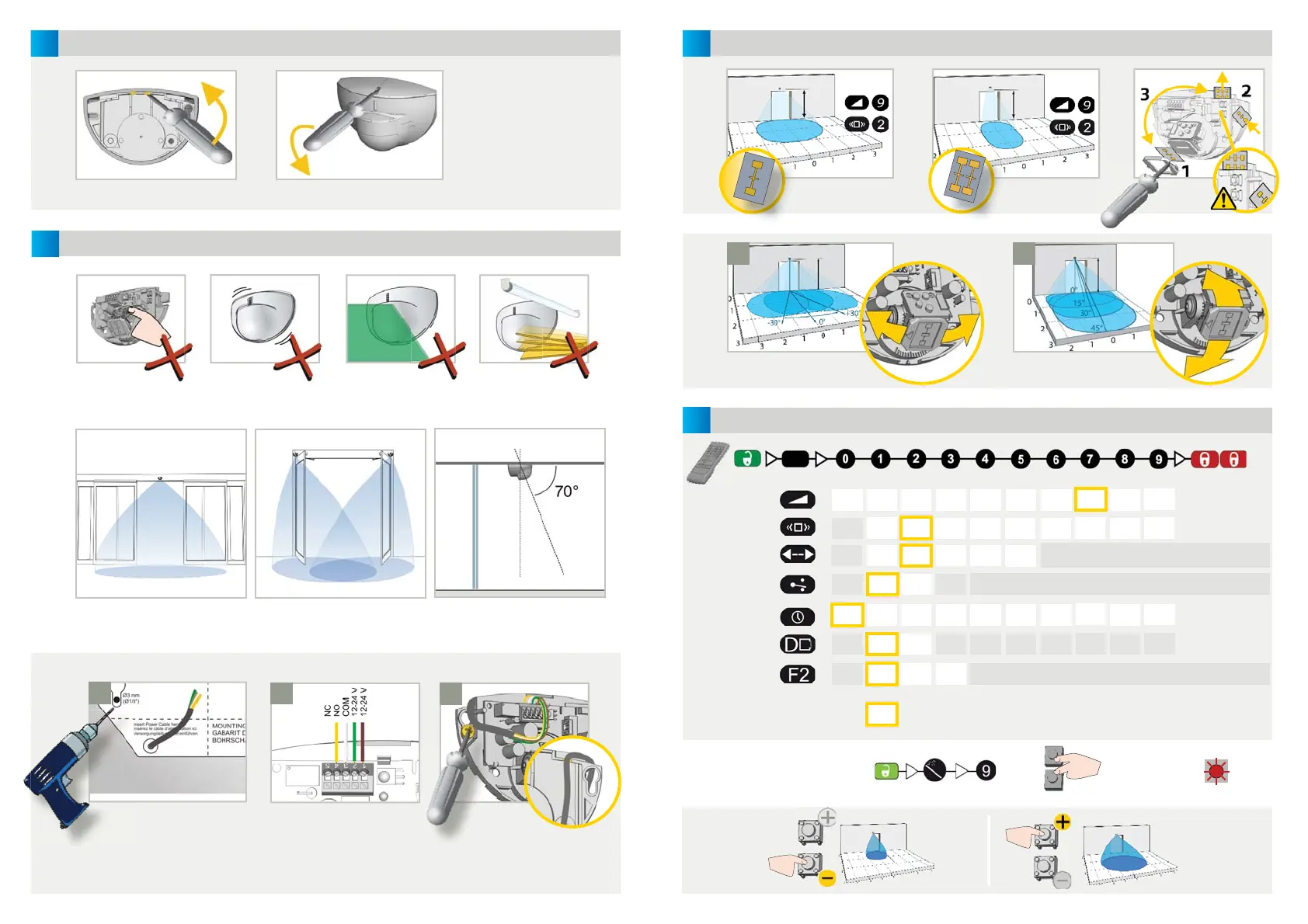

ÖFFNEN & SCHLIESSEN
MONTAGE & VERKABELUNG
Vor der Montage
Nach der Montage
TIPPS
Bohrschablone aufkleben.
1 Loch für das Kabel bohren
und durchziehen.
2 Löcher für die Schrauben
bohren.
Das Kabel wie
abgebildet
positionieren.
Den Sensor gut befestigen.
Vibrationen vermeiden.Berührung elektronischer
Bauteile vermeiden.
Drähte wie folgt verbinden:
1 - BRAUN - SPANNUNGSVERSORGUNG
2 - GRÜN - SPANNUNGSVERSORGUNG
3 - WEISS - COM
4 - GELB - NO - SCHLIESSER
5 - GELB - NC - ÖFFNER
Montage über Schiebe- oder
Karusselltüren
Deckenmontage vor der Tür (Schiebe-,
Karussell- oder Drehfl ügeltür)
Montage auf der Drehachse
(Drehfl ügeltüren)
ANWENDUNGEN
Nähe zu Neonlampen
oder sich bewegenden
Objekten vermeiden.
Den Sensor nicht
abdecken.
3
4
P
A
XXS XS S > > > > L XL XXL
1 2
>>>>>
... S,
XS, XXS
... L, XL, XXL
< 3 m > 3 m
+
MECHANISCHE EINSTELLUNGEN
EINSTELLUNGEN
(mittels Fernbedienung und/oder Drucktaster)
FELDGRÖSSE
IMMUNITÄTSFILTER
ERFASSUNGS-
MODUS
AUSGANGS-
KONFIGURATION
bi: keine Richtungserkennung; uni: Richtungserkennung zum Sensor hin
uni EM: Richtungserkennung, sogar bei Personen mit eingeschränkter
Mobilität; uni WEG: Richtungserkennung vom Sensor weg
A: Aktiv Ausgang (Öffner-Kontakt)
P: Passiv Ausgang (Schließer-Kontakt)
bi uni
uni
WEG
WERKSEINSTELLUNGEN
normal
hoch
Den seitlichen Winkel der
Antenne anpassen.
Den vertikalen Winkel der
Antenne anpassen.
ODER
AUF WERKSEINSTELLUNGEN
ZURÜCKSETZEN:
FELDGRÖSSE
niedrig
AUFHALTEZEIT
MONTAGEHÖHE
TÜRSTEUERUNG
höchster
0,5 Sek 1 Sek 2 Sek 3 Sek 4 Sek 5 Sek 6 Sek 7 Sek 8 Sek 9 Sek
4 m x 2 m
(breites Feld)
2 m x 2.5 m
(schmales Feld)
BREITEWINKEL
2,2 m
2,2 m
2,2 m2,2 m
> 2 Sekunden
uni
EM
EM &
WEG
offen = der Sensor erfasst ununterbrochen. Die LED ist an.
geschlossen = der Sensor ist in Wartestellung und erfasst nicht. Die LED ist aus.
auto offen
ge-
schlossen
