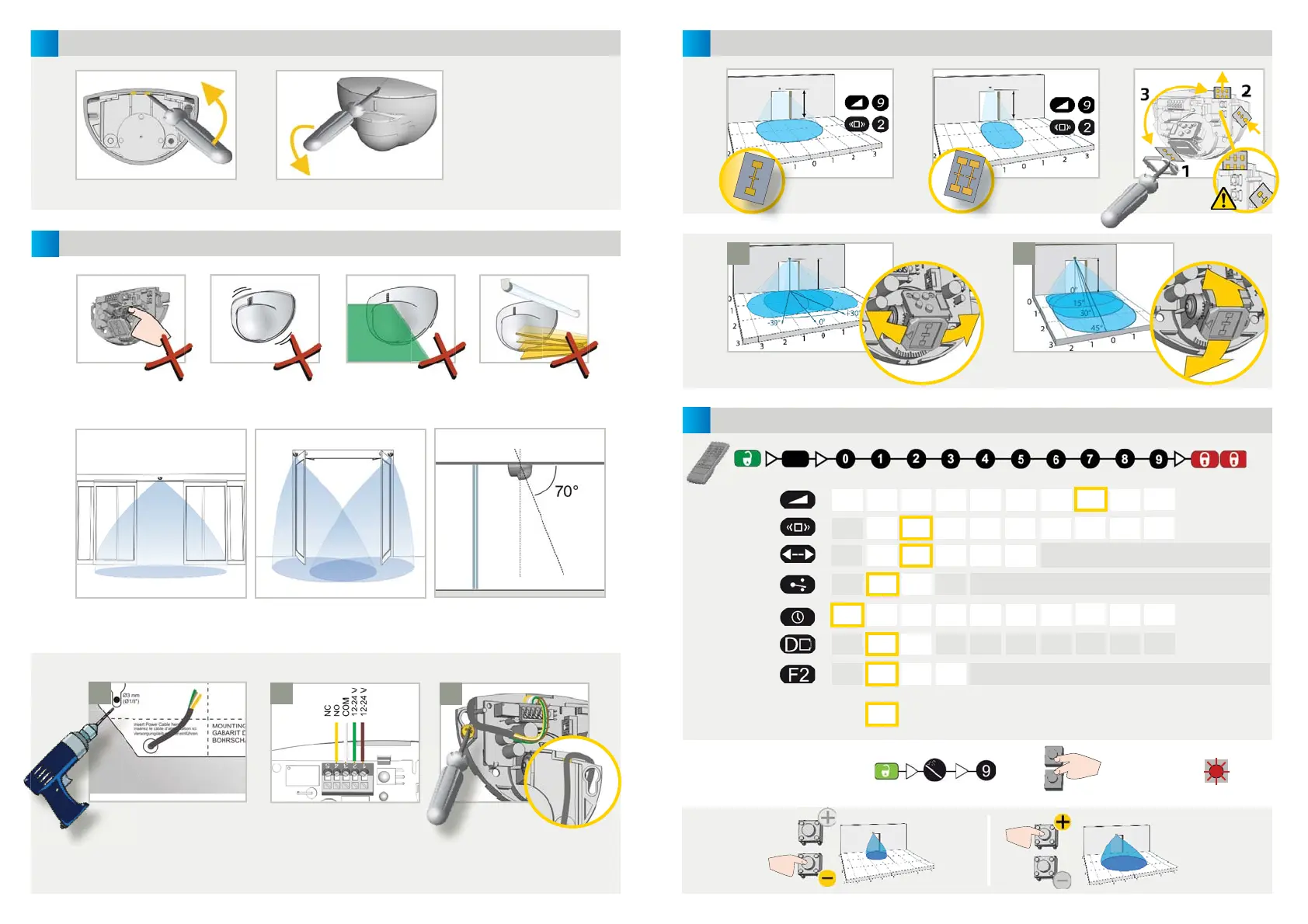

OUVERTURE & FERMETURE DU CAPOT
MONTAGE & CABLAGE
Avant montage Après montage
CONSEILS
Apposez le gabarit de montage.
Forez 1 trou pour le câble et
passez-le au travers.
Forez 2 trous pour les vis.
Positionnez le
câble comme indiqué.
Fixez fermement le
détecteur.
Evitez la proximité des
lampes à néon ou des objets
susceptibles de bouger.
Ne couvrez pas le
détecteur.
Evitez les vibrations.Ne touchez pas les
parties électroniques.
APPLICATIONS
Connectez les fi ls selon:
1 - BRUN - ALIMENTATION
2 - VERT - ALIMENTATION
3 - BLANC - COM
4 - JAUNE - NO
5 - JAUNE - NC/NF
Montage mural au dessus de portes
coulissantes ou tournantes
Montage au plafond en face de
portes coulissantes, tournantes ou
battantes
Montage au dessus des axes de
portes battantes
ou
3
4
P
A
XXS XS S > > > > L XL XXL
1 2
>>>>>
... S,
XS, XXS
... L, XL, XXL
< 3 m > 3 m
+
AJUSTEMENTS MECANIQUES
REGLAGES
(par télécommande ou boutons-poussoirs)
TAILLE DU CHAMP
TAILLE DU CHAMP
FILTRE D’IMMUNITÉ
MODE DE
DÉTECTION
CONFIGURATION
DE SORTIE
bi uni
uni
PMR
VALEURS USINE
normal
haut
Ajustez l’angle latéral de
l’antenne.
Ajustez l’angle vertical de
l’antenne.
OU
RESTAURER LES VALEURS USINE:
bi = détection dans les 2 sens, uni = détection vers le détecteur
uni PMR = détection vers le détecteur, aussi de personnes
à mobilité réduite; uni INV = détection inversée
A = sortie active (contact NO)
P = sortie passive (contact NF)
4 m x 2 m (large)
2 m x 2,5 m (étroit)
LARGEURANGLE
TEMPS DE
MAINTIEN
HAUTEUR
D’INSTALLATION
CONTRÔLE
DE PORTE
> 2 secondes
bas
uni
INV
PMR &
INV
0,5 s 1 s 2 s 3 s 4 s 5 s 6 s 7 s 8 s 9 s
auto
ouvert fermé
ouvert = le détecteur détecte continuellement. La LED reste allumée.
fermé = le détecteur est en veille et ne détecte plus. La LED reste éteinte.
le plus
haut
2,2 m
2,2 m
