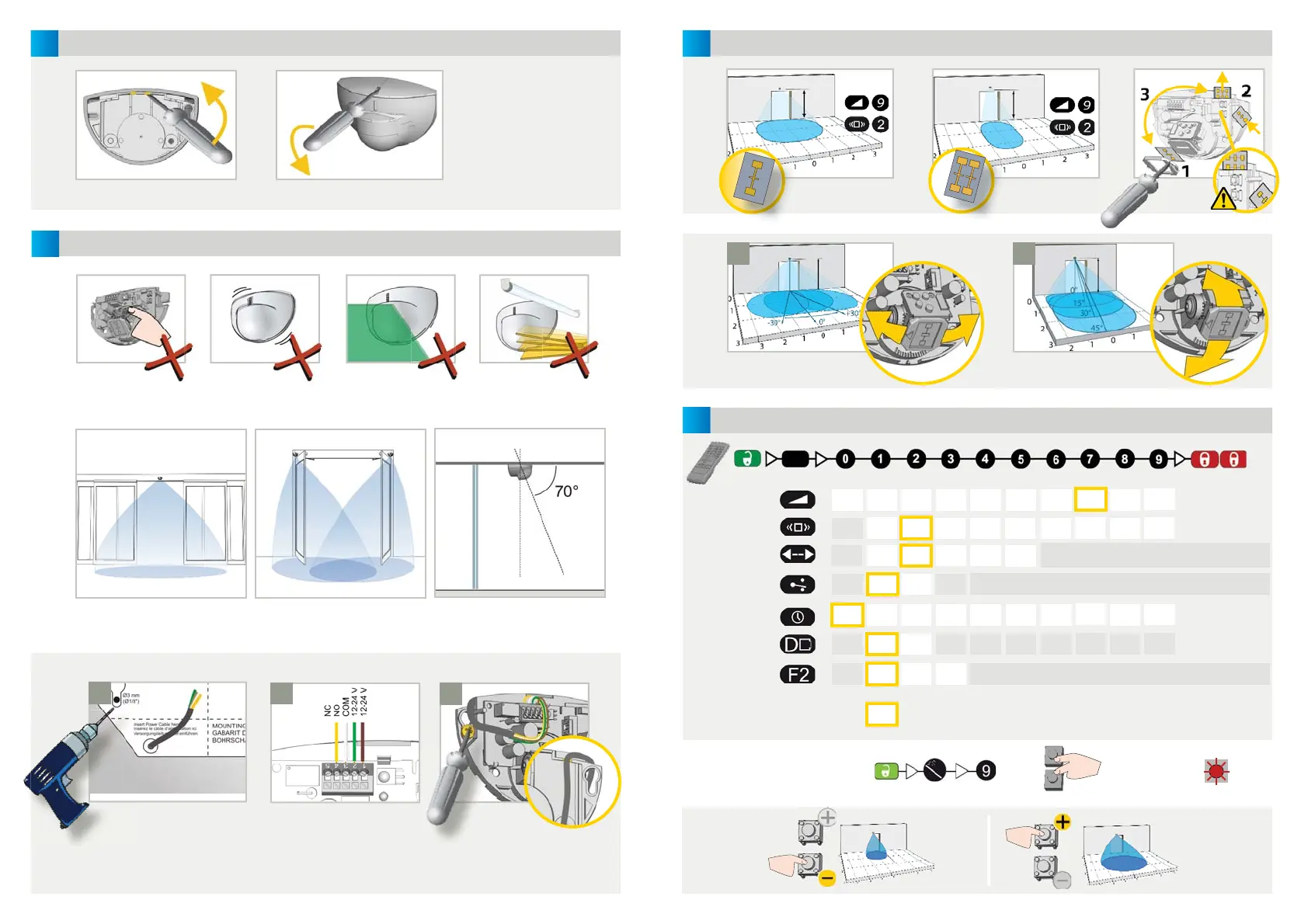

APERTURA & CHIUSURA
MONTAGGIO & CABLAGGIO
Prima del fi ssaggio
Dopo il fi ssaggio
CONSIGLI
Evitate d’installare il
rilevatore in prossimità
di lampade al neon o ad
oggetti in movimento.
Non coprite il rilevatore.
Posizionate la sagoma di
montaggio.
Forate 1 buco e inserite il cavo.
Forate 2 buchi per le viti.
Posizionate il
cavo come indicato.
Fissate saldamente il
rilevatore.
Evitate le vibrazioni.Non toccate le parti
elettroniche.
APPLICAZIONI
Collegate i cavi cosi:
1 - MARRONE - ALIMENTAZIONE
2 - VERDE - ALIMENTAZIONE
3 - BIANCO - COM
4 - GIALLO - NO
5 - GIALLO - NC
Installazione a parete su porte
scorrevoli o girevoli
Installazione a soffi tto di fronte alla
porta (scorrevole, girevolo o battente)
Installazione sull’asse della porta (a
battente)
3
4
P
A
XXS XS S > > > > L XL XXL
1 2
>>>>>
... S,
XS, XXS
... L, XL, XXL
< 3 m > 3 m
+
CAMPO DI RILEVAZIONE
REGOLAZIONI
(con i pulsanti e/o con il telecomando)
DIMENSIONI
DIMENSIONI
FILTRO IMMUNITÀ
MODO DI
RILEVAZIONE
CONFIGURAZIONE
DELLE USCITE
bi
uni
uni
PMR
VALORI FABBRICA
normale
alto
Regolate l’angolo laterale.
Regolate l’angolo verticale.
O
RIPRISTINARE I VALORI DI FABBRICA:
A = uscita attiva (contatto NO)
P = uscita passiva (contatto NC)
4 m x 2 m (largo)
2 m x 2.5 m (stretto)
LARGHEZZAANGOLO
2,2 m
2,2 m
> 2 secondi
TEMPO DI
MANTENIMENTO
ALTEZZA DI
INSTALLAZIONE
CONTROLLO PORTA
uni
INV
PMR &
INV
auto
aperto chiuso
aperto = il rilevatore rileva di continuo. Il LED é ON.
chiuso = il rilevatore é in stand by e non rileva. Il LED é OFF.
0,5 s 1 s 2 s 3 s 4 s 5 s 6 s 7 s 8 s 9 s
basso
piú
elevato
bi = rilevazione nei due sensi, uni = rilevazione verso il rilevatore
uni PMR = rilevazione verso il rilevatore, ance di persone a mobilità
ridotta; uni INV = rilevazione invertita
