Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
BELANGRIJK:
Deze handleiding is een uitbreiding op de montagehandleiding voor de
Slimdrive SD
.
Alle maten en gegevens betreffende de montage, de plaats van de elektrische aansluitingen en de
inbedrijfstelling kunt u daar vinden.
Lees ook de in genoemde handleiding opgenomen veiligheidsvoorschriften aandachtig door. Andere dan
de hier omschreven toepassingsmogelijkheden worden aangemerkt als gebruik dat niet overeenkomstig
de bestemming is.
Toepassingsmogelijkheden
De ingebouwde sluitvolgorderegeling
Slimdrive SD-IS
controleert en bestuurt op zuiver mechanische
wijze de volgorde bij het sluiten van dubbele deuren met opdek (kenmerkend voor brandwerende deuren):
SD-automaat op beide deuren
SD-servo op beide deuren
SD-servo / automaat op de gangdeur en
TS 5000
op de standdeur (voorbeeld hieronder)
Dit systeem is bij aflevering door de fabriek bedoeld voor montage op het deurblad aan
de scharnierzijde.
De gangdeur kan zowel rechts als links geplaatst zijn. Daarmee dient bij de hierna beschreven montage
rekening te worden gehouden.
Toepassing is mogelijk bij een scharnierafstand van:
Slimdrive SD-IS / TS 5000
B3min = 1200 mmB3max = 2700 mm
Slimdrive SD-IS / Slimdrive SD
B3min = 1420 mmB3max = 2700 mm (zonder aanbouwmodule)
resp. min. vleugelbreedte met aanbouwmodule 815 tot 1400 mm (houd rekening met totale breedte!).
Functiebeschrijving
- Door het openen van de standdeur wordt een extra ventiel in de Slimdrive SD-IS van de gangdeur
afgesloten via een kabel tussen de aandrijvingen. De gangdeur “wacht”.
- Pas als de standdeur bijna gesloten is, spant de kabel zich en de hydraulische sluiting van de gangdeur
wordt vrijgegeven.

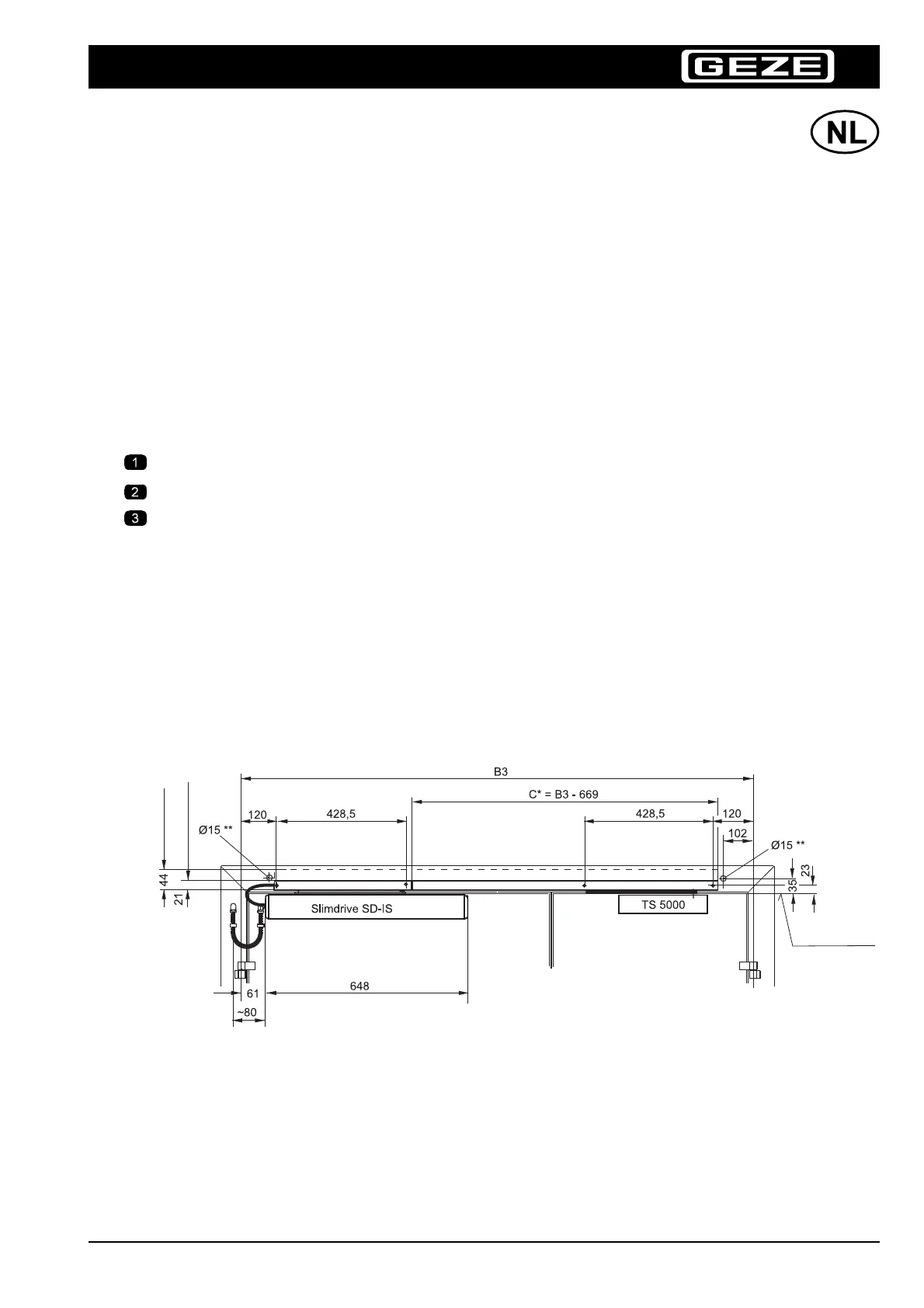

Benodigde ruimte
Afgebeeld: Slimdrive SD op de gangdeur (links), TS 5000 op de standdeur (rechts)
bovenkant
deur
E-rail
glijrail
* Maat C, zo nodig door opdrachtgever op lengte maken
** Stroomtoevoer E-glijrail
