Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65

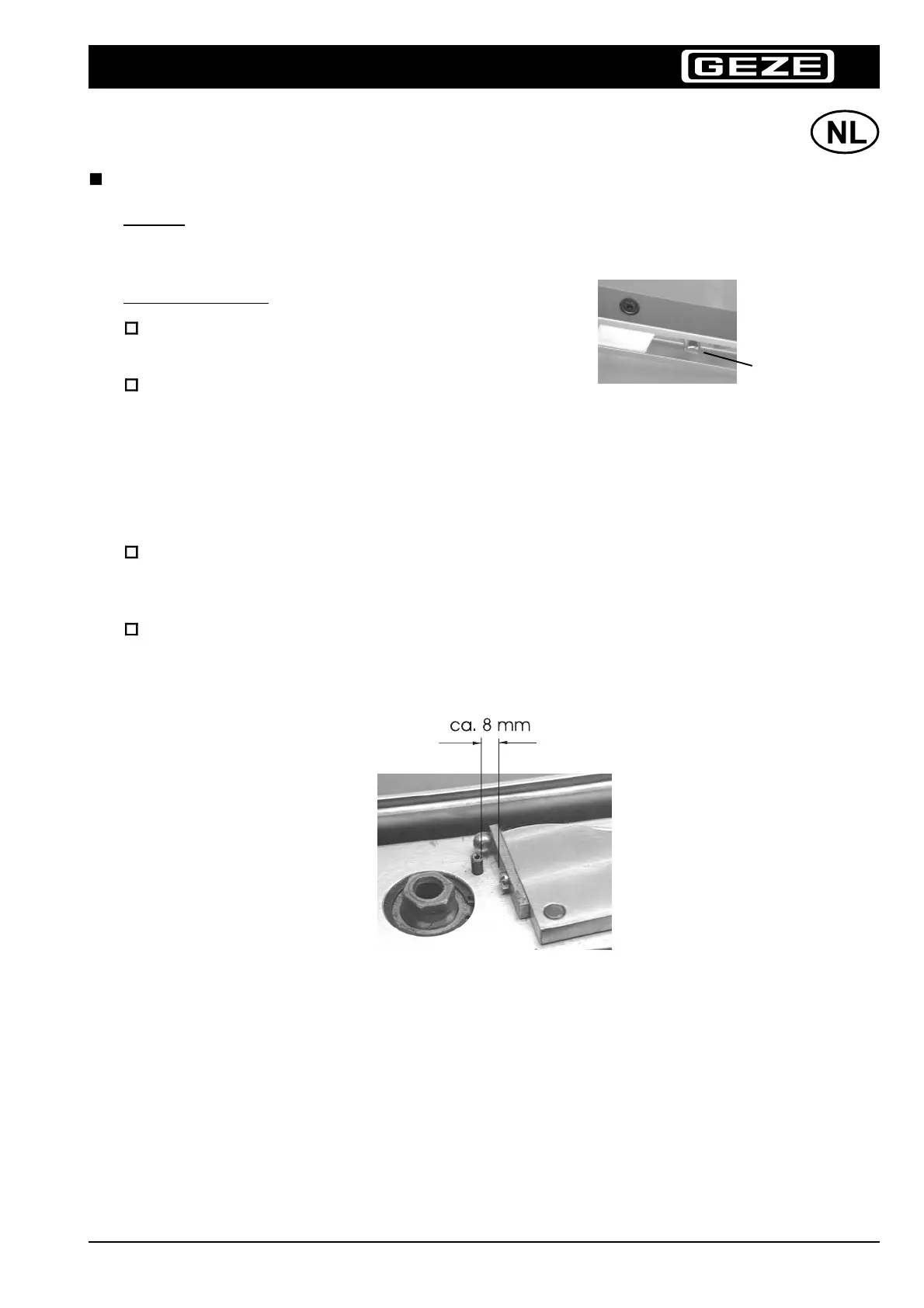

Instelling van de kabelspanning
LET OP:
De kabel moet in de basisstand, dus bij een gesloten standdeur, een bepaalde spanning
hebben.
Open de standdeur
Kabel met de hand niet te strak spannen of
vastklemmen (kabel los).
Sluit de standdeur.
De kabel moet de klephefboom op de
Slimdrive SD-IS
ca. 8 mm uit de ruststand trekken (kabel gespannen).
TT
TT
T
estenesten
estenesten
esten
Open gangdeur, open standdeur:
De kabelspanning is goed ingesteld als de klephefboom op de
Slimdrive SD-IS in de eindstand
tegen de aanslagpen aan ligt.
Gangdeur open, standdeur gesloten:
De kabelspanning moet de klephefboom in een haakse stand getrokken hebben en in
overeenstemming daarmee een afstand van ca. 8 mm tot de aanslag hebben.
bevestigingsschroef
