Integrierte Schließfolgeregelung Slimdrive SD Türblattmontage Bandseite , Datei 88340 SD_IS-T-BS_180400.p65
S
VIKTIGT:
Denna monteringsanvisning kompletterar monteringsanvisningen för
Slimdrive SD
.
Alla mått och uppgifter om montering, elektrisk anslutning och igångsättning finner du i den monteringsanvisningen.
Följ de säkerhetsföreskrifter som är angivna där. Andra än där beskrivna användningssätt betyder att anläggningen används
på ett icke föreskriftsmässigt sätt.
Användningsområde
Den integrerade dörrkoordinatorn Slimdrive SD-IS säkerställer på mekanisk väg det tidsmässiga
stängningsförloppet för par-dörrar med överfals (gäller speciellt branddörrar):
SD-automatik på båda dörrbladen
SD-servo på båda dörrbladen
SD-servo/automatik på det aktiva dörrbladet och TS 5000 på det passiva (se exempel nedan)
Den aktuella anläggningen är avsedd för dörrbladsmontage på gångjärnssidan.
Det aktiva dörrbladet kan befinna sig till höger eller vänster, vilket skall beaktas vid följande
monteringsanvisningar.
Användning är möjlig vid följande gångjärnsavstånd:
Slimdrive SD-IS / TS 5000
B3min = 1200 mm B3max = 2700 mm
Slimdrive SD-IS / Slimdrive SD
B3min = 1420 mm B3max = 2700 mm (utan påbyggnadsmodul)
eller minimal dörrbladsbredd med påbyggnadsmodul 815 till 1400 mm (beakta total bredd!)
Beskrivning av funktionen
- När det passiva dörrbladet öppnas spärras en ventil i
Slimdrive SD-IS
på det aktiva dörrbladet. Detta
sker via en vajer mellan automatikenheterna, som gör att de aktiva dörrbladet “väntar”.
- Först när det passiva dörrbladet nästan är stängt, spänns vajern och det aktiva dörrbladets hydrauliska
stängningsfunktion friges.
Infästningsutrymme

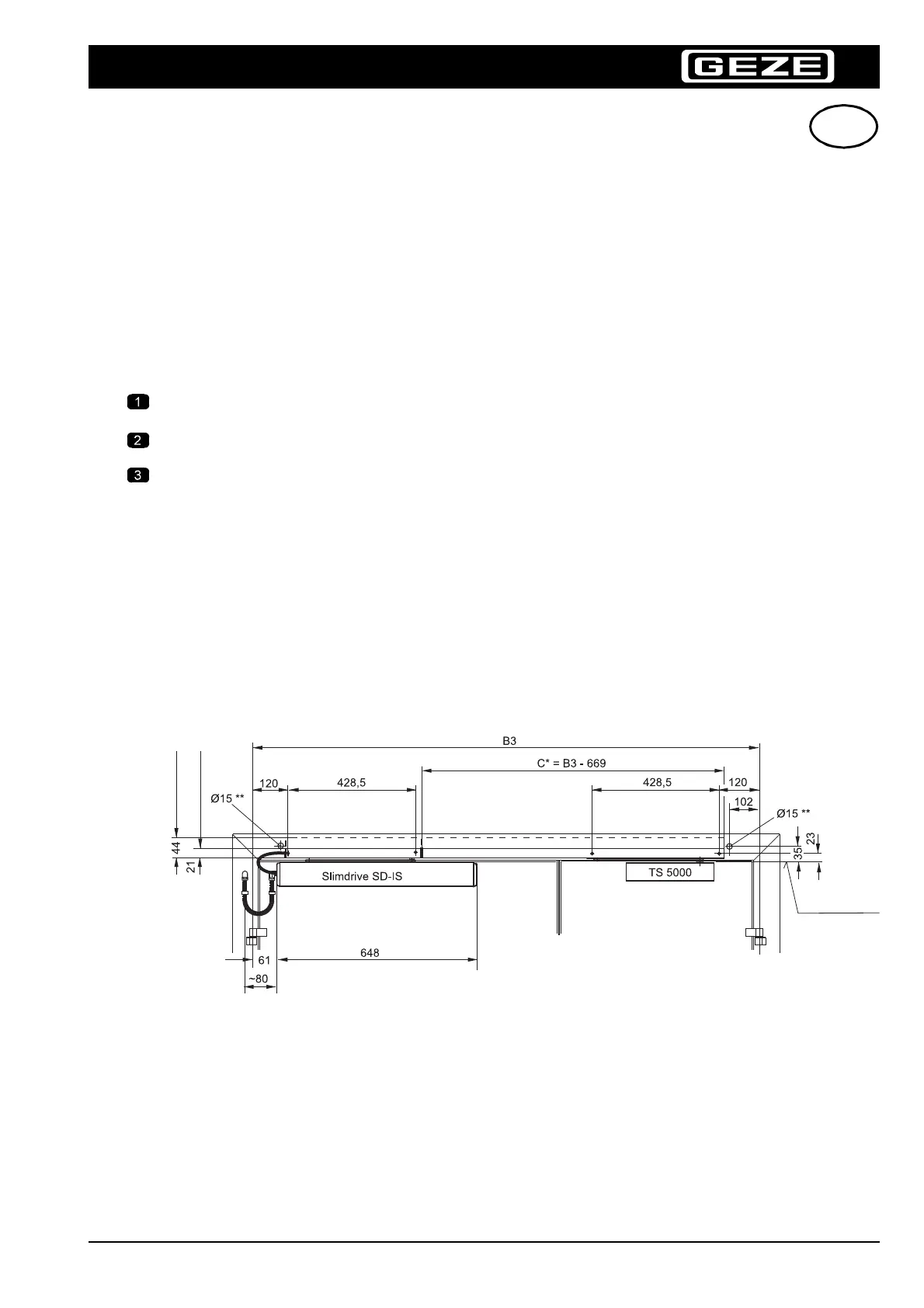

Bild: Slimdrive SD på det aktiva dörrbladet (vänster), TS 5000 på det passiva dörrbladet (höger)
Dörrblads-
överkant
E-skena
Glidskena
* Mått C, kapa eventuellt på beställarens sida
** Strömtillförsel E-glidskena
