TS 5000 E
DE 3

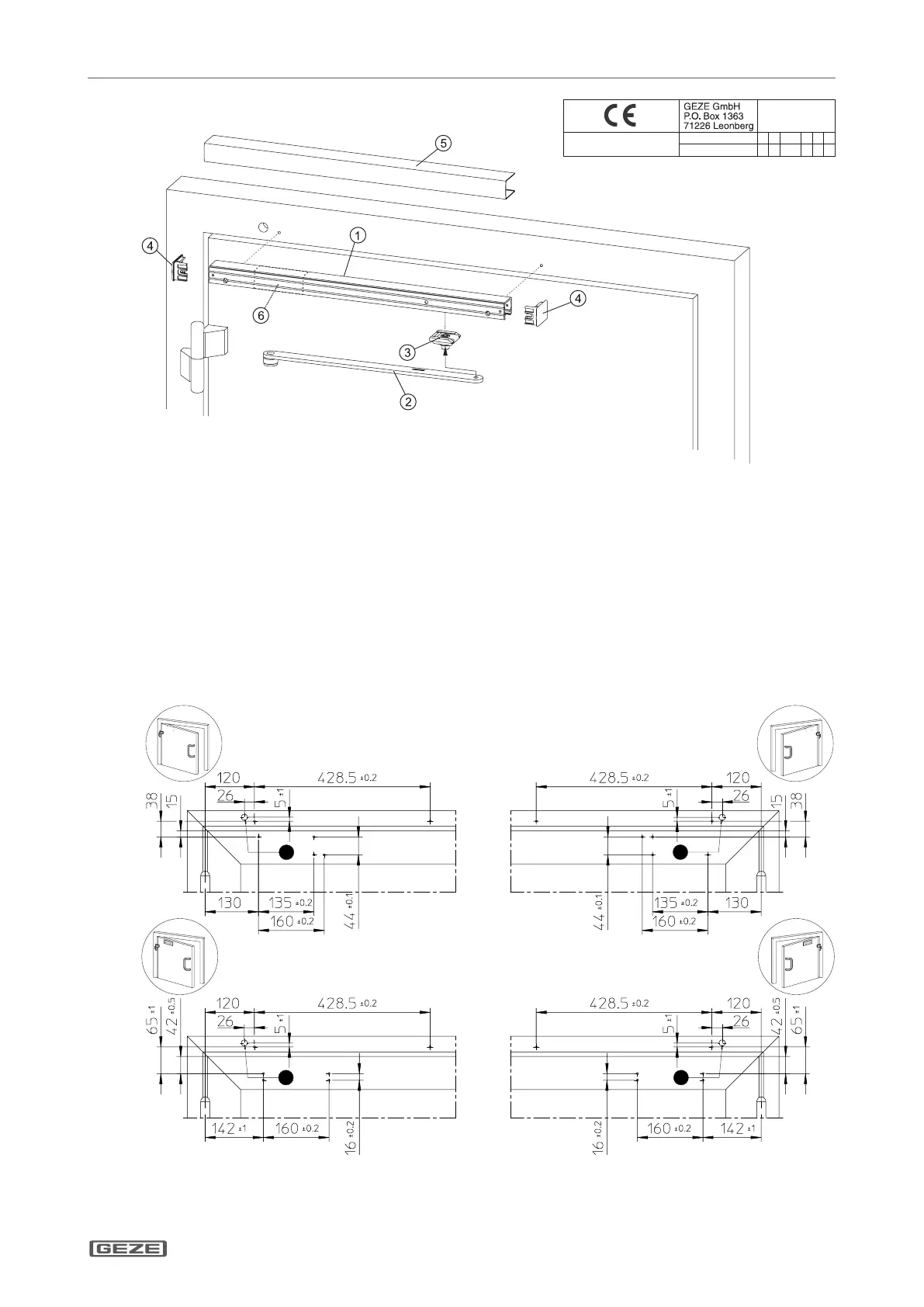

Lieferumfang
5 Lieferumfang
Abb.: 5.1
Gleitschiene1
Gleithebel2
Gleitstein3
Endkappe4
Blende5
Elektrische-Feststellung6
Schrauben, Anschlagschablone und
Zubehörbeutel (ohne Abbildung)
Montage, Befestigung6
Bohrbild6.1
TS 5000 mit E-Gleitschiene für Direktbefestigung oder Befestigung mit Montageplatte.
A
A
A
A
Abb.: 6.1.1
A Ø 15 mm, Stromzuführung (24 V DC)
0672-CPD-0110
EN 1155
386/3 114
06
