TS 5000 E
DE 5
Montage, Befestigung

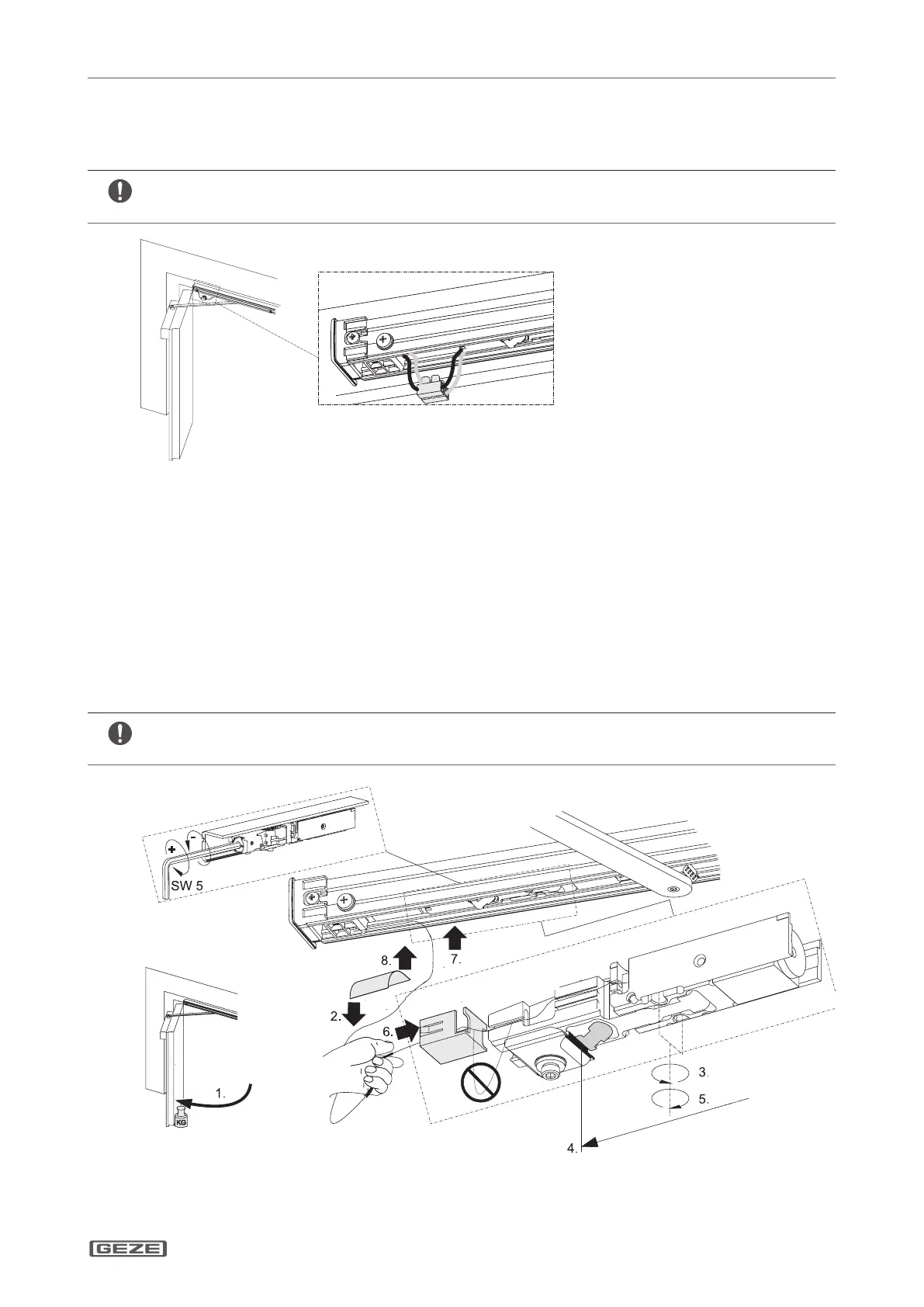

24 V Anschluss6.4
Kabel 24V an Lüsterklemme anklemmen. Elektrische Feststellung ist bestromt.
X
Rot = ”+” (Klemme 1)
Weiß = ”-” (Klemme 2)
Abb.: 6.4.1
Einstellen der elektrischen Feststellung6.5
Türügel auf den gewünschten Feststellwinkel önen und festsetzen (
X
1.).
Kabelschutzfolien aus der Gleitschiene entfernen (
X
2.).
Klemmschrauben der
X
elektrischen Feststellung lösen (3.).
Elektrische
X
Feststellung verschieben, bis Rastkeil am Gleitstein anliegt (4.).
Elektrische
X
Feststellung festschrauben (5.).
Zur Vermeidung von Schlaufen, Kabel straen und Kabelschutz direkt am Ende der elektrischen Feststellung
X
anlegen (6.).
Loses Kabel im Kabelschutz und freien Bereich verstauen (
X
7.).
Sichtbares Kabel mit der Kabelschutzfolie xieren (
X
8.).
VORSICHT!
Freigängigkeit der Wippe nach oben prüfen!
X
9.
Abb.: 6.5.1
Bei Bedarf kann die Haltekraft eingestellt werden (9.). Nach EN 1155 soll bei einer Tür mit 90°-Feststellung
das Ausrückmoment 40 Nm - 120 Nm betragen.
