Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte
Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien.
Änderungen sind vorbehalten. Es gelten unsere Allgemeinen
Verkaufsbedingungen. Unter Verwendung der Rückstelleinheit muss die
Installationsanleitung des elektrischen Antriebs Typ EA15 beachtet werden.

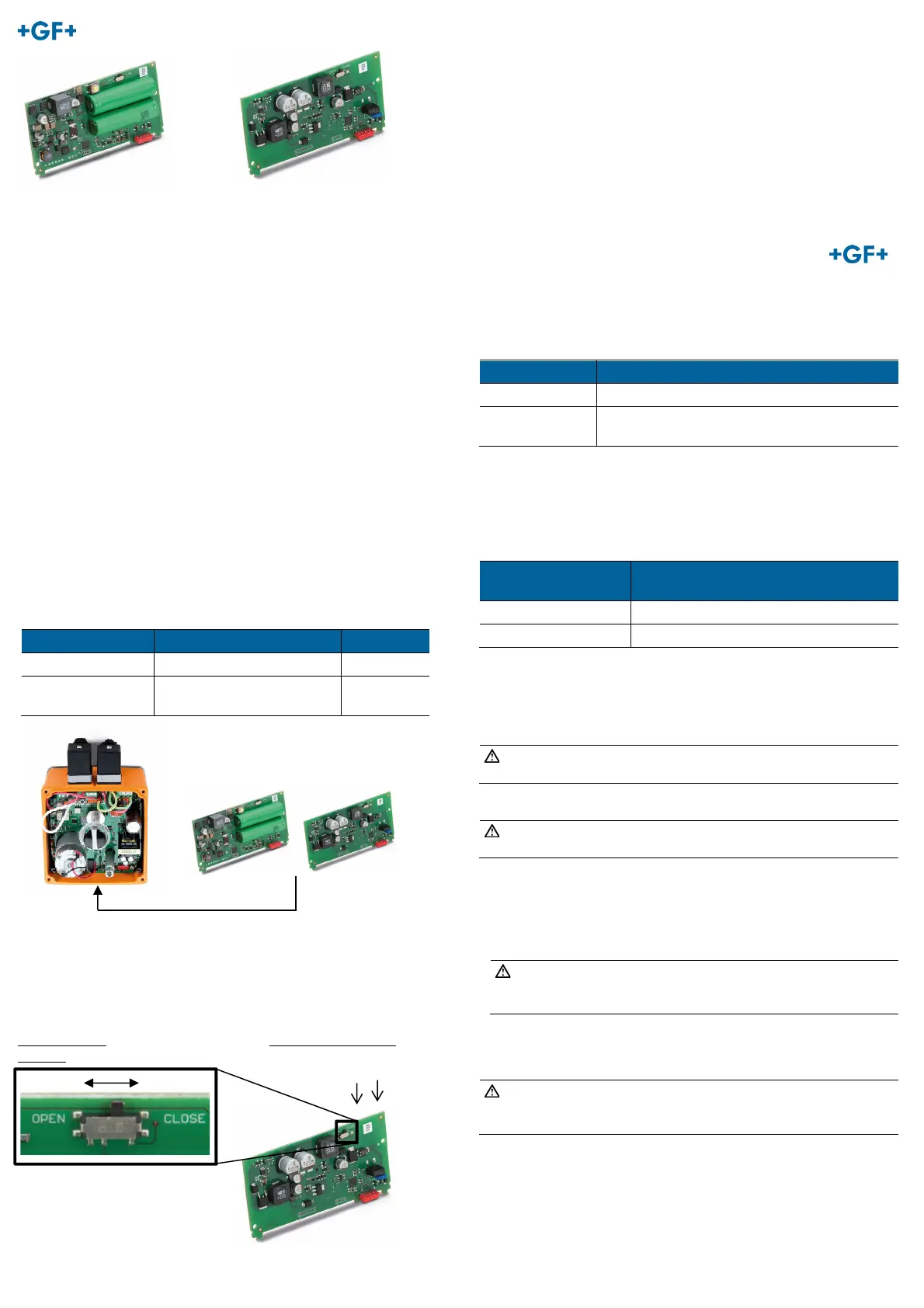

Bestimmungsgemässe Verwendung
Zusatz-Platine Rückstelleinheit
Die Rückstelleinheit funktioniert mit dem Antrieb Typ EA15, sowohl für die 24V
AC/DC als auch die 100-230V AC Version. Die Platine wird im Gehäuse des
Antriebs in den dafür vorgesehenen Steckplatz eingesteckt. Die
Rückstelleinheit enthält bereits den notwendigen Akku, eine externe
Verdrahtung ist nicht notwendig. (Um bei Bedarf eine externe
Notspannungsversorgung mit 24 V DC anschliessen zu können, ist die Platine
auch ohne Akku erhältlich.)
Bezeichnung Technische Daten Code
Rückstelleinheit Mit integriertem Akku 199 190 610
Rückstelleinheit
extern
Spannungsversorgung erfolgt
extern (24 V DC)
199 190 611
Integriert Extern
1 Funktion
Bei einem Ausfall der Versorgungsspannung schaltet die Elektronik nach 5 s
automatisch den Akku zu. Mit dem Wahlschalter auf der Platine kann die
Funktion „Anfahren der ZU-Stellung“ oder „Anfahren der AUF-
Stellung“ gewählt werden.
Rückstelleinheit Rückstelleinheit extern
mit Akku
Schalteinstellung Funktion
Schalter links Antrieb fährt AUF (CCW / Gegen Uhrzeigersinn)
Schalter rechts
(standard)
Antrieb fährt ZU (CW / Im Uhrzeigersinn)
Die Batterien werden stets geladen gelagert. Sollte die Akkuspannung unter
50% absinken, blinkt der Antrieb gelb und der Ladevorgang wird gestartet.
Sobald U
Akku
grösser 50% beträgt, hört das Blinken auf. Während des
Ladevorgangs kann der Antrieb standardmässig betrieben werden. Beim
Laden zeigt die Fehler LED im Antrieb ein „L“. Das Betriebsbereit Signal bleibt
erhalten.
Schaltereinstellung
Rückstelleinheit extern
Funktion
Schalter oben Antrieb fährt AUF (CCW / Gegen Uhrzeigersinn)
Schalter unten Antrieb fährt ZU (CW / Im Uhrzeigersinn)
2 Montage der Rückstelleinheit
Der rechts auf Platine befindliche Taster dient der Lageüberprüfung. Wenn die
Batterien ausreichend geladen sind, leuchtet nach drücken der Taste die LED
auf der Platine grün. Sollte dies nicht der Fall sein, Platine nicht verwenden.
VORSICHT!
Platine nicht einstecken während die LED auf der Platine grün leuchtet.
Die LED erlischt nach 30s von alleine, danach ist die Platine bereit zur
Installation.
VORSICHT!
Antrieb von der Versorgungsspannung abtrennen.
1. Gehäusedeckel des elektrischen Antriebs entfernen (dazu die vier
Schrauben lösen und Deckel öffnen).
2. Rückstelleinheit-Platine aus der Verpackung entnehmen und auf
Beschädigungen kontrollieren.
VORSICHT!
Platine nicht direkt berühren. Elektrostatische Entladungen können
Bauteile beschädigen.
3. Platine senkrecht an der rechten Seite vorne auf die Basisplatine auf
den roten Stecker aufstecken.
VORSICHT!
Darauf achten, dass die Platine genau in den seitlichen Führungen liegt
und einrastet.
Fail-Safe Rücklaufeinheit mit Batterie Fail-Safe Rücklaufeinheit extern
Elektrische Antriebe Typ EA15:
Rückstelleinheit
700278098
GFDO_6464/ DE EN / 02 (05.2022)
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland
Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen
Phone +41 (0)52 631 30 26 / info.ps@georgfischer.com / www.gfps.com
Bedienungsanleitung
+24V
DC
0V
