Mode d‘emploi
Servomécanisme électrique Types EA15-250
4 Installation
Lorsqu‘une vanne est livrée complète, plus aucune mesure de montage ni aucun réglage n‘est requis. Le servomécanisme peut être
directement mis en service, voir chapitre « Mise en service ».
En cas de montage par le client, le servomécanisme doit être monté, réglé et ajusté si nécessaire avant de procéder à la mise en
service.
4.1 Installation du servomécanisme avec vanne
Les servomécanismes disposent d‘une interface ISO 5211 standard et peuvent ainsi être montés sur toutes les vannes avec cette
interface et des couples appropriés. Le montage avec des vannes de GF Piping Systems avec un raccord approprié et un adaptateur
adéquat est possible conformément au tableau suivant :

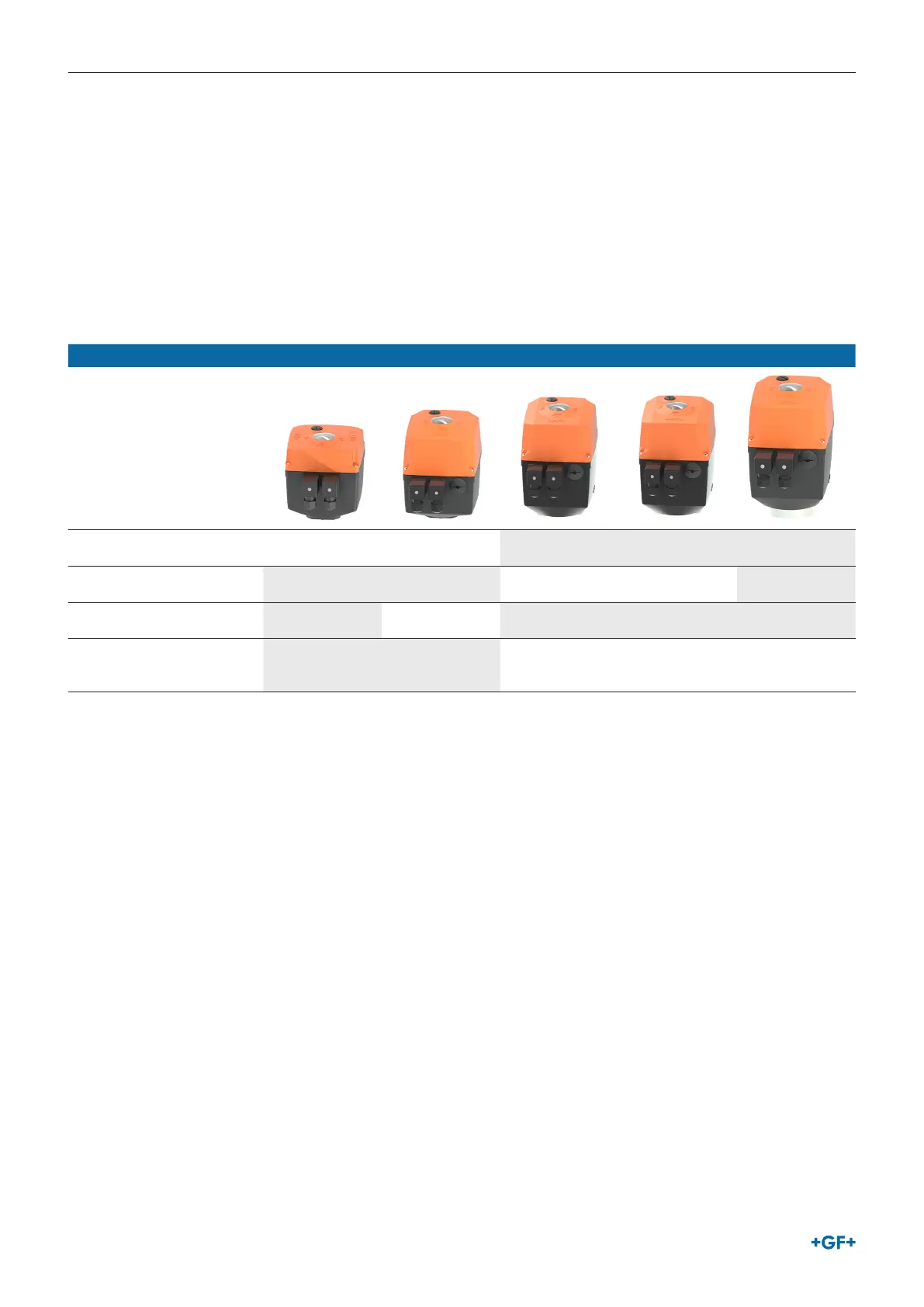

EA15 EA25 EA45 EA120 EA250
Vanne à bille 2 voies -DN50
Vanne à bille type 546 Pro
X X
Vanne à bille 2 voies - DN100
Vanne à bille type 546 Pro
X X
Vanne à bille à 3 voies -DN50
Vanne à bille type 543
X
Vannes papillon
Plastique type 567/578/565
Métal type 038/039
X X X
