Servomécanisme électrique Types EA15-250
3.6.2 LED de message d‘état en retour

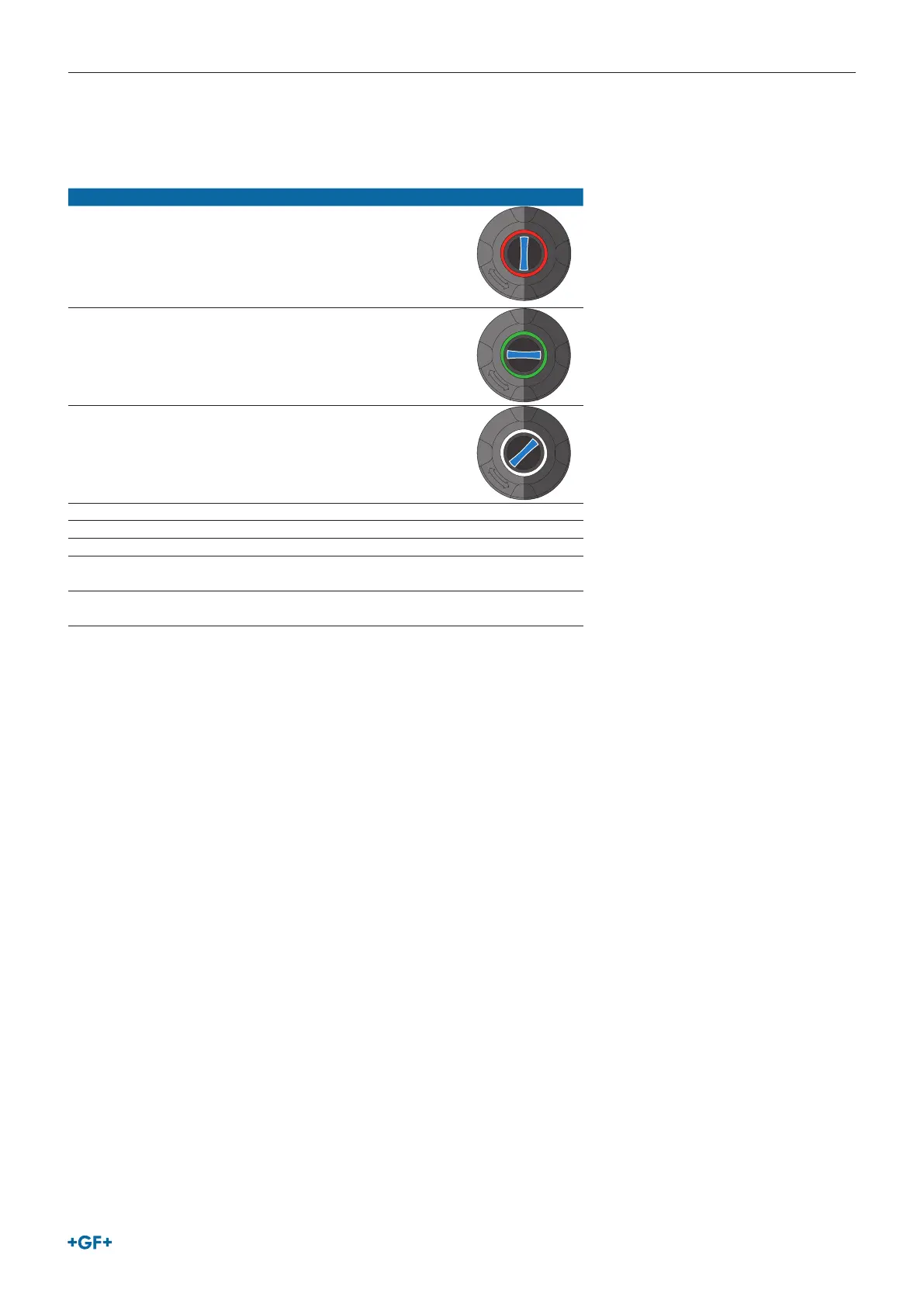

La LED de message d‘état en retour indique les positions de la vanne et l‘état actuel du servomécanisme.
Le tableau suivant montre l‘aectation couleur de la LED :
Couleur Signification
Rouge Position OUVERTE
A
B
C D
Verte Position FERMÉE
A
B
C D
Blanche INTERMÉDIAIRE*
A
B
C D
Clignote en blanc Le servomécanisme se déplace
Clignote en jaune Défaut
Clignote en bleu Mode d'apprentissage
Verte/jaune Valeur de consigne atteinte (avec
régulateur de position)*
Bleu turquoise Course d'ajustement / confirmation de
l'inversion de couleur
*EA25-250
Ces aectations s‘appliquent aussi si l‘aectation de couleur est inversée plus tard.
Si l‘état standard de l‘installation devait nécessiter que l‘aectation couleur soit inversée, le client peut le faire ultérieurement, voir
chapitre « Inverser l‘aectation couleur des LED ».
