GFL 2004 - 10. Mains Connection Examples

11
9.5 Typ 2008 und 2012 Ausführung 400 / 3 (s. Typenschild)
Models 2008 and 2012 – version 400 / 3 (see nameplate)

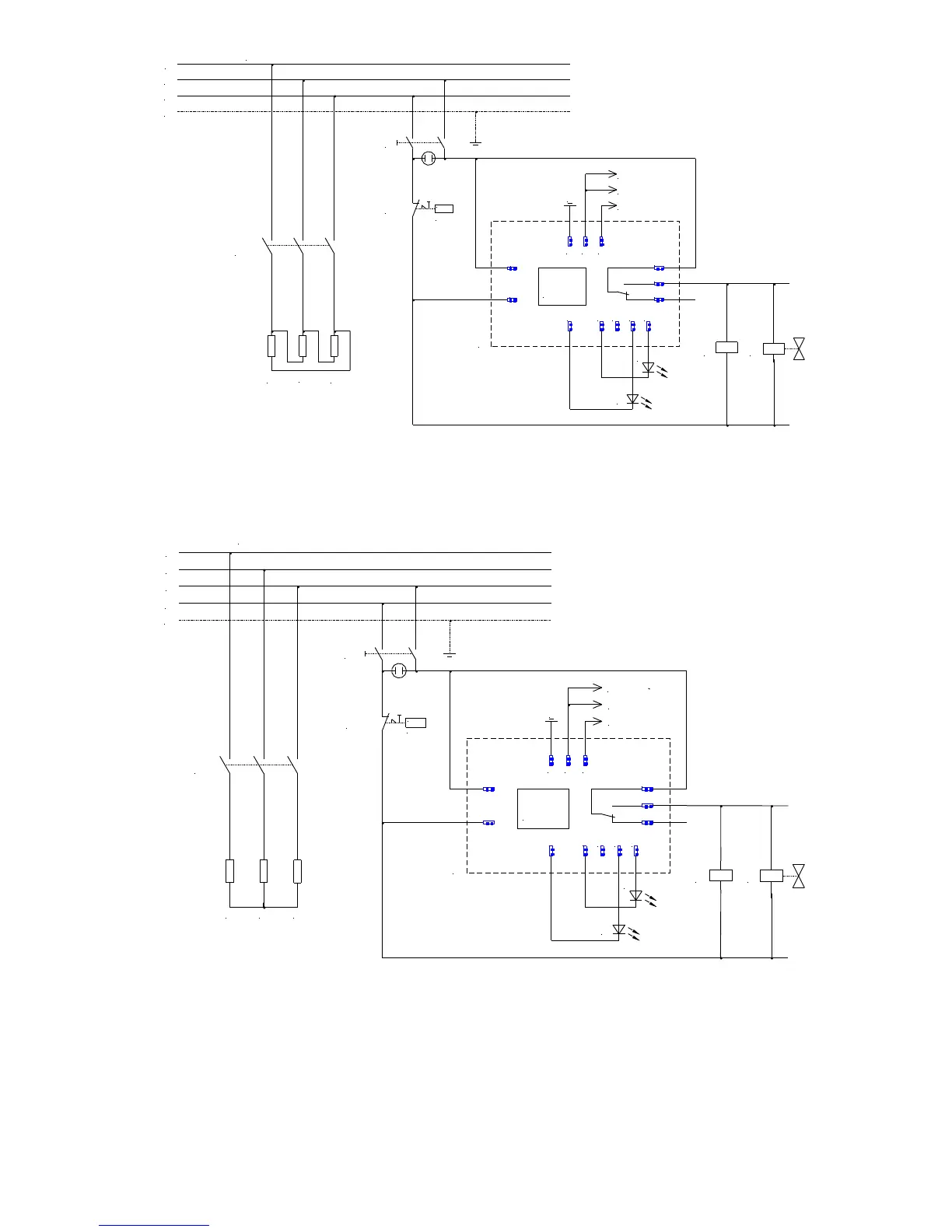

10. Beispiele für den Netzanschluss - Examples for connection to
the mains supply
Bauteile – Components
B1
Schutzkontakt Steckdose bauseits
Earthing contact socket (by customers)
J
Trafo
X2
X3 X4 X5
X6
X7
X8
X13X12X11X10X9
X1
H1
H2
K1 Y1
Elektr.1
Elektr.1
Elektr.1
M
E3
S1
F1
A1
E1
E2
K1
220V / 3 / PE / 50....60Hz
L1
L2
L3
PE
>130^C
J
Trafo
X3
X1
X4 X5
X6
X7
X8
X13X12
X11
X10X9
X2
Y1K1
H2
H1
A1
>130°C
F1
S1
K1
PE
L3
L1
E1
E2
E3
400V / 3 / N / PE / 50....60Hz
L2
N
Elektr.1
Elektr.2
Elektr.3
M
