RACCORDEMENT DMX:
Les projecteurs sont connectés en série à une console DMX.

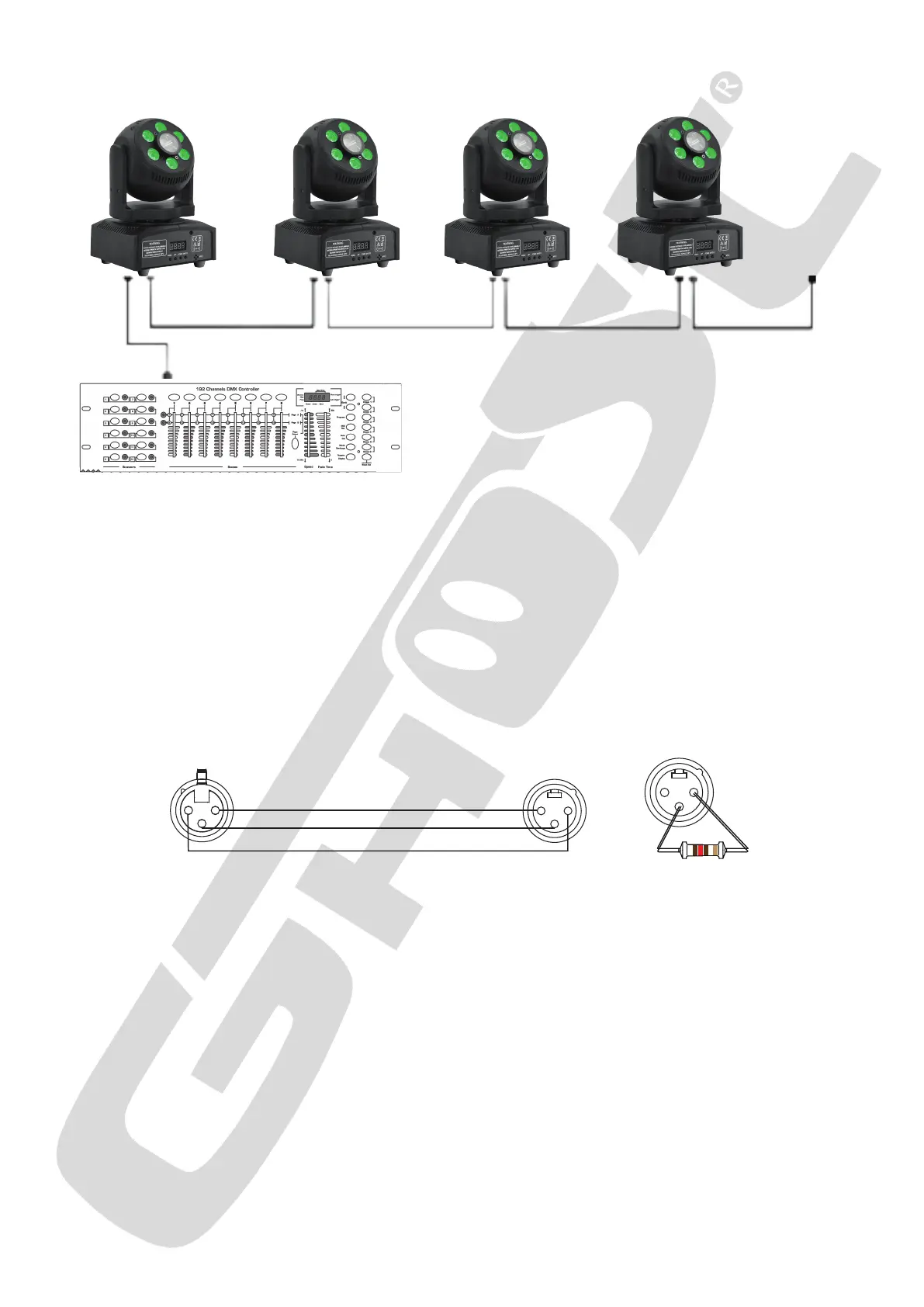

Raccorder les projecteurs comme le montre le schéma ci-dessus.
- Raccorder le côté mâle du câble DMX à la sortie de la console DMX512.
- Puis connecter la sortie DMX du projecteur à l’entrée du projecteur suivant.
- Répéter l’opération sur l’ensemble de la chaine.
L’utilisation d’un bouchon de terminaison est vivement conseillée. Dans certains cas l’absence de cette
terminaison n’est pas problématique, Par contre sa présence est très vivement conseillée dans des espaces
perturbés (Scène, grandes longueur de ligne, studio TV etc.). Sa valeur est généralement de 120 Ohms Le
bouchon est une prise XLR mâle dans laquelle est soudé entre 2 et 3 une résistance de120 Ohms ¼ de W.
Ce bouchon évite la réexion des informations transmises lors de l’utilisation de grandes longueurs de câbles.
RACCORDEMENT ÉLECTRIQUE :
Au maximum de 12 projecteurs peuvent être interconnectés sur une ligne secteur 230V de section 2,5mm²
longueur de ligne 20 m max et 6 projecteurs pour une ligne secteur 110V.
2
1
3
1
2
3
3
5
4
2
1
2
1
3
4
5
GND
DATA -
DATA +
GND
DATA +
DATA -
NON CONNECTE
NON CONNECTE
1
2
3
2
1
3
4
5
120 Ω
120 Ω
