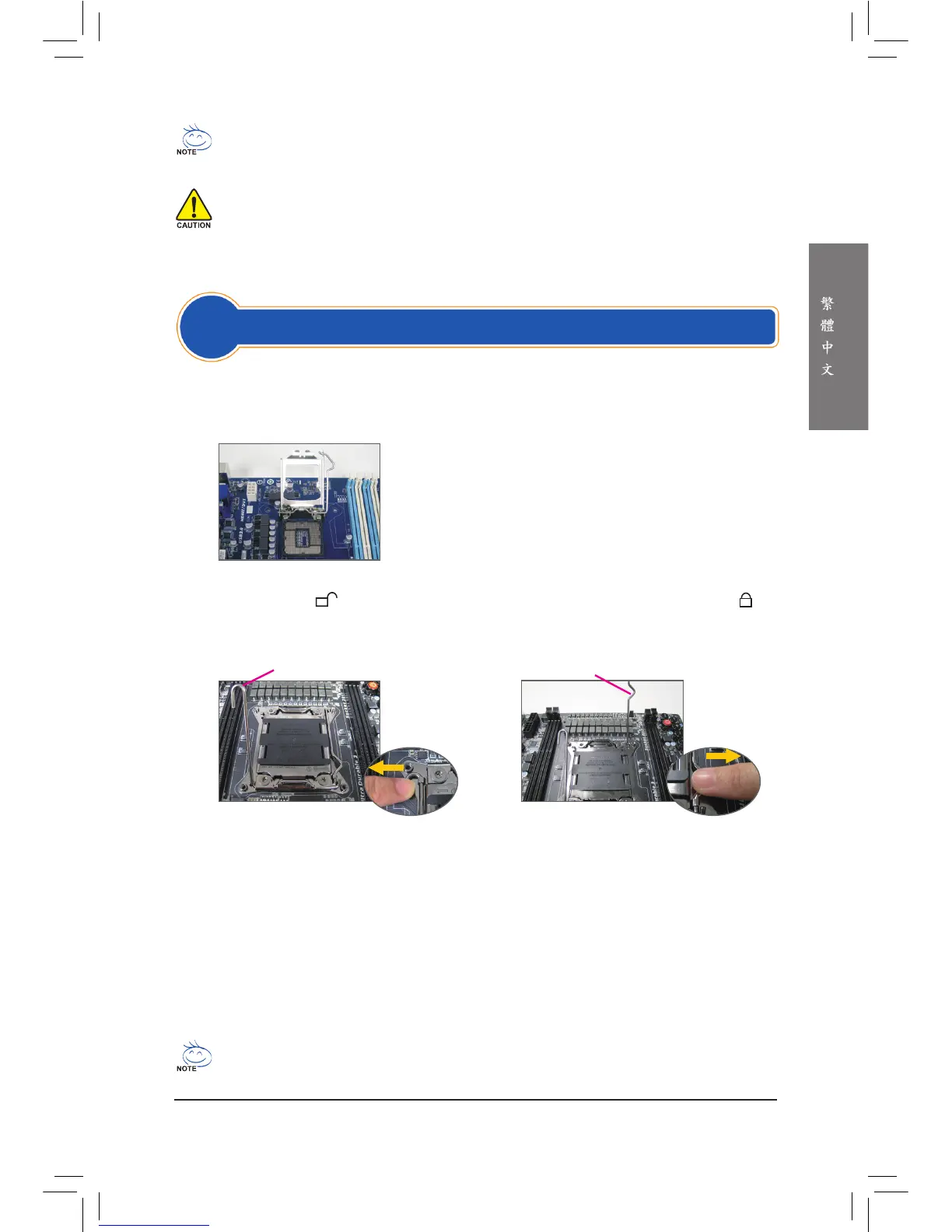

拉桿A 拉桿B
• 樣式二：
按壓開鎖符號 " " 拉桿A的扳手並小心地將它向外側推開，接著按壓閉鎖符號 " " 拉
桿B的扳手並小心地將它向外側推開，再將此拉桿向上拉起。輕壓拉桿A，金屬上蓋會
隨之翻起，接著將金屬上蓋打開。
•
實際安裝順序可能會因不同的機殼型式及您所購買的設備而有不同，此處介紹以技嘉科
技桌上型電腦為例，僅供參考。
•
主機板的詳細產品規格請參考包裝內的使用手冊。
•
安裝各種硬體設備前，請先確認所使用的硬體設備規格與欲連接的插座相符合。
•
安裝各種硬體設備前，請務必將設備及電腦的電源關閉，並且將電源線自插座中拔除，
且在安裝步驟尚未完成前，請勿接上電源，以免造成各元件的毀損！
•
安裝前請將電腦機殼平放於穩固處，以免搖晃造成安裝不當。
步驟
1
安裝中央處理器(
CPU
)及散熱風扇
A. Intel CPU的安裝 (若主機板已內建CPU，請略過此步驟)
A-2 以拇指及食指拿取CPU，將CPU的第一腳位置(三角形標示)對齊CPU插槽上的第一腳缺角處
(或是將CPU上的凹角對齊插槽上的凸角)輕輕放入。
A-3 確定CPU安裝正確後，將金屬上蓋蓋回，並將插槽拉桿向下壓回扣住。
樣式二的CPU在安裝正確後，先將拉桿B向下壓回扣住，金屬上蓋上的保護蓋會在扣回拉桿
時自動脫落。接著將拉桿A向下壓回扣住即可完成安裝。
A-1 請依據您的CPU規格參考下列說明：
• 樣式一：
將CPU插槽拉桿拉起，CPU插槽上的金屬上蓋將隨之翻起。
a. 若保護蓋在CPU插槽上，請先移除此保護蓋。
b. 若保護蓋在金屬上蓋上，則請勿在此階段移除保護蓋，此
保護蓋會在安裝完CPU且扣回拉桿時自動脫落。
詳細的CPU安裝步驟請參考使用手冊內的說明。
