- 7 -
Installation Instruction
Este manual tiene como objetivo explicar la instalación de Cable Operating Mechanism (COM) usando
Flange Handle. Se aplica Handle FHU-S o FHX-S y el COM-0 en MCCB GCB100.

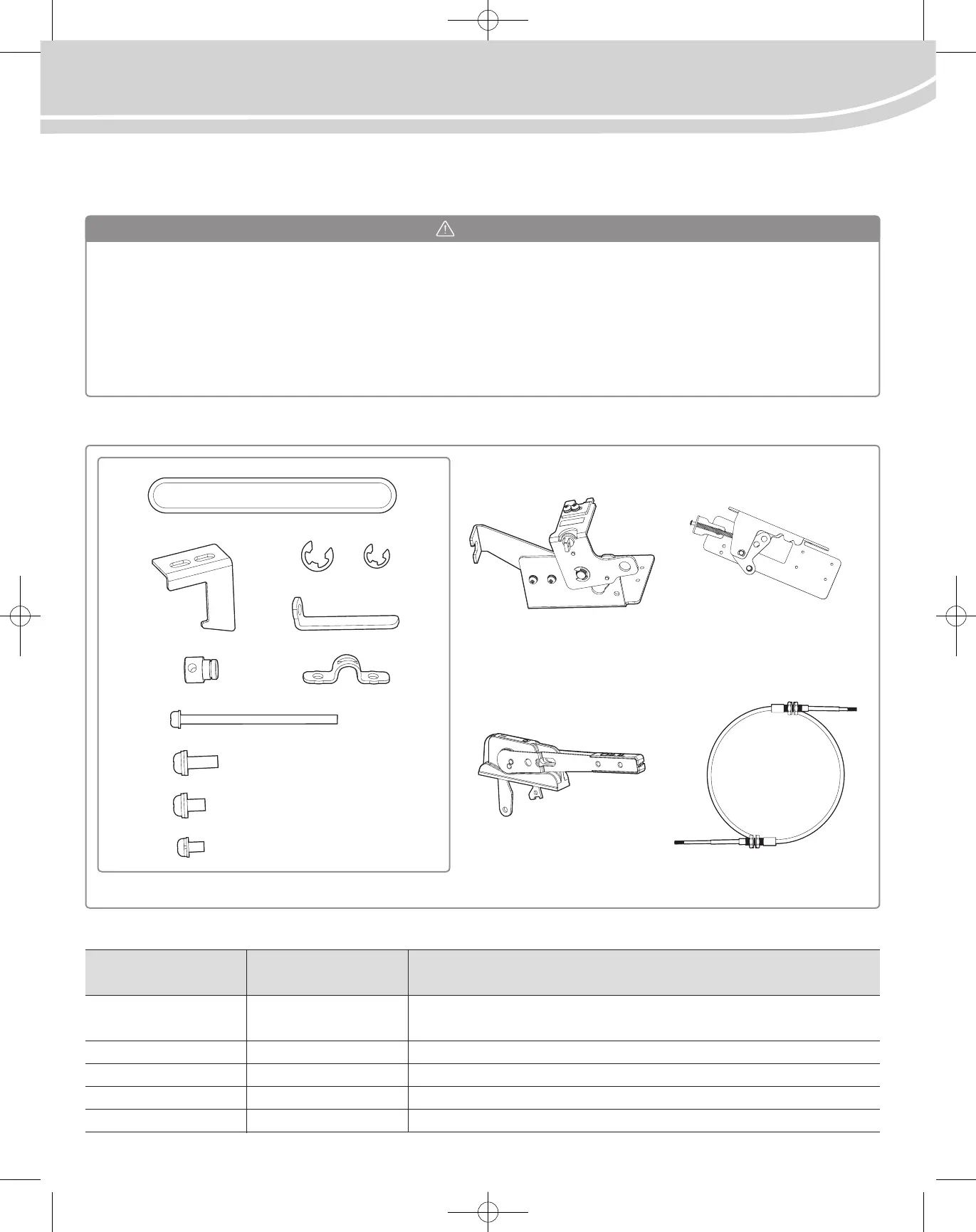

1. Verifique cantidad y condición de las partes de los siguientes dibujos antes de instalar.
PELIGRO
PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O DESTELLO POR ARQUEO
1) Utilice equipo de protección personal (EPP) apropiado y siga las prácticas de seguridad en trabajos eléctricos establecidas por su Compañía, consulte la norma 70E
de NFPA y NOM-029-STPS.
2) Solamente el personal eléctrico especializado deberá instalar y prestar servicio de mantenimiento a este equipo.
3) Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él.
4) Siempre utilice un dispositivo detector de tensión nominal adecuado para confirmar la desenergización del equipo.
5) Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de energizar este equipo.
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.
※ Par de torsión de Apriete
6-32UNC (4EA)
M6X18 (2EA)
M6X10 (1EA)
M5X10 (2EA)
[Unidad: lbs-pulg (N•m)]
Clasificación Par de torsión de Apriete Objetivo de su uso
M5 x 10 25.5(2.9)
Acoplamiento de Lever al Flange Handle Link y Plate Flange Ass’y
Conexión de Bracket y Handle Holder
M6 x 18 46.0(5.2) Conexión de Plate Flange Ass’y y Flange Handle Ass’y
M6 x 10 46.0(5.2) Conexión de Release Lever, un aparato Door Lock
6-32UNC 13.3(1.5) Acoplamiento de COM y MCCB al Enclosure
M12 Nut 34.7(3.9) Acoplamiento de Bracket y Cable Cylinder ( Ensamblado mediante Cable Cylinder )
[Hardware Kits] [FHU-S or FHX-S] [Cable cylinder]
[Operating Mechanism] [Plate Flange Ass’y]
GCB100
(GCBX1-FHC-N3R4-M/GCBX1-FHC-N4X-M)
To Next Page
