www.dimplex.eu 2007/A DE-17
Elektrischer Anschluss Deutsch

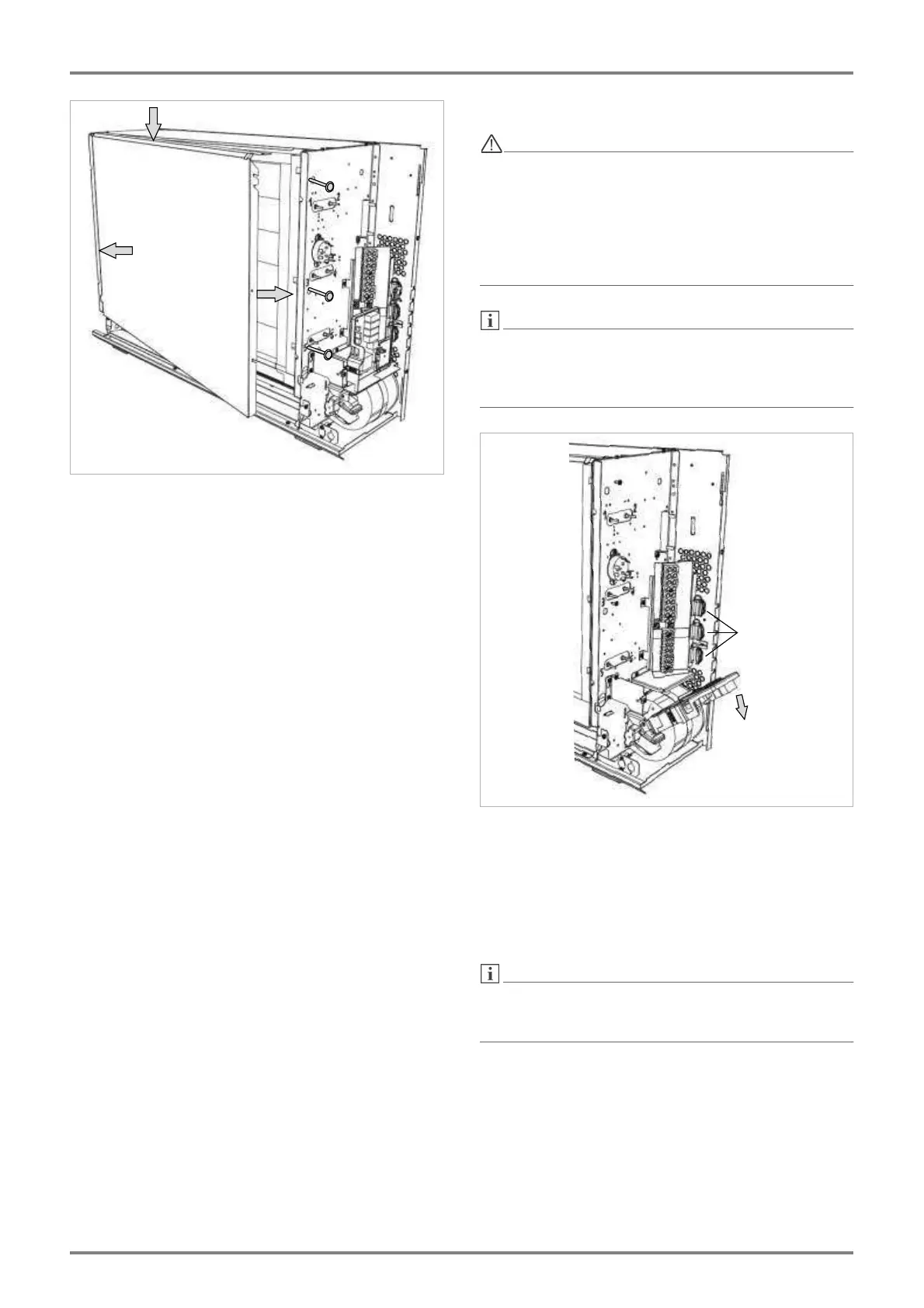

7.12 Kernraumabdeckung wieder einsetzen.
Links: Die Oberkante (A) der Kernraumabdeckung
muss auf der Zwischenwand aufliegen. Seitliche
Kante (B) hinter den Umbug der Zwischenwand schie-
ben.
Rechts: Seitliche Kante der Kernraumabdeckung (C)
zwischen Wärmedämmung und Zwischenwand ein-
führen. Auf Führungsschlitze achten.
Kernraumabdeckung fest andrücken und mit den
drei Schrauben befestigen.
8. Elektrischer Anschluss
Beim elektrischen Anschluss des Speicher-
heizgerätes sind die einschlägigen VDE-, EN-
und IEC-Normen zu beachten. Die techni-
schen Anschlussbedingungen des Energie-
versorgers bzw. Netzbetreibers müssen ein-
gehalten werden.
Dem Gerät muss eine allpolige Trennvorrichtung mit
mindestens 3 mm Kontaktabstand vorgeschaltet sein.
Diese Forderung wird zum Beispiel durch Sicherungs-
automaten erfüllt.
8.1 Hauptelektronik um 90° nach unten klappen (A),
um Zugang zu den Anschlussklemmen zu erhalten.
Elektrische Anschlussleitungen einführen und zu-
gentlasten. (B). Leitungen so kürzen, dass sie im Be-
trieb keine heißen Geräteflächen berühren können.
Keine Kabelschleifen hinter oder unter das Gerät le-
gen!
Achten Sie beim hochklappen der Hauptelektronik in
die vertikale Position darauf, dass keine Leitungen
eingeklemmt werden.
Schaltbild und Anschlussklemmen siehe Folgeseite.
