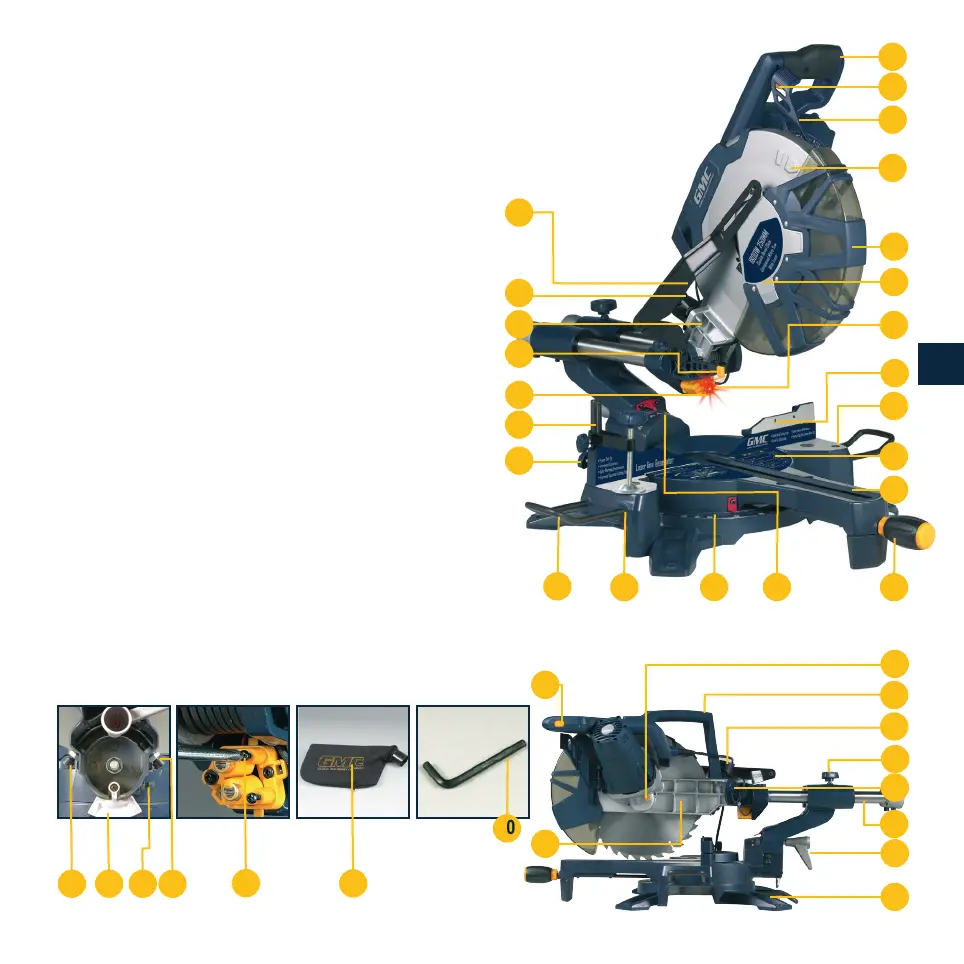

Machen Sie sich mit dem Produkt vertraut
Machen Sie sich mit allen Bedienungsfunktionen und
Sicherheitsvorschriften vertraut, bevor Sie die Säge benutzen.
1. Lasereinheit
2. Laser-Ein-/Ausschalter
3. Laserabdeckung
4. Laserneigungsregler
5. Sägearm
6. Entriegelungsknopf
7. Bedienungsgriff
8. Tragegriff
9. Obere feste
Sägeblattabdeckung
10. Spannvorrichtung
11. Spannvorrichtungsverriegelung
(2x)
12. Drehende Sägeblattabdeckung
13. Abdeckungs-Rückzugsarm
14. Sägeblatt-
Schraubenabdeckung
15. Staubbeutel
16. Neigungsverriegelung
17. Neigungsskala
18. 0°-Neigungseinstellung
19. Anschlag
20. 6-mm-Inbusschlüssel
21. Gehrungstisch
22. Gehrungsskala
23. Tischeinsatz (Nutenplatte)
24. Schalterauslöser
25. Gehrungsverriegelung
26. Spindelverriegelung
27. Staubabsaugöffnung
28. Gleitschienen
29. Schlittenverriegelung
30. Nutentiefen-Einstellschraube
31. Anschlag für Nutenschneiden
32. Nutentiefen-Sicherungsmutter
33. 45°-Neigungseinstellschraube
(links)
34. 45°-Neigungseinstellschraube
(rechts)
35. 0°-Neigungseinstellschraube
36. Entriegelung
37. Seitenauflagen (2x)
38. Seitenauflagen-
Positionierungsbohrungen (2
Sätze)
39. Seitenauflagen-
Verriegelungsschrauben
40. Kippsicherung
