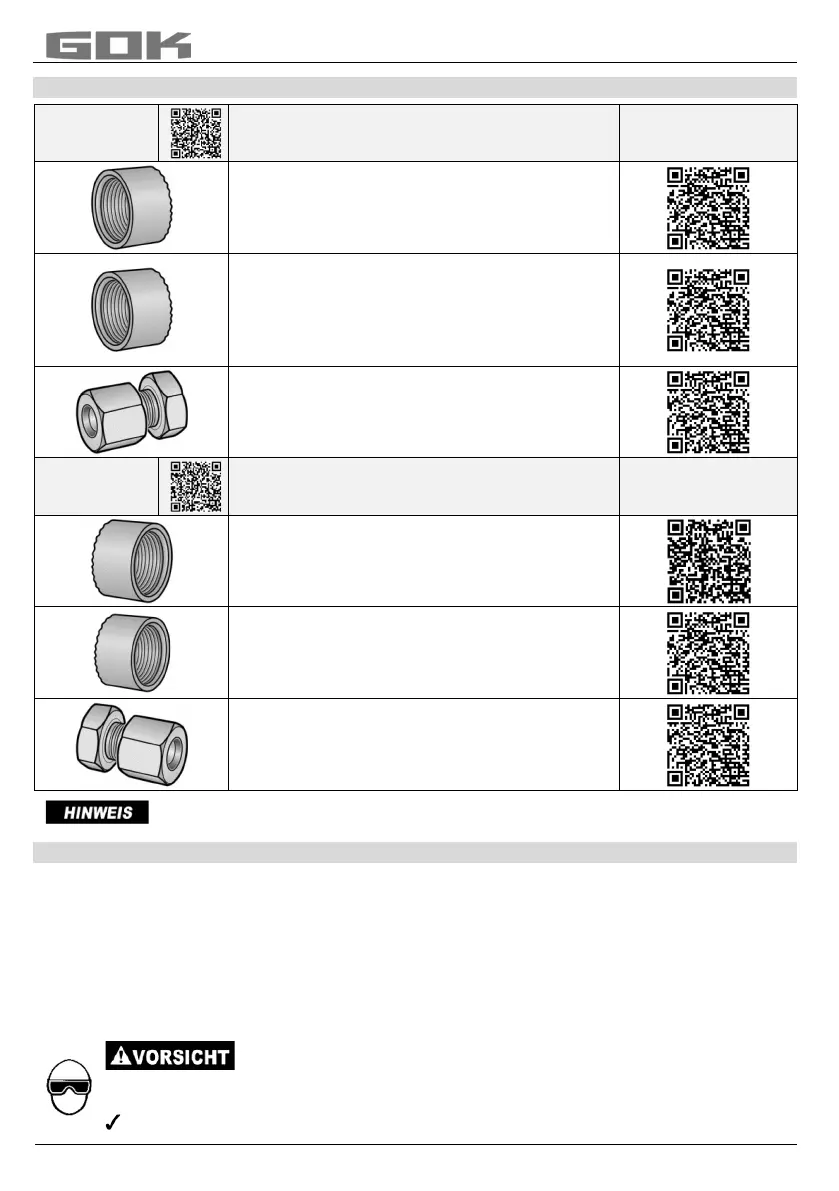

ANSCHLÜSSE
Eingang
wahlweise
Handelsname und Abmessung
nach Norm
Montagehinweis
Zylindrisches Innengewinde
• G.14 = IG wahlweise Rp 1/4, Rp 3/8,
Rp 1/2,
Rp 3/4, Rp 1, Rp 1 1/4, Rp 1 1/2, Rp 2
Zylindrisches Innengewinde
• G.37 = IG G 1/4, G 3/8, G 1/2, G 3/4 oder G
1
• Zur Aufnahme einer
Einschraubverschraubung mit O-Ring
Schneidringverschraubung RVS
• G.15 = RVS 8, RVS 10
• G.22 = RVS 12, RVS 15, RVS 18, RVS 22,
RVS 28, RVS 35
Ausgang
wahlweise
Handelsname und Abmessung
nach Norm
Montagehinweis
Innengewinde zylindrisch
• H.7 = wahlweise Rp 1/4, Rp 3/8
Einschraubverschraubung
• H.22 = G 1/4, G 3/8, G 1/2, G 3/4 oder G 1
• Zur Aufnahme einer
Einschraubverschraubung mit O-Ring.
Schneidringverschraubung RVS
• H.8 = RVS 12, RVS 15, RVS 18, RVS 22,
RVS 28
• H.9 = RVS 8, RVS 10
Alternativ sind noch andere Anschlüsse, auf Anfrage beim Hersteller, möglich.
MONTAGE
Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.
Die MONTAGE ist von einem Fachbetrieb vorzunehmen!
Siehe QUALIFIKATION DER ANWENDER!
Alle nachfolgenden Hinweise dieser Montage- und Bedienungsanleitung müssen vom
Fachbetrieb, Betreiber und Bediener beachtet, eingehalten und verstanden werden.
Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte
Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln.
Verl
etzungsgefahr durch herausgeblasene Metallspäne!
Metallspäne können Ihre Augen verletzen.
Schutzbrille tragen!
Niederdruckregler Typ EN61-DS.2
