4.4 MISE EN MOUVEMENT DE LA MACHINE
Avant de mettre le tracteur en mouvement, vérifier l'efficacité des
freins.
Frein de stationnement (n.6 fig.1) abaissé.
Débrayer en appuyant sur la pédale n.19 fig.1.
Sélectionner la gamme des vitesses avec le levier du réducteur - inverseur (n.17
fig.1). Position (voir fig.5):
RM = Marche Arrière
R = Lentes
V = Rapides
Passer la vitesse désirée avec le levier de vitesses (n.16 fig.1). Position:
1-4 Permet la 1e ou la 4e, ou bien la 1e Marche Arrière en rapport au levier du
réducteur - inverseur.
2-5 Permet la 2e ou la 5e, ou bien la 2e Marche Arrière en rapport au levier du
réducteur - inverseur.
3-6 Permet la 3e ou la 6e, ou bien la 3e Marche Arrière en rapport au levier du
réducteur - inverseur.

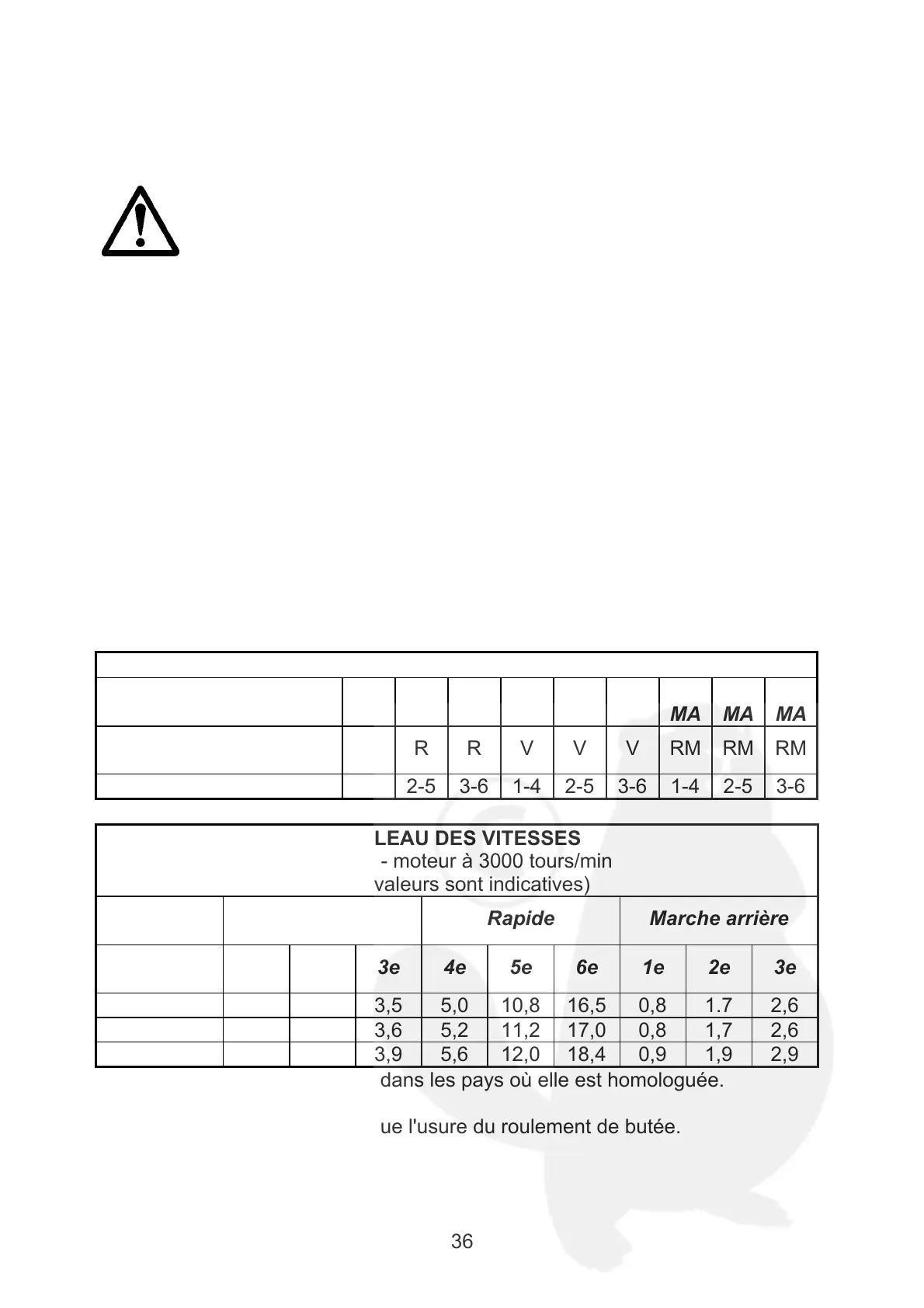

SELECTION DES VITESSES
Vitesses 1e 2e 3e 4e 5e 6e
1e
MA
2e
MA
3e
MA
LEVIER REDUCTEUR
INVERSEUR
R R R V V V RM RM RM
LEVIER DE VITESSES 1-4 2-5 3-6 1-4 2-5 3-6 1-4 2-5 3-6
TABLEAU DES VITESSES
En km/h - moteur à 3000 tours/min
(Les valeurs sont indicatives)
Boîte de
vitesses
Lente Rapide Marche arrière
Vitesses
Roues
1e 2e 3e 4e 5e 6e 1e 2e 3e
5.00x15" 1,1 2,3 3,5 5,0 10,8 16,5 0,8 1.7 2,6
6.5/80x15" 1,1 2,4 3,6 5,2 11,2 17,0 0,8 1,7 2,6
6.00x16" (1) 1,2 2,6 3,9 5,6 12,0 18,4 0,9 1,9 2,9
(1) Avec diréction mechanique dans les pays où elle est homologuée.
Un débrayage prolongé provoque l'usure du roulement de butée.
