9
DESCRIPCIÓN DEL MONITOR
nterruptores de configuración del
monitor.
I
En instalaciones con un solo monitor, configurar el monitor
como Principal; en instalaciones con dos monitores, configurar como Principal
el monitor donde está conectada la placa/s y como Secundario el otro monitor.
Pulsador de inicio y finalización de comunicación o intercomunicación (sólo en equipos
con monitor adicional, ver página 12 y 13 para su descripción y conexión).
Pulsador de activación del abrepuertas. Durante los procesos de recepción de llamada,
comunicación y auto-encendido, permite activar el abrepuertas. Durante la activación
desaparecerá la imagen de la pantalla.
Con el sistema en reposo: ó í (ver pág. 12)
Pulsador de auto-encendido, permite establecer comunicación de audio y video con la
placa durante 40 segundos. Si existe una segunda placa, al pulsar cada vez, la
imagen y el audio conmutará de una placa a la otra.
Pulsador de activación del dispositivo auxiliar. Durante los procesos de llamada, comuni-
cación y auto-encendido, activa el dispositivo auxiliar (ver página 14). Durante la
activación desaparecerá la imagen de la pantalla.
.
.
.
selecci n de la melod a de llamada del monitor,
ulsadores de función.
P
Principal
3
2
1
P2-
P2+
P1+
P1-
370S COLOR
M S
-
++
Secundario
Los interruptores de configuración del monitor se encuentran situados
en la parte posterior del monitor.
En instalaciones con dos monitores, configurar el monitor que no tiene conectada
la placa/s como Secundario.
IMPORTANTE:
En instalaciones con dos monitores, configure como Principal el monitor
donde está conectada la placa/s y como Secundario el otro monitor.
Para modificar los interruptores de configuración hágalo sin alimentación.
egulación de
volumen.
R
El monitor permite ajustar el volumen de llamada hasta un valor
máximo o mínimo con la ayuda del regulador situado en el
lateral derecho del monitor.

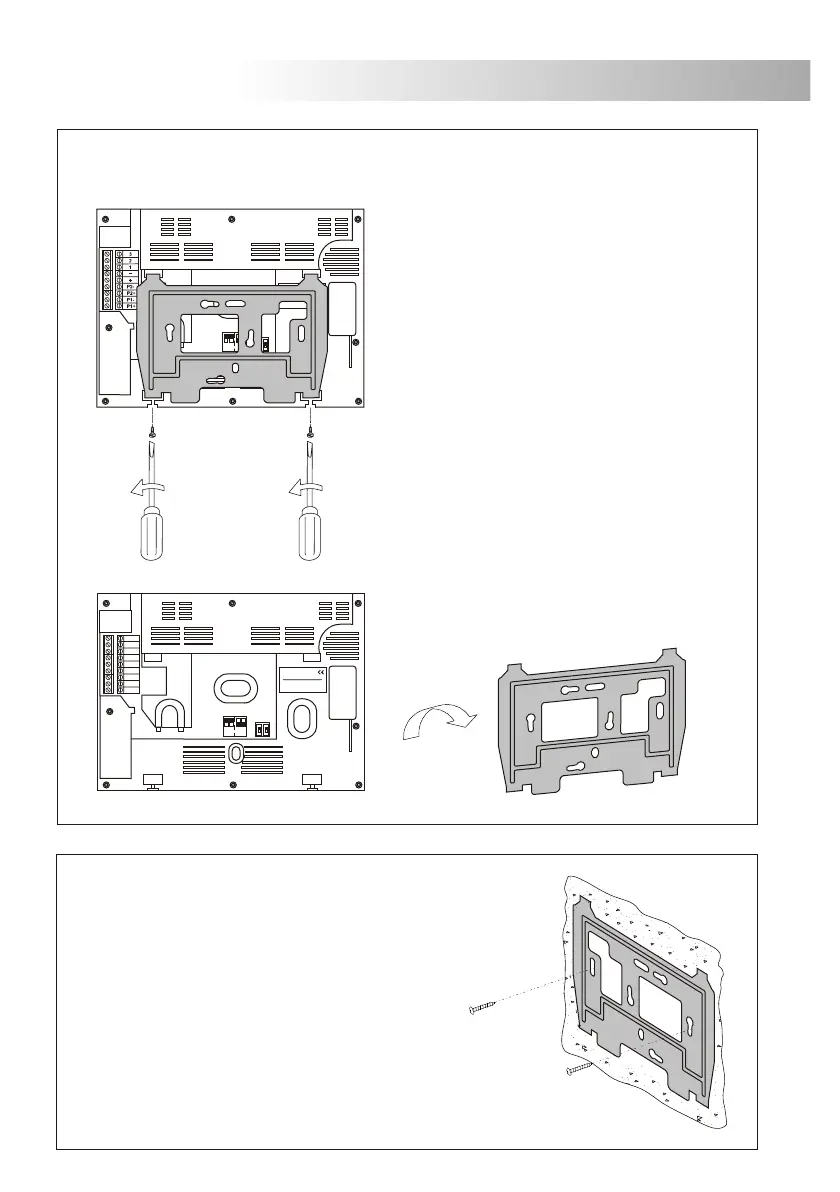

INSTALACIÓN DEL MONITOR
etirar el soporte de fijación.
R
Quite los tornillos situados en la parte inferior de
la placa para liberar el soporte de fijación.
Retire el soporte de fijación del monitor.
olocar el soporte de
fijación.C
Evite emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El soporte puede fijarse en caja universal o directamente
sobre la pared. Para la sujeción directa en la pared
realizar dos agujeros de 6mm. de diámetro utilizando
los tornillos y tacos suministrados.
La parte superior del soporte se debe ubicar a 1,60m.
del suelo. La distancia mínima entre los laterales
del monitor y cualquier objeto debe ser de 5cm.
.
10
370S COLOR
M S
370S COLOR
M SM S
M
3
2
1
P2-
P2+
P1+
P1-
-
++
Nº serie 0903160000
*
*
Valor de fábrica.
