INSTALACIÓN DEL ABREPUERTAS
CONSEJOS PARA LA PUESTA EN MARCHA

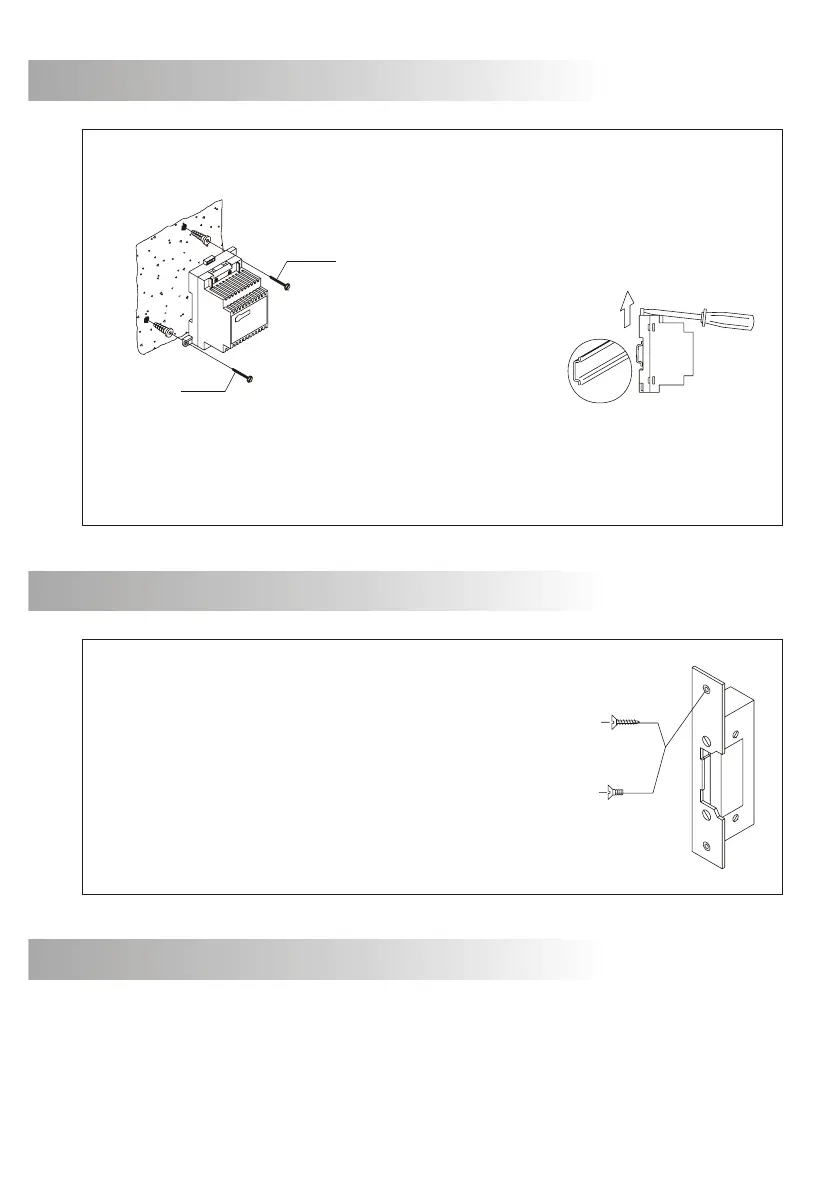

etalle de la instalación del transformador TF-104.
D
Para instalar el transformador en pared,
colocar las pestañas de sujeción.
Realizar dos agujeros de 6mm. de
diámetro, e introducir los tacos.
Sujetar el alimentador mediante
los tornillos especificados.
El transformador puede instalarse en guía DIN (3 elementos), realizando una leve presión.
Para sacar el transformador de la guía utilizar un destornillador plano y hacer palanca,
tal y como muestra el dibujo.
Instale el transformador en un lugar seco y protegido.
Recuerde que la normativa vigente obliga a
proteger el transformador con un interruptor
magnetotérmico.
DIN 46277
f3,5 x 25
DIN-7971
f3,5 x 25
DIN-7971
etalle de la instalación del abrepuertas.
D
Si el abrepuertas va a ser instalado en una puerta metálica,
utilice una broca de 3,5mm y rosque el agujero realizado.
Si la instalación se realiza sobre puerta de madera,
utilice una broca de 3mm.
M 4 x 8
f3,5 x 25
DIN-7972
DIN-963
O
O
O
No apretar excesivamente los tornillos de la regleta del alimentador.
Cuando se instale el equipo, hacerlo sin alimentación. Desconectar la alimentación para
cualquier modificación en la instalación. Verificar que la tensión de red es la especificada para
los terminales PRI del transformador.
Antes de conectar el equipo, verificar el conexionado entre placa y teléfonos, y el conexionado
del alimentador. Siga en todo momento las instrucciones de la información que se suministra.
INSTALACIÓN DEL ALIMENTADOR
9
CONEXIONADOS OPCIONALES
FUNCIONAMIENTO DEL SISTEMA
nstalación de teléfonos en paralelo.
I
El número máximo de teléfonos en paralelo
dentro de una misma vivienda es de tres.
Por cada teléfono en paralelo doblar
la sección del hilo de llamada
a dicho teléfono.
Llamada electrónica.
Llamada zumbador.
ind.
ind.
0
7
0
7
10
10
10
10
5
5
5
5
3
3
3
3
P1
P1
P1
P1
O
O
O
O
O
O
Para realizar la llamada, el visitante deberá presionar el pulsador de la placa correspondiente a
la vivienda con la que desea establecer comunicación. Durante la pulsación, un tono
acústico advertirá de que la llamada se está realizando. En este instante, el teléfono de la
vivienda recibe la llamada.
En equipos con varias puertas de acceso, la(s) otra(s) placa(s) quedará(n) automáticamente
desconectada(s), cambiando a rojo el color del pulsador de luz: si un visitante llama desde otra
placa se escucharán unos tonos telefónicos indicando que el canal está ocupado. Si la llamada
no es atendida antes de 30 segundos, el canal quedará libre.
Para establecer comunicación, descolgar el auricular del teléfono.
En equipos con varias puertas de acceso la comunicación tendrá una duración de tres minutos o
hasta colgar el auricular. Finalizada la comunicación, el canal quedará libre.
Si se desea abrir la puerta, presionar el pulsador de abrepuertas en cualquier momento.
En equipos con varias puertas de acceso, la apertura de puerta se puede realizar durante los
procesos de llamada o comunicación: una sola pulsación activa el abrepuertas durante tres
segundos.
10
