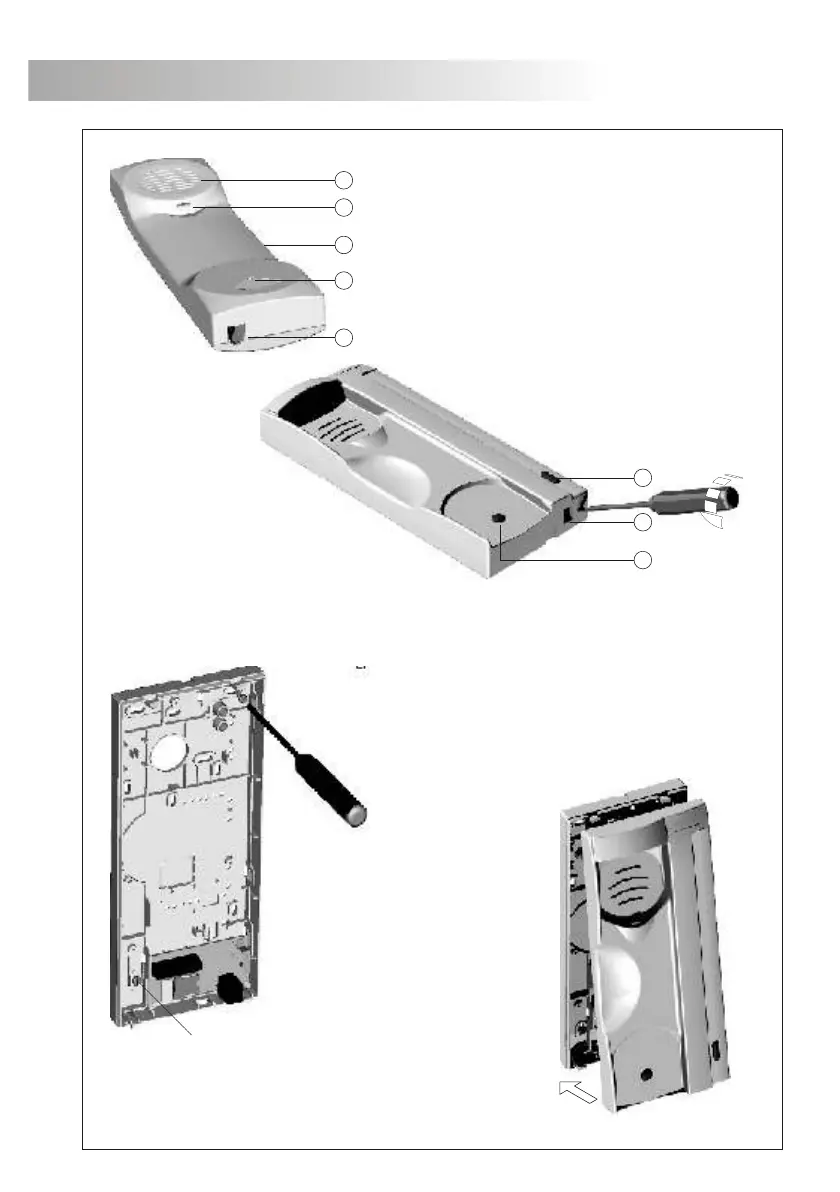

INSTALACIÓN DEL TELÉFONO
7
escripción de los teléfonos
D
T-900 y T-910.
a.
b.
c.
d.
e.
f.
g.
Brazo auricular.
Rejilla difusión sonido.
Orificio micrófono.
Hueco de sujeción.
Conectores para cordón telefónico.
Pulsador abrepuertas.
Pulsador de colgado.
a
d
c
e
e
g
f
b
Abrir el teléfono para instalarlo;
introducir un destornillador plano
en las ranuras de apertura y
realizar palanca tal y como muestra el dibujo.
Evitar emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El teléfono puede fijarse sobre caja universal,
o directamente a pared tal y como muestra el dibujo.
Para la sujeción directa a pared, realizar dos taladros
de 6mm. de diámetro en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables de la instalación
por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según
los esquemas de instalación.
Cerrar el teléfono tal y como muestra el dibujo.
Una vez cerrado, conectar el auricular mediante
el cordón telefónico y colocarlo en la posición
de colgado.
INSTALACIÓN DEL TELÉFONO
8
escripción de los teléfonos
D
T-700, T-712VD y T-710R.
a.
b.
c.
d.
e.
f.
g.
h.
i.
Brazo auricular.
Rejilla difusión sonido.
Orificio micrófono.
Hueco de sujeción.
Conectores para cordón telefónico.
Pulsador abrepuertas.
Pulsador adicional libre de tensión, c
(sólo T-712VD).
Regulador de volumen de llamada con desconexión
(solo T-712VD con llamada electrónica).
Pulsador de colgado.
arga resistiva
máxima 200mA / 48Vc.c.
a
d
c
e
b
Abrir el teléfono para instalarlo;
introducir un destornillador plano
en las ranuras de apertura y
realizar palanca tal y como muestra el dibujo.
Evitar emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El teléfono puede fijarse sobre caja universal,
o directamente a pared tal y como muestra el dibujo.
Para la sujeción directa a pared, realizar dos taladros
de 6mm. de diámetro en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables de la instalación
por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según
los esquemas de instalación.
Cerrar el teléfono tal y como muestra el dibujo.
Una vez cerrado, conectar el auricular mediante
el cordón telefónico y colocarlo en la posición
de colgado.
e
i
f
g
h
